A
R2
J2

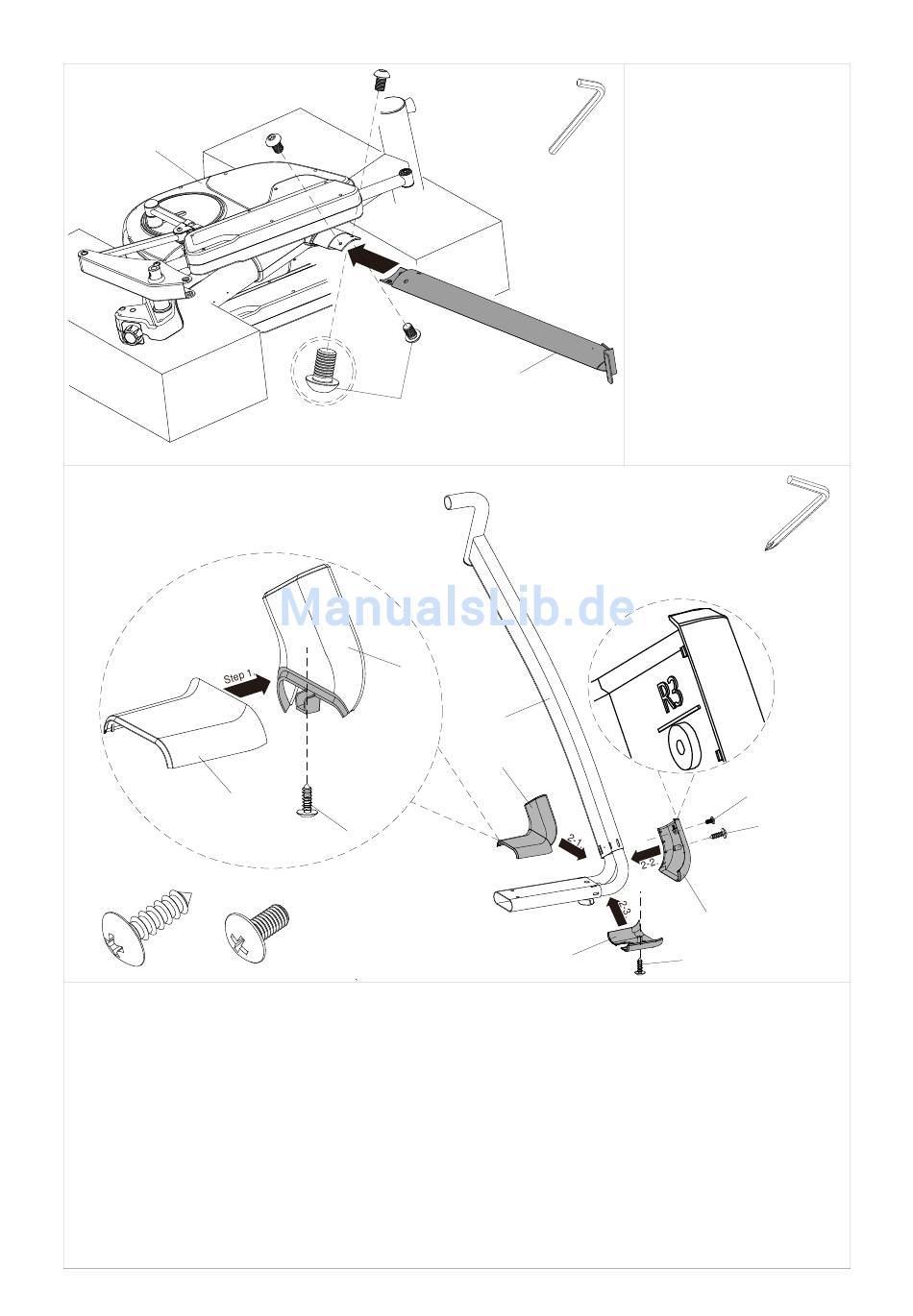

(2) Montage der Seitenstangenabdekungssets(L+R)
Schritt 1: Befestigen Sie die rechte Seitenstangenabdeckung (R1) mit Hilfe einer Schraube (J2) an
der Adbec kung (R1).
Schritt 2: Folgen Sie Schritt 2 -1 bis 2 -4 um die Seitenstangenabedkungssets zu befestigen.
2-1. Verbinden Sie die Abdeckungen (R1 & R2) an der rechten Verbindungsstange (C2).
2-2. Verbinden Sie die Abdeckung (R3) an der Stange (C2).
2-3. Verbin den Sie die Abdeckung (R4) an der Stange (C2).
2-4. Fixieren Sie die Abdeckungen sicher zuerst mit Schraube (J3) und danach mit 2 Schrauben (J2)
wie abgebildet.
Schritt 3: Wiederholen Sie die gleichen Schritte wie zuvor beschrieben, um das linke
Seitensta ngenabdeckungsset zu montieren.
BENUTZEN SIE WERKZEUG: 4m/m (Phillips Schraubendreher)
J1
R1
J2
J3
F1
C2
R1 & R2
R4
9
(1) Montage des
Hauptmastes (F1)
Schritt 1: Lösen Sie zwei
Schrauben (J1) vom
Hauptrahmen (A) und zwei
Schrauben vom Hauptmast
(F1).
Schritt 2: Verbinden Sie den
Hauptmast (F1) mit dem
Hauptrahmen (A) mit den
zuvor gelösten vier
Schrauben (J1).
Hinweis:Bevor Sie mit Schritt
2 der Montage fortfahren,
stellen Sie sicher, dass die
vier Schrauben (J1) fest
angezogen sind.
Werkzeug: 6mm
Inbusschlüssel
J3
J2
R3
J2
