VIEW A
C2
J6

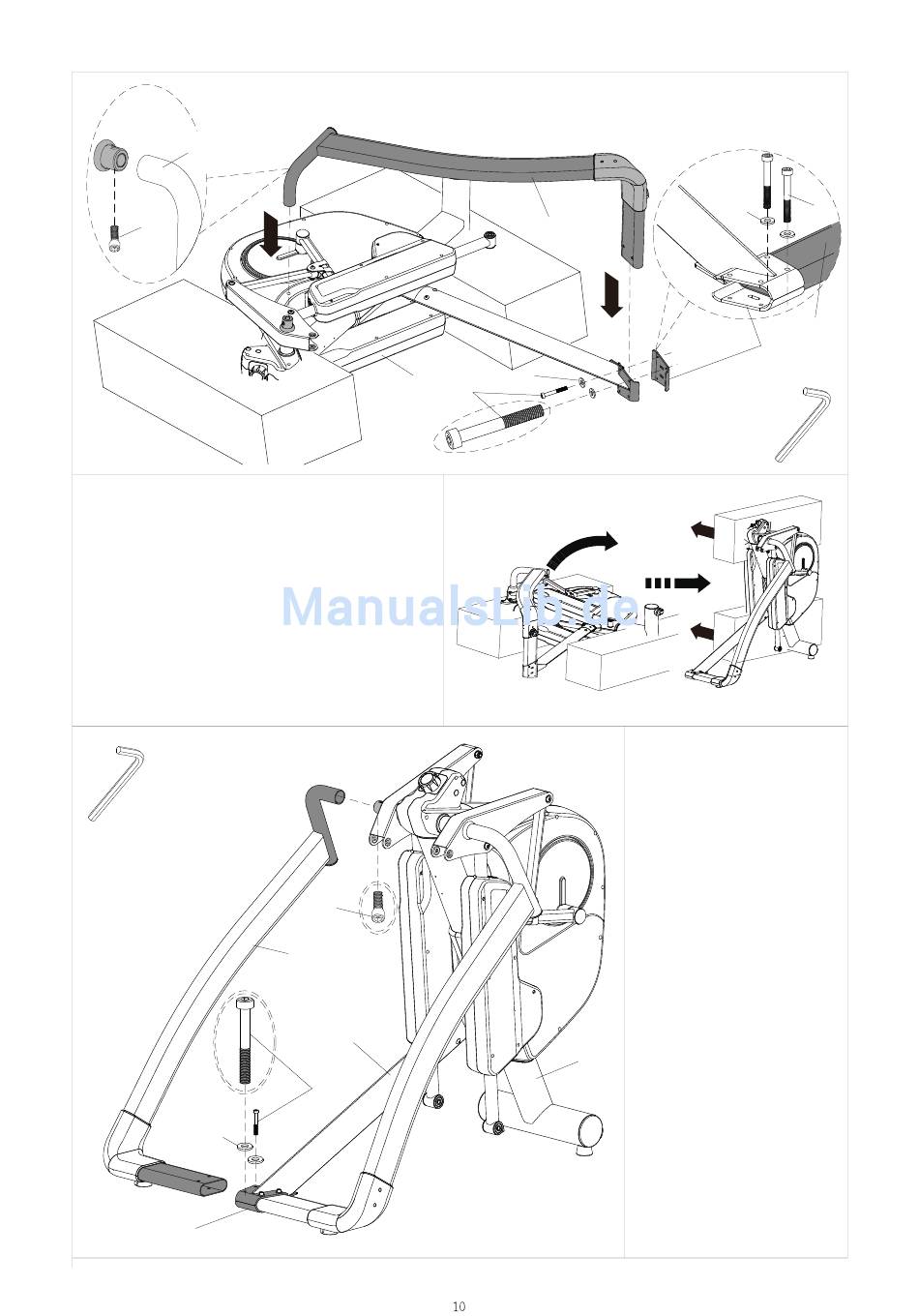

(3) Montage der rechten Seitenstange
(C2)
Schritt 1: Befestigen Sie die rechte Seitenstange
(C2) am Hauptrahmen (A) mit einer Schraube (J6)
oben (Abb. A) und zwei Schrauben (J4) inkl.
Unterlegscheiben (J5) mit der
Halterung (F2) unten (Abb. B).
Hinweis: Ziehen Sie die Schrauben (J6 und J4)
noch nicht ganz fest.
Schritt 2: Richten Sie den Hauptrahmen (A) mit
zwei Personen auf und entfernen Sie den
Schaumstoff (siehe Abb. rechts).
J5
F2
A
J4
J6
C1
F1
J4
C2
J5
(4) Montage der linken
Seitenstange (C1) und
Abdeckungen
Schritt 1: Verbinden Sie die
linke Seitenstange (C1) am
Hauptrahmen (A) mit einer
Schraube (J6) oben und zwei
Schrauben
Unterlegscheibe (J5)
Halterung (F2) unten (siehe
Abschnitt (2)).
Schritt 2. Jetzt können Sie
alle Schrauben aus den
vorherigen Schritten
e f
s
z t
e i
h
e
A
VIEW B
J4
J5
C2
F2
(J4) inkl.
und der
n
J (
, 6
J
4
. )
