5.2 Ausschalten der Pumpe

Die Pumpe besitzt eine integrierte elektronische
Schutzfunktion, die in den folgenden Fällen die
Pumpe ausschaltet:
• bei Trockenlauf,
• bei Übertemperatur,
• bei Überlastung des Motors,
• bei Blockierung des Motors/der Pumpe,
• bei häufigem Ein-/Ausschalten (die Meldeleuchte
"Alarm" blinkt) aufgrund von:
- undichter Saugleitung,
- einem tropfenden Wasserhahn oder
- einem laufenden WC-Spülkasten.
Die Pumpe schaltet bei allen Typen von Störungen
nach 30 Minuten (über eine Periode von 24 Stunden)
wieder ein, falls die Auto-reset-Funktion aktiviert ist
(die grüne Meldeleuchte der Bedientastatur leuchtet,
siehe Punkt 5 in der Tabelle im Abschnitt
5.1 Bedientastatur).
6. Montage und Anschluß

6.1 Montage der Pumpe

Die Pumpe ist sonnenlichtbeständig und läßt sich
sowohl in einem Raum als auch im Freien einbauen.
Beim Einbau im Freien empfiehlt es sich, die Pumpe
vor Witterungseinflüssen zu schützen.
Die Pumpe muß immer auf die Grundplatte mit hori-
zontalem Saugstutzen und vertikalem Druckstutzen
montiert werden.

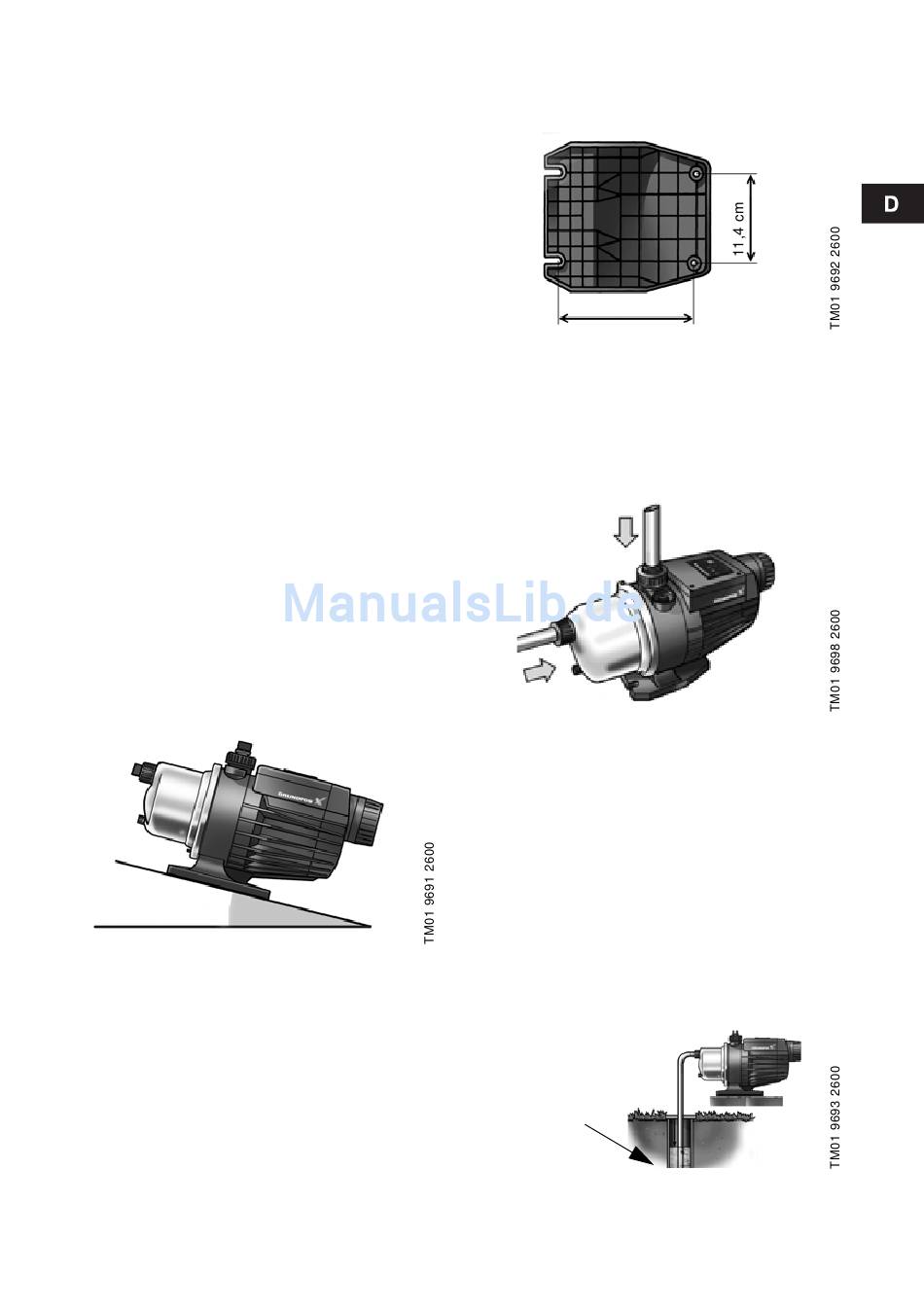

Die Pumpe muß horizontal eingebaut werden.
Maximal zulässiger Neigungswinkel: ±18°, siehe
Abb. 3.
Max. ±18°
Abb. 3
Die Pumpe ist mit Hilfe der Bolzen durch die Löcher
in der Grundplatte an einer festen Unterlage zu
befestigen, siehe Abb. 4.
19,0 cm
Abb. 4
Der Pumpen-Druckstutzen ist flexibel, ±5°, um den
Anschluß zu erleichtern. Es darf nur angemessene
Kraft aufgewendet werden.
Die Pumpe ist mit G 1 (50 Hz) oder 1" NPT (60 Hz)
Verschraubungen zur Montage im Saug- und Druck-
stutzen der Pumpe lieferbar, siehe Abb. 5.
Abb. 5
Das eingebaute Rückschlagventil verhindert
Rückfluß während des Ansaugens und des
Betriebes.
Anlagen mit langen Saugleitungen: Ein Rück-
schlagventil ist im Lieferumfang enthalten. Es emp-
fiehlt sich, dieses Rückschlagventil in den Saugstut-
zen einzubauen.
Falls die Pumpe in langen Rohrleitungen eingebaut
wird, müssen die Rohrleitungen vor und hinter der
Pumpe abgestützt werden, damit die Pumpenstutzen
nicht belastet werden. Falls die Pumpe aus einem
Brunnen saugt, empfiehlt es sich, weiterhin ein Fuß-
ventil am Ende der Saugleitung zu montieren, siehe
Abb. 6.
Fußventil
Abb. 6
