UNITEST
UNITEST

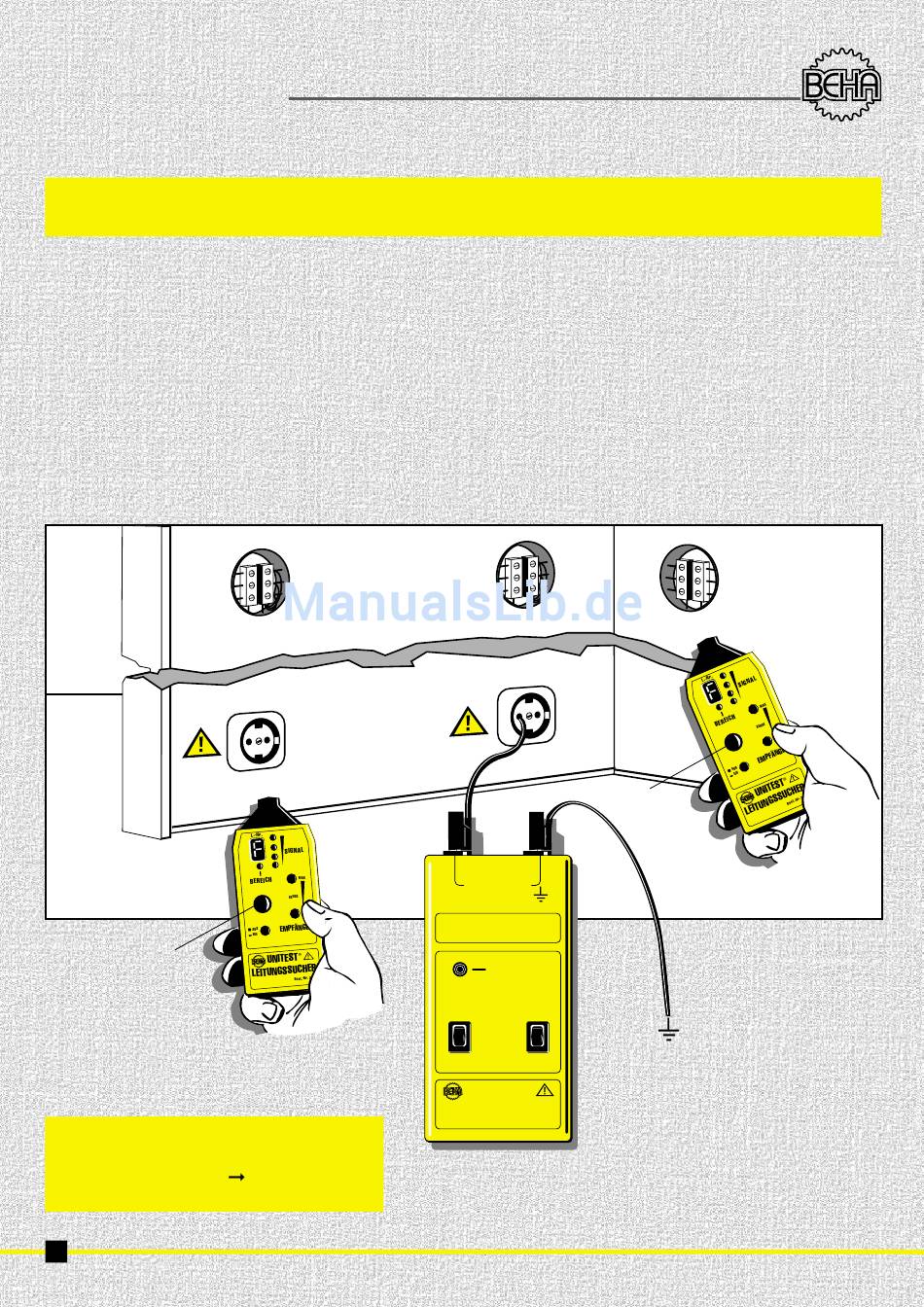

BEISPIEL 2
(einpolige Anwendung)
Signal
Fig. 2
»7«
Bitte beachten:
Durch Berühren der Berührungselektrode »7«
wird die Empfindlichkeit
Faktor 1.5 erhöht.
6
®
Auffinden und Verfolgen von
Leitungen, Steckdosen, Schaltern
und Abzweigdosen eines Strom-
kreises in Hausinstallationen
Bei diesem Beispiel muß die Sicherung
ausgeschaltet sein.
Reichweite bis
max. CAT II / 250 V
GEBER
SIGNAL
SIGNALSTÄRKE
SCHWACH
AUS
STARK
EIN
®
UNITEST
LEITUNGSSUCHER
Best.-Nr. 2031
Voraussetzungen:
1) Der Stromkreis muß spannungsfrei
geschaltet sein.
2) Der Neutralleiter und der Schutzleiter
müssen funktionsfähig angeschlossen
sein.
3) Geber gemäß Fig. 2 an Phase und Schutz-
leiter anschließen.
4) Verfahren Sie bei diesem Beispiel, wie im
Anwendungsbeispiel beschrieben.
Mit der einpoligen Anwendung sind auch
Seitenabzweige des Stromkreises verfolgbar.
Signal
»7«
Ortungstiefe ca. 0 . . . 40 cm
Wenn das Abschalten eines
Stromkreises aus technischen
Gründen nicht möglich ist, so
können auch in unter Spannung
stehenden Anlagen z.B. Steckdosen etc. dem
jeweiligen Stromkreis zugeordnet werden.
Allerdings ändert sich die Anwendungsart in
eine zweipolige Anwendung. Dies hat zur Folge,
daß sich die Ortungstiefe verringert und das
Verfolgen
von
Seitenabzweigen
eingeschränkt wird. Es ist nur der direkte
Weg vom Einspeisepunkt des Gebers zur
nächsten Hauptverteilung verfolgbar.
®
stark
