Beha-Amprobe GT-600 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

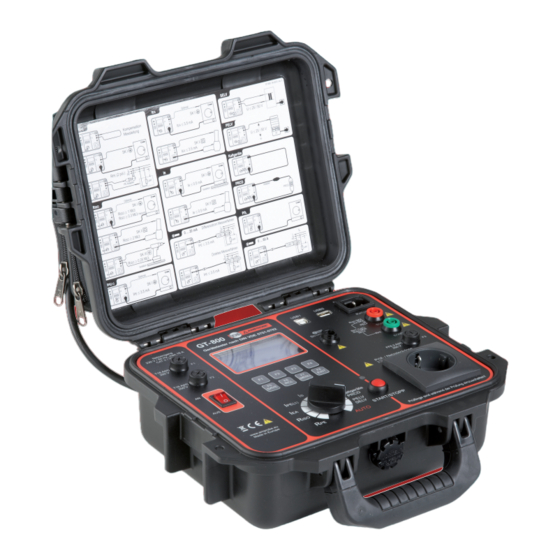

GT-600/GT-800
Gerätetester nach
DIN VDE 0701-0702
Bedienungsanleitung
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beha-Amprobe GT-600

Inhaltszusammenfassung für Beha-Amprobe GT-600

  • Seite 1 GT-600/GT-800 Gerätetester nach DIN VDE 0701-0702 Bedienungsanleitung...
  • Seite 2 GT-600/GT-800 Bedienungsanleitung...
  • Seite 3 GT-600/GT-800 Bedienungsanleitung A MPROBE GT-600/GT-800 Bedienungsanleitung 2012 BEHA-AMPROBE...

  • Seite 4: Inhaltsverzeichnis

    Bedienelemente und Anschlüsse ................11 Frontplatte des Gerätetesters GT-600 ..............11 Frontplatte des Gerätetesters GT-800 ..............12 Gerätedeckel des GT-600 Gerätetesters, Anschlussbilder und Grenzwerte ..13 Gerätedeckel des GT-800 Gerätetesters, Anschlussbilder und Grenzwerte ..14 Vorbereitung des Gerätetesters GT-600/GT-800............. 15 Einschalten des Gerätetesters GT-600/GT-800 ............
  • Seite 5 GT-600/GT-800 Bedienungsanleitung Reinigung ........................ 60 Kalibrierintervall ...................... 60 Sicherungswechsel ....................61 Liste der angezeigten Fehlermeldungen ..............62 Reset des Gerätetesters GT-600/GT-800 ..............63 Einschaltprüfungen und Schutzfunktionen ............64 Technische Daten ....................68 Beschränkte Gewährleistung und Haftungsbeschränkung ........75 Reparatur ......................... 75...

  • Seite 6: Sicherheitsinformation, Warnhinweise

    GT-600/GT-800 Bedienungsanleitung Sicherheitsinformation, Warnhinweise Messungen der elektrischen Sicherheit der Geräte dürfen nur von entsprechend ausgebildeten und unterwiesenen Personen durchgeführt werden! Lesen Sie aufmerksam die Sicherheitshinweise bevor Sie den Gerätetester GT- 600/GT-800 benutzen. Auf dem Gerät oder in der Bedienungsanleitung vermerkte Hinweise: Warnung vor einer Gefahrenstelle.

  • Seite 7: Einführung

    Sie haben ein hochwertiges Messgerät der Firma BEHA-AMPROBE erworben, mit dem Sie über einen sehr langen Zeitraum reproduzierbare Messungen durchführen können. Der Gerätetester GT-600/GT-800 ist ein Prüfgerät zur Prüfungen der Sicherheit von elektrischen Geräten nach DIN VDE 0701-0702 und zur Dokumentation der Prüfergebnisse.

  • Seite 8: Lieferumfang

    Einzelmessungen oder Dauermessungen. Einstellbare Messzeiten für Einzelmessungen. Drei wählbare Sprachen (Englisch, Deutsch und Französisch). Lieferumfang 1 St. Gerätetester GT-600/GT-800 mit fest angeschlossenem Netzkabel (Schuko) 1 St. Zubehörtasche (am Bereitschaftskoffer angebracht) 1 St. Messleitung, 1,5 m, 600 V, CAT III, schwarz 1 St.

  • Seite 9: Sicherheitshinweise

    GT-600/GT-800 Bedienungsanleitung Sicherheitshinweise Der GT-600/GT-800 Gerätetester wurde entsprechend den geltenden Sicherheitsbestimmungen gebaut, getestet und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke, die in dieser Bedienungsanleitung enthalten sind, beachten.

  • Seite 10: Bestimmungsgemäße Verwendung

    GT-600/GT-800 Bedienungsanleitung An den Prüfobjekten können durch die Isolationsprüfung gefährliche Spannungen auftreten. Während der Messung darf der Prüfling nicht berührt werden, Gefahr eines elektrischen Schlages! Beginnen Sie jede Prüfung mit der Messung des Schutzleiterwiderstandes. Bei Schutzleiter- und Isolationswiderstandsmessungen sowie bei Ersatzableitstrommessungen muss der Prüfling spannungsfrei und vom Netz...

  • Seite 11: Bedienelemente Und Anschlüsse

    GT-600/GT-800 Bedienungsanleitung Bedienelemente und Anschlüsse Frontplatte des Gerätetesters GT-600 Abb. 1: Bedienelemente und Anschlüsse des Gerätetesters GT-600...

  • Seite 12: Frontplatte Des Gerätetesters Gt-800

    GT-600/GT-800 Bedienungsanleitung Frontplatte des Gerätetesters GT-800 Abb. 2: Bedienelemente und Anschlüsse des Gerätetesters GT-800 1 ..Netzeingangssicherung F1 T16 A (H) / 250 V, 5 × 20 mm 2 ..Netzeingangssicherung F2 T16 A (H) / 250 V, 5 × 20 mm 3 ..

  • Seite 13: Gerätedeckel Des Gt-600 Gerätetesters, Anschlussbilder Und Grenzwerte

    GT-600/GT-800 Bedienungsanleitung Gerätedeckel des GT-600 Gerätetesters, Anschlussbilder und Grenzwerte Abb. 3: Kurzanleitung mit Grenzwerten (GT-600)

  • Seite 14: Gerätedeckel Des Gt-800 Gerätetesters, Anschlussbilder Und Grenzwerte

    GT-600/GT-800 Bedienungsanleitung Gerätedeckel des GT-800 Gerätetesters, Anschlussbilder und Grenzwerte Abb. 4: Kurzanleitung mit Grenzwerten (GT-800) Das Messzubehör befindet sich in einer Tasche auf der Oberseite des Gerätetesters.

  • Seite 15: Vorbereitung Des Gerätetesters Gt-600/Gt-800

    GT-600/GT-800 Bedienungsanleitung Vorbereitung des Gerätetesters GT-600/GT-800 Einschalten des Gerätetesters GT-600/GT-800 1) Schließen Sie den GT-600/GT-800 Gerätetester an eine korrekt angeschlossene Schuko-Steckdose an. 2) Schalten Sie den GT-600/GT-800 Gerätetester mit dem Netzschalter “AN/AUS“ (4) ein. 3) Nach dem Einschalten des GT-600/GT-800 Gerätetesters leuchtet die Kontrollleuchte des Netzschalters (4) und die LC-Anzeige (17) zeigt die inaktive Anzeige der gewählten Funktion.

  • Seite 16: Grenzwerteinstellung

    GT-600/GT-800 Bedienungsanleitung Löschen der aktuellen Messleitungskompensation: Öffnen Sie die Prüfschleife (trennen Sie die Messleitung vom SONDE 1 oder SONDE 2) und führen Sie die Kompensation so wie oben beschrieben durch. Das Ergebnis >11,00 wird angezeigt und Symbol “K” wird aus der oberen Displayzeile entfernt.

  • Seite 17: Prüfung Von Geräten

    GT-600/GT-800 Bedienungsanleitung Prüfung von Geräten WARNHINWEISE Vor dem Beginn der Prüfungen müssen Sie sich mit der Norm DIN VDE 0701- 0702 “Prüfung nach Instandsetzung, Änderung elektrischer Geräte – Wiederholungsprüfung elektrischer Geräte“ vertraut machen. Der Prüfling muss bei allen Messungen eingeschaltet sein.

  • Seite 18: Schutzleiterwiderstandsprüfung 5 A / 0,2 A (Rpe )

    GT-600/GT-800 Bedienungsanleitung Schutzleiterwiderstandsprüfung 5 A / 0,2 A (R Die Schutzleiterwiderstandsprüfung misst den Widerstand zwischen der PE Klemme der Prüfsteckdose und SONDE 1. Diese Prüfung ist nur bei Prüflingen der Schutzklasse I anwendbar. Bemerkungen: Um korrekte Messergebnisse der Schutzleiterwiderstandsprüfung zu bekommen, sollten Sie die Messleitung kompensieren (auf null setzen), siehe auch “Kompensation der Messleitung“...
  • Seite 19 GT-600/GT-800 Bedienungsanleitung Erklärung der LC-Anzeige: Abb. 8: LC-Anzeige bei Schutzleiterwiderstandsprüfung R 1 ..“ AUT” / “ MAN” Menütaste für die Auswahl zwischen der automatischer/manueller Start- und Speicherfunktion 2 ..“KOMP” Menütaste für die Kompensation der Messleitung 3 ..“Im” Menütaste für die Auswahl des Prüfstromes (0,2 A oder 5 A).
  • Seite 20 GT-600/GT-800 Bedienungsanleitung Grenzwertberechnung: Querschnitt A Leitungslänge L Grenzwert 5 ... 12,5 m 12,5 ... 20 m 20 ... 27,5 m 1,5 mm 27,5 ... 35 m 35 ... 42,5 m 42,5 ... 50 m 50 m 1 ... 50 m (Auflösung 2,5 ...

  • Seite 21: Isolationswiderstandsmessung 250 V / 500

    GT-600/GT-800 Bedienungsanleitung Isolationswiderstandsmessung 250 V / 500 V (R Der Isolationswiderstandsmessung misst den Widerstand der Isolation zwischen: den L/N-Anschlüssen der Prüfsteckdose und dem PE-Anschluss der Prüfsteckdose parallel zur SONDE 2 (bei Schutzklasse I und Schutzklasse II). Für diese Messung werden die L/N- Anschlüsse kurzgeschlossen.
  • Seite 22 GT-600/GT-800 Bedienungsanleitung Abb. 9: Anschluss für die Isolationswiderstandsmessung bei einem Prüfling der Schutzklasse I Abb. 10: Anschluss für die Isolationswiderstandsmessung bei einem Prüfling der Schutzklasse II Abb. 11: Anschluss für die Isolationswiderstandsmessung bei einem Prüfling der Schutzklasse III...
  • Seite 23 GT-600/GT-800 Bedienungsanleitung Erklärung der LC-Anzeige: Abb. 12: LC-Anzeige bei dem Isolationswiderstandsmessung R 1 ..“SK” Menütaste für die Auswahl der Schutzklasse (SK I- HEIZELEMENTE, SK I, SK II oder SK III). 2 ..“UISO” Menütaste für die Auswahl der Prüfspannung (250 V oder 500 3 ..

  • Seite 24: Ersatzableitstrommessung (Iea )

    GT-600/GT-800 Bedienungsanleitung Ersatzableitstrommessung (I Der Ersatzableitstrommessung misst den Ableitstrom zwischen den L/N- Anschlüssen der Prüfsteckdose und dem PE- Anschluss der Prüfsteckdose parallel zur SONDE 2 (bei Schutzklasse I, Schutzklasse II). Für diese Messung werden die L/N- Anschlüsse kurzgeschlossen. Diese Messung ist ein alternatives Messverfahren für die Messung des Schutzleiter- oder Berührungsstromes.
  • Seite 25 GT-600/GT-800 Bedienungsanleitung Erklärung der LC-Anzeige: Abb. 15: LC-Anzeige bei dem Ersatzableitstrommessung I 1 ..“SK” Menütaste für die Auswahl der Schutzklasse (SK I oder SK II). 2 ..“GW” Menütaste für die Grenzwerteinstellung 3 ..Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK) 4 ..

  • Seite 26: Schutzleiterstrommessung (Ipe( ) )

    GT-600/GT-800 Bedienungsanleitung Schutzleiterstrommessung (I PE( ) Die Schutzleiterstrommessung misst den Schutzleiterstrom im Schutzleiter (PE) der Prüflinge, die mit dem Prüf-/Netzsteckdose des GT-600/GT-800 verbunden sind. Die Messung wird mittels Differenzstrommessverfahren durchgeführt. Warnung Führen Sie die Messung des SCHUTZLEITERSTROMES NIE durch, ohne vorher eine Sichtprüfung, gefolgt von einer Prüfung des...
  • Seite 27 GT-600/GT-800 Bedienungsanleitung Erklärung der LC-Anzeige: Abb. 17: LC-Anzeige bei der Schutzleiterstrommessung I 1 ..“POL” Menütaste für die Auswahl der Polarität der Netzspannung (nur GT-800) 2 ..“GW” Menütaste für die Grenzwerteinstellung 3 ..Status des Messergebnisses ( ... Ergebnis OK, X ... Ergebnis nicht OK) 4 ..

  • Seite 28: Berührungsstrommessung (I T )

    Teilen des Prüflings mittels Prüfspitze SONDE 2 über den Innenwiderstand von ca. 2 k gegen die Erde. Der Prüfling muss nicht an die Prüf- /Netzsteckdose von dem GT-600/GT-800 Gerätetesters angeschlossen sein, um den Berührungsstrom der von extern betriebenen Prüflingen zu messen.
  • Seite 29 GT-600/GT-800 Bedienungsanleitung Abb. 18: Anschluss für die Berührungsstrommessung bei einem Prüfling der Schutzklasse I Abb. 19: Anschluss für die Berührungsstrommessung bei einem Prüfling der Schutzklasse II Erklärung der LC-Anzeige: Abb. 20: LC-Anzeige bei der Berührungsstrommessung I 1 ..“POL” Menütaste für die Auswahl der Polarität der Netzspannung (nur GT-800) 2 ..
  • Seite 30 GT-600/GT-800 Bedienungsanleitung 4 ..Ausgewählte Polarität der Netzspannung (nur GT-800). … der Außenleiter ist mit dem rechten Anschluss der Prüfsteckdose … der Außenleiter ist mit dem linken Anschluss der Prüfsteckdose 5 ..Eingestelter Grenzwert 6 ..Messfunktion, die mit dem Messartwahlschalter gewählt wurde 7 ..

  • Seite 31: Leistungs- Und Laststrommessung (P/I L )

    GT-600/GT-800 Bedienungsanleitung Leistungs- und Laststrommessung (P/I Die Leistungs-, Laststrommessung misst die Scheinleistung S, die Wirkleistung P die Verbraucherspannung U , den Verbraucherstrom I und den Leistungsfaktor (cos PHI/PF) des Gerätes, das an die Prüf- /Netzsteckdose angeschlossen ist. Warnung Führen Sie diese Messung NICHT durch, ohne vorher eine Sichtprüfung, gefolgt von einer Prüfung des Schutzleiterwiderstands (bei Geräten der...
  • Seite 32 GT-600/GT-800 Bedienungsanleitung Erklärung der LC-Anzeige: Abb. 22: LC-Anzeige bei dem Leistungs- und Laststrommessung P/I 1 ..Funktion, die mit dem Messartwahlschalter gewählt wurde 2 ..Hauptergebnis (Scheinleistung in VA) 3 ..Zusätzliche Ergebnisse (Wirkleistung P in W, Verbraucherspannung in V, Leistungsfaktor cos PHI/PF und Verbraucherstrom I in A) Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden...

  • Seite 33: (Nur Gt-800)

    GT-600/GT-800 Bedienungsanleitung Zangenstrommessung ( ) (nur GT-800) Die Messung mit externer Stromzange misst den Strom in einem Leiter welcher von der Stromzange umfasst wird. Diese Funktion kann für folgende Messungen eingesetzt werden: Den Schutzleiterstrom (Erdableitstrom) im Schutzleiter (PE). Den Laststrom im Außen- oder Neutralleiter.
  • Seite 34 GT-600/GT-800 Bedienungsanleitung Abb. 25: Anschluss für die Laststrommessung Erklärung der LC-Anzeige: Abb. 26: LC-Anzeige bei der Zangenstrommessung ( 1 ..“BER” Menütaste für die Auswahl der Messbereiche (0...20 mA oder 0...60A) 2 ..Ausgewählter Messbereich 3 ..Messfunktion, die mit dem Messartwahlschalter gewählt wurde.

  • Seite 35: Prüfung Von Kaltgeräteleitungen (Kaltgeräte/Prcd)

    GT-600/GT-800 Bedienungsanleitung Prüfung von Kaltgeräteleitungen (Kaltgeräte /PRCD) Die Prüfung von Kaltgeräteleitungen führt eine vollständige Prüfung von Kaltgeräteleitungen, Verlängerungsleitungen und Leitungsrollern durch. Die folgenden Werte werden geprüft und gemessen: Schutzleiterwiderstand R Isolationswiderstand R zwischen PE und L/N-Anschlüssen (bei dieser Messung werden die L/N- Anschlüsse vom Prüfgerät kurzgeschlossen)
  • Seite 36 GT-600/GT-800 Bedienungsanleitung Prüfverfahren für Kaltgeräteleitungen, Verlängerungsleitungen und Leitungsrollern: 1) Benutzen Sie eine Standard-Kaltgeräteleitung als Messadapter, um den Prüfling mit der Prüfbuchse (14) des GT-600/GT-800 Gerätetesters zu verbinden. 2) Kompensieren Sie den Messadapter: Verbinden Sie den Messadapter entsprechend Abbildung 27, drücken Sie die “KOMP”-Taste und danach die START-Taste.

  • Seite 37: Prcd-Prüfung (Kaltgeräte/Prcd) (Nur Gt-800)

    GT-600/GT-800 Bedienungsanleitung PRCD-Prüfung (Kaltgeräte/PRCD) (nur GT-800) Die Funktion PRCD-Prüfung des GT-800 Gerätetesters führt eine vollständige Prüfung von PRCD 2-polig, 3-polig und Typ S (AC) durch. Die folgenden Werte werden geprüft und gemessen: Sichtprüfung Bestätigung der Sichtprüfung über Menütaste. Schutzleiterwiderstand R Die Messung erfolgt mit einem Prüfstrom von 5 A (festeingestellter...
  • Seite 38 GT-600/GT-800 Bedienungsanleitung Auslösezeit beim Auslösestrom t Die Prüfung wird im vorherigen Schritt beschrieben durchgeführt, der Grenzwert ist 300 ms. Abb. 30: Anschluss für die PRCD-Prüfung Erklärung der LC-Anzeige: Abb. 31: Die LC-Anzeige bei PRCD-Prüfung 1 ..“ ” Menütaste bewegt den Cursor nach unten, wenn Sie die Einzelergebnisse kontrollieren möchten...
  • Seite 39 GT-600/GT-800 Bedienungsanleitung Zusätzliche Informationen, die auf der LC-Anzeige angezeigt werden können: Angezeigte Information Beschreibung Eine externe Spannung liegt an einem oder mehreren Messanschlüssen an, siehe die Erklärung im Abschnitt “Einschaltprüfungen EXTERNE SPANNUNG und Schutzfunktionen, Funktionen und Meldungen”. Die Messleitung ist an die SONDE 1 oder KEINE SONDEN SONDE 2 angeschlossen.

  • Seite 40: Funktionskleinspannungs-Prüfung (Pelv)

    GT-600/GT-800 Bedienungsanleitung Funktionskleinspannungs-Prüfung (PELV) Diese Prüfung misst die Spannung zwischen berührbaren leitfähigen Teilen des Prüflings und Schutzleiter (PE). Abb. 32: Anschluss PELV Prüfung Erklärung der LC-Anzeige: Abb. 33: Die LC-Anzeige bei PELV Prüfung 1 ..“SELV/PELV” Menütaste für die Auswahl der Messfunktion (SELV oder PELV) 2 ..

  • Seite 41: Schutzkleinspannungs-Prüfung (Selv)

    GT-600/GT-800 Bedienungsanleitung Schutzkleinspannungs-Prüfung (SELV) Diese Prüfung misst die Spannung zwischen zwei berührbaren leitfähigen Teilen des Prüflings. Abb. 34: Anschluss SELV Prüfung Erklärung der LC-Anzeige: Abb. 35: Die LC-Anzeige bei SELV Prüfung 1 ..“SELV/PELV” Menütaste für die Auswahl der Messfunktion (SELV oder PELV) 2 ..

  • Seite 42: Auto-Test (Nur Gt-800)

    GT-600/GT-800 Bedienungsanleitung AUTO-Test (nur GT-800) Dies sind vorprogrammierte praxisbezogene Prüfabläufe welche den Prüfer durch den gesamten Prüfablauf führen. Es gibt 13 werkseitig programmierte Auto-Tests und Speicherplätze für weitere 17 kundenspezifische Prüfabläufe. Werksseitig programmierten Auto-Tests für Geräte der Schutzklasse I (REGION DEUTSCHLAND) (angegebene Zahlen sind die jeweiligen Grenzwerte bei jeder Prüfung)
  • Seite 43 GT-600/GT-800 Bedienungsanleitung Werksseitig programmierten Auto-Tests für Geräte der Schutzklasse I (REGION ENGLAND) (angegebene Zahlen sind die jeweiligen Grenzwerte bei jeder Prüfung) Tests Sichtprüfung Schutzleiterwiderstand 0,10 0,10 200 mA ( ) Schutzleiterwiderstand 5 A ( ) Isolationswiderstand 1,00 1,00 1,00 1,00 1,00 1,00 1,00...
  • Seite 44 GT-600/GT-800 Bedienungsanleitung 1 ..“ ” Menütaste bewegt den Cursor nach unten, um zu überprüfen welche Prüfungen durchgeführt werden 2 ..“ ” Menütaste bewegt den Cursor nach oben, um zu überprüfen welche Prüfungen durchgeführt werden 3 ..“A ” Menütaste für die Auswahl der entsprechenden AUTO-Tests (verringert die AUTO-Test Nr.)
  • Seite 45 GT-600/GT-800 Bedienungsanleitung ö Durch Drücken der LÖS (Löschen) Menütaste löscht der Prüfer das schlechteste Ergebnis (zum Beispiel, wenn das aktuelle Ergebnis bereits ignoriert wurde, indem der Prüfer die IGNR Menütaste gedrückt hat). Hinweis! Beachten Sie, dass es kein Ergebnis mehr gespeichert ist, nachdem Sie die LÖS Menütaste gedrückt haben.

  • Seite 46: Menüfunktionen

    GT-600/GT-800 Bedienungsanleitung Menüfunktionen Zur weiteren Auswahl, Eingabe und Anzeige von Geräteeinstellungen drücken Sie die MENU Funktionstaste (F7), nun erscheint das folgende Auswahlmenü. Abb. 37: LC-Anzeige “Hauptmenü“ 1 ..“ ” Menütaste (ab), die den Cursor nach unten bewegt 2 ..“ ” Menütaste (auf), die den Cursor nach oben bewegt 3 ..

  • Seite 47: Speicher Menü

    GT-600/GT-800 Bedienungsanleitung SPEICHER Menü In diesem Menü gibt es folgende Auswahlmöglichkeiten: SPEICHERN AUF USB: Übertragung der gespeicherten Daten auf USB-Stick. Es können der gesamte Speicher (GESAMT), einzelne Kunden (KD.), Maschinen (GER) oder nur Messwerte (0001) übertragen werden. Eine Auswahl der Speicherplätze erfolgt über die Menütasten “...

  • Seite 48: Auto-Test Menü

    GT-600/GT-800 Bedienungsanleitung AUTO-TEST Menü In diesem Menü gibt es folgende Auswahlmöglichkeiten: ÄNDERN / ANZEIGEN: Ändern/anzeigen (kundenspezifischer AUTO-Tests) oder nur anzeigen (werksseitig programmierter AUTO-Tests). Wählen Sie den AUTO-Test, den Sie ändern/anzeigen möchten, indem Sie die Menütasten “A ” und “A ”...

  • Seite 49: Einstellungen Menü

    Echtzeituhr (RTC) zu setzen. REGION: Wählen Sie die Region (DEUTSCHLAND oder ENGLAND), in welcher der GT-600 / GT-800 Gerätetester verwendet wird. Benutzen Sie die Menütasten “ ”, “ ” und “ ”, um die entsprechende Region auszuwählen. Die werksseitig programmierten...

  • Seite 50: Sprache Menü

    GT-600/GT-800 Bedienungsanleitung AUTO-Tests und Grenzwerte der Prüfungen richten sich nach der ausgewählten Region. Siehe Abschnitt “AUTO-Test”. BARCODE-MODUS: Dieser Modus bezieht sich nur auf das Einlesen von Barcodes der Prüflingsnummer (keine Einfluss beim Einlesen von Kundennummern). STANDARD Modus: Der Barcode der Prüflingsnummer besteht nur aus der Prüflingsnummer.

  • Seite 51: Speicherfunktionen

    GT-600/GT-800 Bedienungsanleitung Speicherfunktionen Jede Speicheradresse besteht aus dem Kundenname und Prüflingsname (GER). Zusätzlich können Beschreibungen für Ort (ORT), Abteilung (ABT) und Bezeichnung (BEZ) für der Prüfling eingegeben werden. Bevor Sie die Messergebnisse speichern wollen, muss die Speicheradresse eingegeben/ausgewählt werden. Der Prüfer wird mittels des PRÜFER Menüs eingegeben, bevor Sie die Messungen durchführen, da dieser an jedes...
  • Seite 52 GT-600/GT-800 Bedienungsanleitung Datum (der Echtzeituhr) und Prüfer, diese werden jedem Messwert automatisch angehängt. In der S S oftware es control werden das Feld “KD.” (Kunde) dem Kunden, das Feld “ORT” (Ort) dem Messort und das Feld “ABT” (Abteilung) der Abteilung zugeordnet.

  • Seite 53: Speicher, Allgemeine Bedienung

    GT-600/GT-800 Bedienungsanleitung Speicher, Allgemeine Bedienung Menütasten “ ” und “ ” : Es können bereits eingegebene Bezeichnungen für Kunden und Prüflinge ausgewählt werden. Sie können einen neuen Namen mittels Auswahl der Position “NEU” erstellen (diese ist verfügbar an der rechten Position der Auflistung, benutzen Sie die Menütaste “...

  • Seite 54: Speicher, Eingabebeispiel

    GT-600/GT-800 Bedienungsanleitung Speicher, Eingabebeispiel Um einen Messwert auf einen bestimmten Speicherplatz zu speichern gehen Sie wie folgt vor: 1) Führen Sie eine Messung durch. 2) Drücken Sie die Funktionstaste “SAVE” (5). 3) Die Zeile für “KD“ (Kunde) ist bereits markiert. Wählen Sie einen Kunden mit den Menütasten “...
  • Seite 55 GT-600/GT-800 Bedienungsanleitung Hinweis! Die Eingabe des Orts ist nicht zwingend, dies ist nur eine zusätzliche Eingabe zum Prüfling. 8) Eingabe oder Änderung bereits eingegebener Abteilung durch Drücken der Menütaste “ÄND” und dann mit den Menütasten “ ”, “ ” und “...

  • Seite 56: Speicher, Daten Abrufen

    GT-600/GT-800 Bedienungsanleitung Speicher, Daten abrufen Um einen Messwert abzurufen gehen Sie wie folgt vor: 1) Drücken Sie die Funktionstaste “RCL” (5). Die Speicherebene “KD.” (Kunde) wird markiert. 2) Wählen Sie mit den Menütasten “ “ und “ “ einen Kundennamen aus.

  • Seite 57: Eingabe Mittels Externer Tastatur (Usb)

    Löscht Zeichen beim Cursor bei der Entf Eingabe Menütaste “+ “ (3) Menütaste “- “ (3) Tabelle 1: Funktionen USB-Tastatur (deutsche Version) Hinweis! Verwenden Sie nur die USB-Tastatur, die im Abschnitt “Optionales Zubehör” aufgelistet ist, da sonst der GT-600/GT-800 Gerätetester diese evtl. nicht erkennen wird.
  • Seite 58 Tabelle 2: Funktionen USB-Tastatur (englische Version) Hinweis! Verwenden Sie nur die USB-Tastatur, die im Abschnitt “Optionales Zubehör” aufgelistet ist, da sonst der GT-600/GT-800 Gerätetester diese evtl. nicht erkennen wird. Nur ein USB Eingang/Ausgang (USB1 oder USB2) kann gleichzeitig verwendet werden. Der erste, der erkannt wird, wird aktiv sein! Hinweis (nur GT-800)! Bei der Eingabe von Prüflingsnummern mit kombinierten AUTO-Test Codes...

  • Seite 59: Eingabe Mittels Barcodeleser (Usb)

    Abschnitt “PRÜFER Menü”. Hinweis! Verwenden Sie nur die USB-Tastatur, die im Abschnitt “Optionales Zubehör” aufgelistet ist, da sonst der GT-600/GT-800 Gerätetester diese evtl. nicht erkennen wird. Nur ein USB Eingang/Ausgang (USB1 oder USB2) kann gleichzeitig verwendet werden. Der erste, der erkannt wird, wird aktiv sein! Hinweis (nur GT-800)! Bei der Eingabe von Prüflingsnummern mit kombinierten AUTO-Test Codes...

  • Seite 60: Wartung

    Tuch und etwas mildem Haushaltsreiniger gesäubert werden. Bevor Sie mit der Reinigung beginnen, vergewissern Sie sich, dass der GT-600/GT- 800 Gerätetester ausgeschaltet und von allen Stromkreisen getrennt ist. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

  • Seite 61: Sicherungswechsel

    Hinweise beim Austausch der Sicherungen beachtet werden: WARNHINWEIS Vor dem Sicherungswechsel muss der Gerätetester GT-600/GT-800 von allen Messkreisen und dem Netz getrennt und die Messleitungen entfernt werden. Ausschließlich Sicherungen mit den unter den Technische Daten angegebenen Stromwerten, Spannungswerten und Abmessungen verwenden.

  • Seite 62: Liste Der Angezeigten Fehlermeldungen

    GT-600/GT-800 Bedienungsanleitung Liste der angezeigten Fehlermeldungen Die folgenden Fehler können während des Betriebs des GT-600/GT-800 Gerätetesters angezeigt werden: FEHLER 1: Der interne Messkreis für alle Prüfungen außer der Zangenstrommessung ist unterbrochen, vermutlich wegen einer ausgelösten internen Sicherung. Das Gerät soll zur Überprüfung zum Service eingeschickt werden.

  • Seite 63: Reset Des Gerätetesters Gt-600/Gt-800

    GT-600/GT-800 Bedienungsanleitung Reset des Gerätetesters GT-600/GT-800 Es gibt einige einstellbare Parameter im der GT-600/GT-800 Gerätetester. Wenn der Prüfer alle Parameter auf Werkseinstellung zurückzusetzen möchte, kann dies durch Drücken der RESET-Funktion durchgeführt werden. Mit dem Netzschalter (4) schalten Sie den GT-600/GT-800 Gerätetester aus.

  • Seite 64: Einschaltprüfungen Und Schutzfunktionen

    GT-600/GT-800 Bedienungsanleitung Einschaltprüfungen und Schutzfunktionen Funktion Test, Sicherungen Hinweise Einschalten - Erdung des PE- Vorprüfung. Wenn der PE-Anschluss nicht ausreichend des Geräts Anschlusses des geerdet ist, wird die Meldung “PE UNTERBROCHEN! Netzsteckers JETZT ABSCHALTEN!” angezeigt und jede weitere Nutzung wird blockiert.
  • Seite 65 GT-600/GT-800 Bedienungsanleitung Vorprüfung. Wenn der Ersatzableitstrom 20,00 mA 20,00 mA übersteigt (schadhafter Prüfling), wird die Meldung “LN- PE KURZSCHLUSS!” angezeigt und weitere I PE( ) Prüfungen werden blockiert. Vorprüfung. Wenn der Laststrom niedriger als 25 mA ist 25 mA (Netzschalter AN), wird die Meldung “KEIN PRÜFLING!”...
  • Seite 66 GT-600/GT-800 Bedienungsanleitung Zangen- - Interne Sicherung Wenn die interne Sicherung ausgelöst hat, wird die messung Meldung “FEHLER 2!” angezeigt und weitere Zangenmessungen werden blockiert. Kaltgeräte Vorprüfung. Wenn nach dem Drücken der START-Taste 50 V L IEC eine externe Spannung höher als 50 V festgestellt wird,...

  • Seite 67: Technische Daten

    GT-600/GT-800 Bedienungsanleitung Technische Daten Allgemeine Daten Angewendete Normen VDE 0701-0702, DIN VDE 0404-1/-2, EN 61010-1, EN 61557-2, 4 Stromversorgung 230 V +10%/-15%, 50/60 Hz Max. int. Leistungsaufnahme 45 VA (R Funktion) PE-5A Max. Laststrom 16 A Anzeige Grafik LC-Anzeige 128x64 Punkte mit blauer...
  • Seite 68 GT-600/GT-800 Bedienungsanleitung Lagertemperaturbereich -10 ... 50 °C Max. Feuchtigkeit (Referenz) 10 ... 60 % RF (ohne Kondensierung) Max. Feuchtigkeit (Betrieb) 10 ... 85 % RF (ohne Kondensierung) Verschmutzungsgrad Höhe über NN bis zu 2000 m Schutzleiterwiderstand - 5A (R Messbereich 0,10 ...
  • Seite 69 GT-600/GT-800 Bedienungsanleitung Isolationswiderstand (R Verfügbare Schutzklassen Schutzklasse I mit Heizelementen, I, II und III Messanschlüsse SK I L/N gegen (PE der Prüfsteckdose parallel mit SONDE 2) Messanschlüsse SK II L/N gegen SONDE 2 Messanschlüsse SK III SONDE 1 gegen SONDE 2 Messbereich SK I, II 0,10 ...
  • Seite 70 GT-600/GT-800 Bedienungsanleitung Ersatzableitstrom TRMS (I Verfügbare Schutzklassen I und II Messanschlüsse SK I L/N gegen (PE der Prüfsteckdose parallel mit SONDE 2) Messanschlüsse SK II L/N gegen SONDE 2 Messbereich 0,25 ... 20,00 mA Anzeigebereich 0,25 ... 20,00 mA Auflösung...
  • Seite 71 GT-600/GT-800 Bedienungsanleitung Grenzwert einstellbar 0,02 ... 2,00 mA, Standard-Grenzwert 0,50 mA Frequenzbereich DC ... 723 Hz (Eigenschaften nach DIN EN 61010- 1 Anhang A, Abb. A.1 und VDE 0411 Teil 1) Messverfahren direkt Innenwiderstand (via Sonde) Maximale externe Spannung bei SONDE 2 250 V Umpolung der Netzspannung automatisch durch Drücken der Taste POL...
  • Seite 72 GT-600/GT-800 Bedienungsanleitung Leistung, Laststrom (P/I Wirkleistung W Berechnung P (W) = 1/T u Messbereich 5,8 ... 99,9 W, 100 ... 999 W, 1,00 ... 5,06 kW Anzeigebereich 0,0 ... 99,9 W, 100 ... 999 W, 1,00 ... 5,06 kW Auflösung...
  • Seite 73 GT-600/GT-800 Bedienungsanleitung - L Durchgang - bestanden/nicht bestanden bestehen (mittels R -Funktion, ISO-250V fest eingestellter Grenzwert ca. 1 M ). Kaltgerät R Messleitungs- kompensation ja, 0,00 ... 5,00 Einschaltprüfungen und Schutzfunktionen, Funktionen und Meldungen siehe Seite 66 PRCD-Prüfung (nur GT-800)
  • Seite 74 GT-600/GT-800 Bedienungsanleitung Grenzwert einstellbar 10,0 ... 150,0 V, Standardwerte 25 V und 50 V Genauigkeit +/- (2% + 2 V) Eingangswiderstand 2,35 M Frequenzbereich 0 ... 723 Hz Schutzkleinspannungs-Prüfung TRMS (SELV) Messanschlüsse SONDE1 gegen SONDE 2 Buchse Messbereich 10,0 ... 150,0 V Anzeigebereich 10,0 ...

  • Seite 75: Beschränkte Gewährleistung Und Haftungsbeschränkung

    GT-600/GT-800 Bedienungsanleitung Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses BEHA-AMPROBE-Produkt für die Dauer der gesetzlichen Gewährleistungspflicht von 24 Monaten ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen...
