Beha-Amprobe UNITEST Bedienungsanleitung Seite 13

UNITEST UNITEST
BEISPIEL 9
(einpolige Anwendung)
Bitte beachten Sie auch die Anschlußbedingungen, wie im Beispiel 8 beschrieben.
max. CAT II / 250 V
GEBER
SIGNAL
SIGNALSTÄRKE
SCHWACH
AUS
STARK EIN
UNITEST ®
LEITUNGSSUCHER
Best.-Nr. 2031
Geber F
®

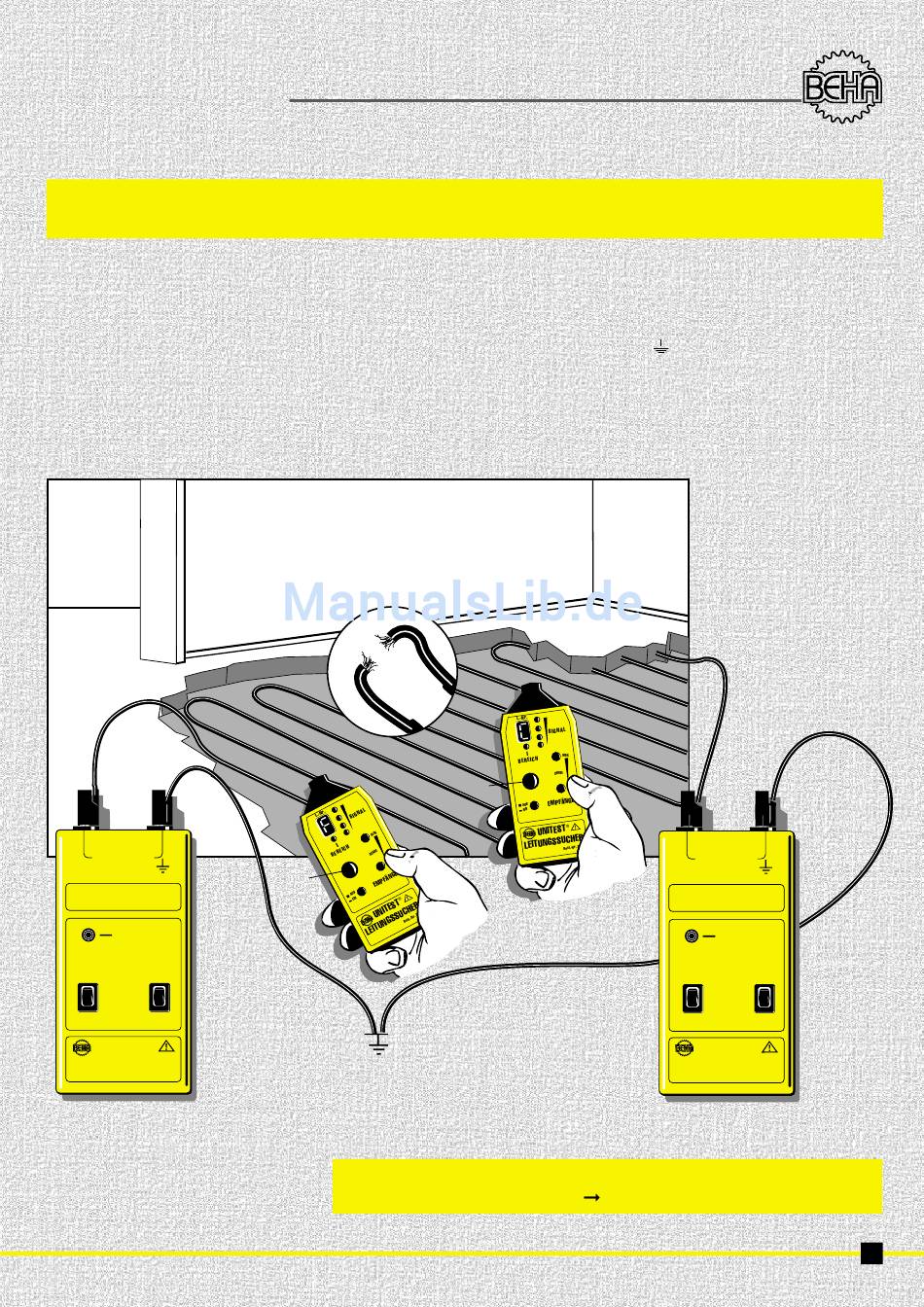

Fehlerortung an einer
elektrischen Fußbodenheizung
»7«
Signal F
Bitte beachten:
Anmerkung:
Sollte sich über den Heizungsdrähten eine
Abschirmmatte bzw. ein Abschirmgeflecht
befinden, so darf dort keine Verbindung zur
Erde ( ) bestehen.
Gegebenenfalls Abschirmung von Erde ab-
klemmen.
»7«
Signal C
Durch Berühren der Berührungselektrode »7« wird die
Empfindlichkeit Reichweite bis Faktor 1.5 erhöht.
max. CAT II / 250 V
GEBER
SIGNAL
SIGNALSTÄRKE
SCHWACH
AUS
STARK
EIN
UNITEST ®
LEITUNGSSUCHER
Best.-Nr. 2031
Geber C
®
13
