- Seite 1 PADBVP720000.qxd:PADBVP720000 05.08.2010 0:45 Uhr VP-700 VP-710 VP-720 Spannungsprüfer Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis

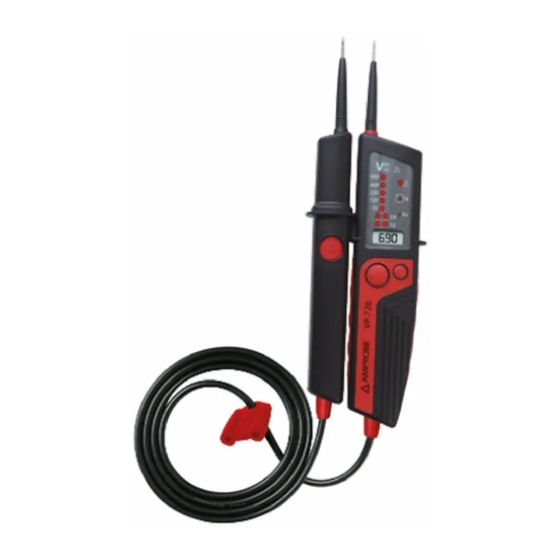

Anwenders und Beschädigungen des Gerätes verursacht werden. Einleitung / Lieferumfang Spannungsprüfer BEHA-AMPROBE VP-700, VP-710 und VP-720 sind universell einsetzbare Spannungsprüfer mit Drehfeld- richtungsanzeige. Die Spannungsprüfer wer- den nach den neuesten Sicherheitsvorschrif- ten gebaut und gewährleisten ein sicheres und zuverlässiges Arbeiten. Durch den unverlierbaren Messspitzenschutz wird das Verletzungsrisiko beim Mitführen in Klei-... -
Seite 3: Sicherheitsmaßnahmen
Überprüfen Sie nach dem Auspacken, ob das Gerät unversehrt ist. Im Lieferumfang sind enthalten: 1 St. Spannungsprüfer VP-700, VP-710 oder VP-720 2 St. Batterie 1,5V, IEC LR03 (nur VP-710 und VP-720) 1 St. Bedienungsanleitung 2 St. Prüfspitzenabdeckung Sicherheitsmaßnahmen Die Spannungsprüfer wurden gemäß den Sicherheitsbestimmungen für Spannungs-... -
Seite 4: Bestimmungsgemäße Verwendung
− wenn das Gerät die gewünschten Messun- gen/Prüfungen nicht mehr durchführt − zu langen und ungünstigen Lagerungsbe- dingungen − Belastungen durch den Transport. − ausgelaufenen Batterien (nur VP-710 und VP-720) • Bei sämtlichen Arbeiten müssen die Unfall- verhütungsvorschriften der gewerblichen Berufsgenossenschaften für elektrische... -
Seite 5: Bedienelemente Und Anschlüsse
7. LED für Durchgangsprüfung Rx (VP-710, VP-720) 8. LED für Polarität und 12 V 9. LC-Anzeige (VP-720) 10. Berührungselektrode (kapazitiv, integriert) 11. Drucktasten für Lastzuschaltung 12. Taste für Messstellenbeleuchtung / Gerät einschalten (VP-710, VP-720) 13. Prüfspitzenabdeckung 14. Messspitzenschutz (an Messleitung angebracht) 15. Griffbereich... -
Seite 6: Durchführen Von Prüfungen
710, VP-720) Spannungsanzeige funktioniert auch ohne Batterien bei Spannungen >24 V (Anzeige über LED-Reihe) Die Spannungsprüfer VP-700, VP-710, VP-720 besitzen eine zuschaltbare Last, die es ermöglicht, einen 10-mA-oder 30-mA-RCD/FI-Schutzschalter auszulö- sen. Bei Spannungsprüfungen (L gegen PE) in Anlagen mit RCD/FI-Schutzschal- ter kann bei Betätigung der beiden... -
Seite 7: Einpolige Phasenprüfung (Nur Vp-710 Und Vp-720)
Ab ca.150 V wird zusätzlich die einge- baute Vibrationsfunktion aktiviert wenn beide Drucktasten (11) gedrückt werden. Einpolige Phasenprüfung (nur VP-710 und VP-720) Die einpolige Phasenprüfung funktio- niert ab einer Wechselspannung von ca. 100 V AC Bei der einpoligen Phasenprüfung zur Ermittlung von Außenleitern kann... -
Seite 8: Drehfeldrichtungsbestimmung
Bei der Gegenprobe mit vertauschten Prüf- spitzen darf die LED für Drehfeld [ ] (6) nicht leuchten. Messstellenbeleuchtung (nur VP-710, VP-720) Die Spannungsprüfer besitzen eine Messstel- lenbeleuchtung (4) mittels weißer LED. Dadurch wird die Arbeit unter schlechten Lichtverhältnissen (z.B. Verteiler, Schalt- schränke) erleichtert. -
Seite 9: Batteriewechsel (Nur Vp-710, Vp-720)
(nur VP-710, VP-720) Wenn beim Kurzschließen der Prüfspitzen die LED für Durchgang Rx (7) nicht leuchtet, müssen die Batterien ausgewechselt wer- den. • Den Spannungsprüfer VP-710 (bzw. VP- 720) vollständig vom Messkreis tren- nen. • Mit einem Schraubendreher die zwei Metall-Schauben... -
Seite 10: Technische Daten
Spannungsbereich ....100...400 V AC gegen Erde Frequenzbereich ....40…70 Hz Stromversorgung Stromversorgung (VP-700) ......vom Messobjekt Stromversorgung (nur VP-710, VP-720) ..2 x Batterie 1,5 V Micro IEC LR03 Stromaufnahme (aus Batterie) ....max. 30 mA/ ca. 250 mW Umgebungsbedingungen Temperaturbereich ..-15°C…55°C Feuchte ......max. 95 % rel. -
Seite 11: Beschränkte Garantie & Haftungsbeschränkung
Verschmutzungsgrad ..2 Schutzart......IP 64 Sicherheit ......EN 61243-3, DIN VDE 0682-401 Maße (HxBxT) ....ca. 280 x 78 x 35 mm Gewicht......ca. 270 g (VP-700) ca. 310 g (VP-710, VP-720) Beschränkte Garantie & Haftungsbeschränkung BEHA-AMPROBE-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten wäh- rend der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine... - Seite 12 PADBVP720000.qxd:PADBVP720000 05.08.2010 0:45 Uhr BEHA-Amprobe GmbH In den Engematten 14 79286 Glottertal/Germany Tel.: +49(0)7684/8009-0 Fax: +49(0)7684/8009-410 Technische Hotline: 0900-1267762 (kostenpflichtig 99 Cent/Min) internet: www.beha-amprobe.de 08/2010 PADBVP720000 PHDB0003052101...
