UNITEST
UNITEST

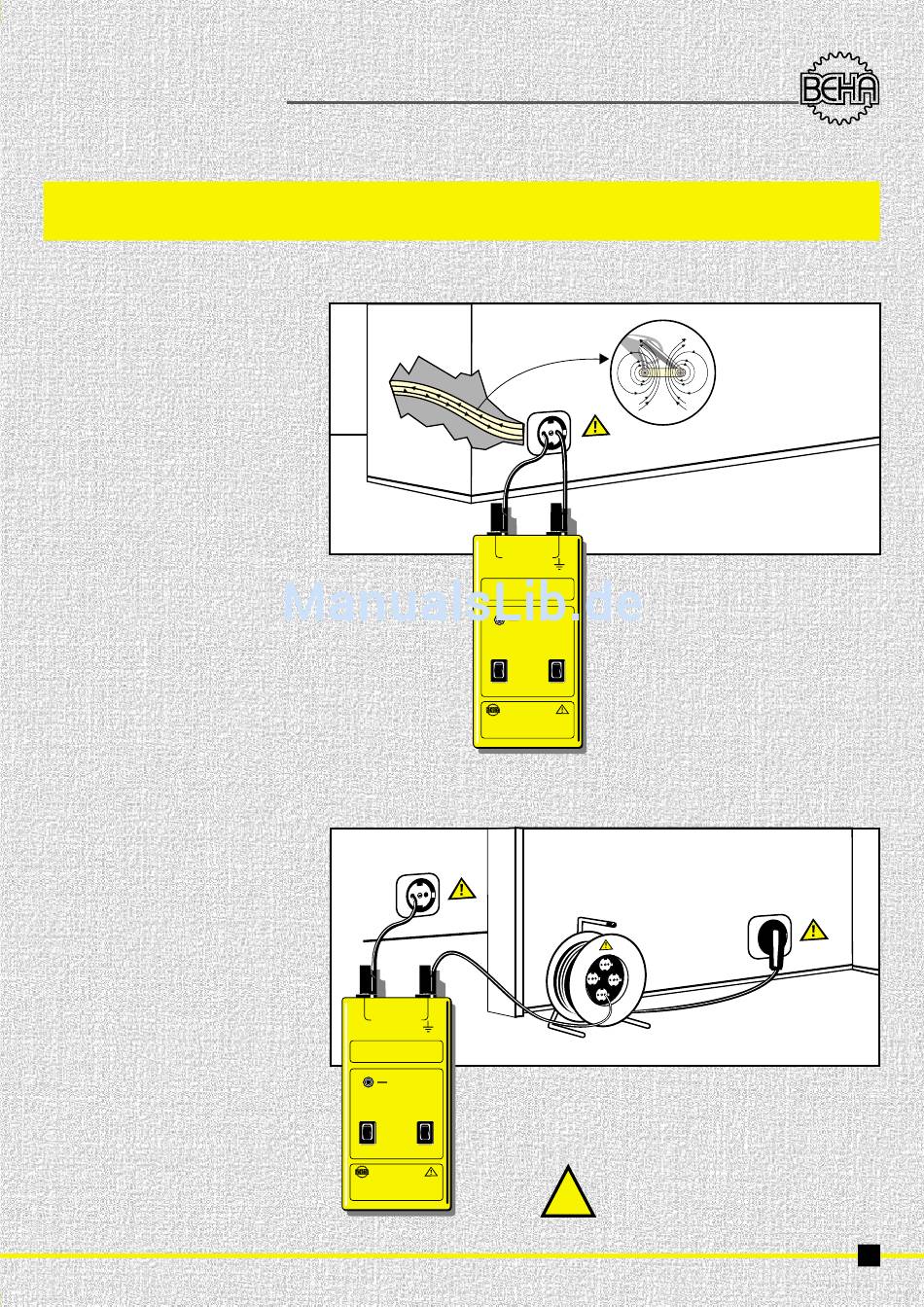

BEISPIEL 1
(zweipolige Anwendung)
Um den im oberen Bild gezeigten Effekt aus-
zuschalten, sollte der Anschluß wie im unte-
ren Bild gezeigt erfolgen.
Hier wird die Rückleitung über ein separates
Kabel hergestellt.
Dadurch wird eine Reichweite auch in span-
nungsführenden Kreisen bis 40 cm erreicht.
Rückleitung bei größerer Entfernung z.B. über
Kabeltrommel (siehe Bild).
(siehe auch Text Anwendungsbeispiel 10).
®
Erhöhung der Reichweite beim Suchen unter Spannung:
max. CAT II / 250 V
GEBER
SIGNAL
SIGNALSTÄRKE
SCHWACH
AUS
STARK
EIN
UNITEST
®
LEITUNGSSUCHER
Best.-Nr. 2031
max. CAT II / 250 V
GEBER
Wird der Geber direkt an Phase und Neutral-
leiter angeschlossen, verläuft das Signal in
SIGNAL
der parallel verlaufenden Leitung hin und zu-
rück (siehe Bild).
SIGNALSTÄRKE
SCHWACH
AUS
Dies hat zur Folge, daß sich das Signal gegen-
seitig nahezu aufhebt.
STARK
EIN
Die Reichweite beträgt daher nur etwa 5 cm.
UNITEST
®
LEITUNGSSUCHER
Best.-Nr. 2031
Bei Anschluß unter Spannung
!
unbedingt Sicherheitsvorschriften
beachten.
®
5
