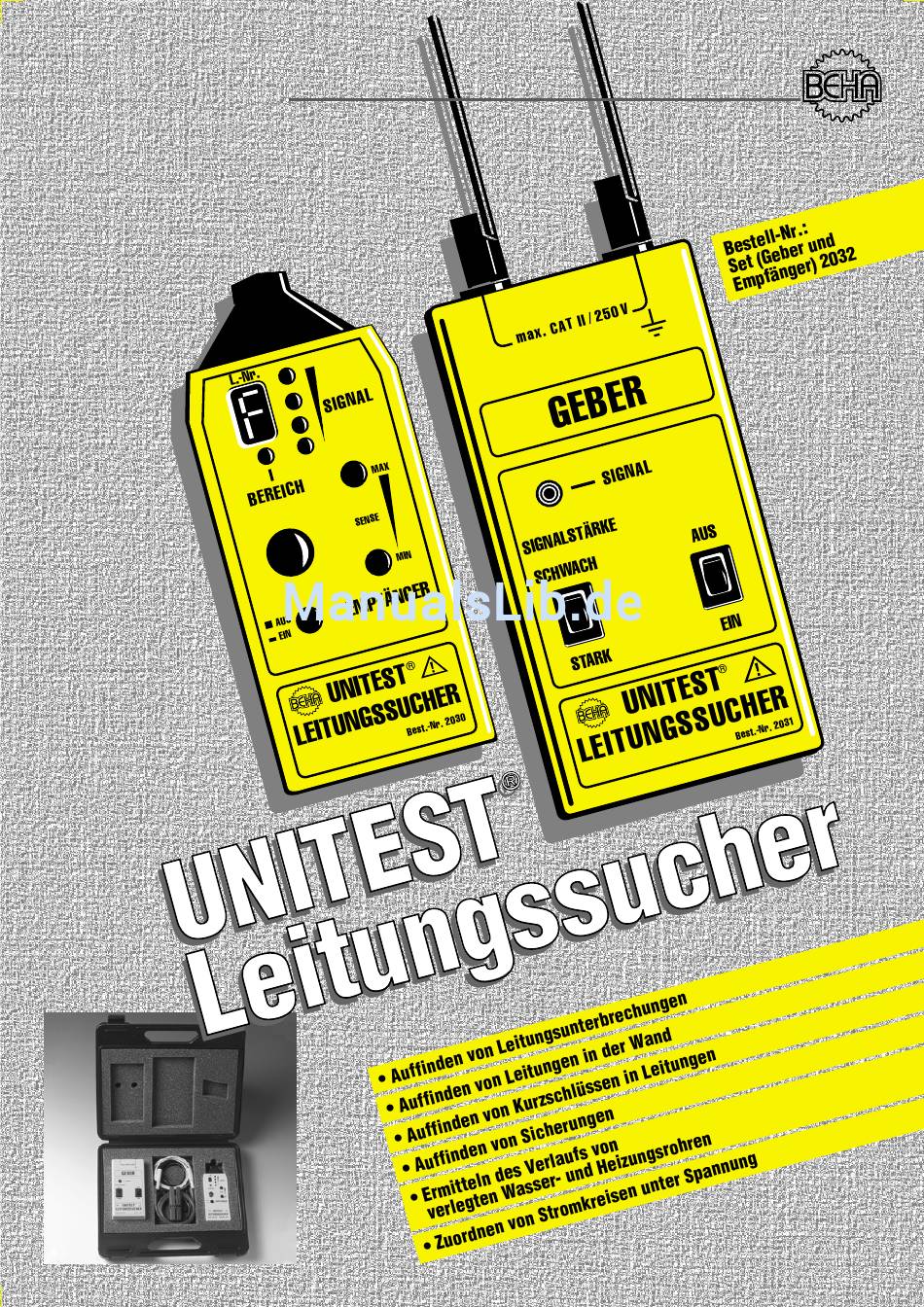

- Seite 1 UNITEST UNITEST ® ® BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG...
-
Seite 2: Hinweise Zur Verhütung Von Unfällen
UNITEST UNITEST ® ® Die Anwendung des Leitungssuchers sollte Spannung stehen können (bei nicht vor- Hinweise zur Verhütung erst dann erfolgen, nachdem die Bedie- schriftsmäßigem Erdwiderstand). von Unfällen: nungsanleitung ausführlich gelesen wurde. Der Leitungssucher darf nur in Anlagen mit Beim Gebrauch des Leitungssuchers sind die den in den technischen Daten angegebenen allgemein gültigen Sicherheitsbestimmun-... - Seite 3 UNITEST UNITEST ® ® 9 die größte Em-pfindlichkeitsstufe Wichtiges darstellt. Gehen Sie jetzt mit dem Anwendungsbeispiel: Empfänger direkt Ihre Mantelleitung terbrechung. Stellen Sie mit dem Um erfolgreich mit diesem Gerät arbeiten zu Taster (5) »SENSE MIN« soweit können, müssen Sie an einem geeigneten zurück, daß...
- Seite 4 UNITEST UNITEST ® ® Dieser Leitungssucher wurde zum Auffinden von metallischen Leitungen (Kabel und Rohre) in Gebäuden konzipiert. Er ist für geschlossene und offene Kreise geeignet. 1. In offenen Kreisen: (einpolige Anwendung) Signal Signal Suchen von Leitungsunterbrechungen in Wand oder Fußboden; Suchen und Verfolgen von Leitungen, Steckdosen, Abzweigdosen, Schaltern usw.
- Seite 5 UNITEST UNITEST ® ® BEISPIEL 1 (zweipolige Anwendung) Erhöhung der Reichweite beim Suchen unter Spannung: max. CAT II / 250 V GEBER Wird der Geber direkt an Phase und Neutral- leiter angeschlossen, verläuft das Signal in SIGNAL der parallel verlaufenden Leitung hin und zu- rück (siehe Bild).
- Seite 6 UNITEST UNITEST ® ® BEISPIEL 2 (einpolige Anwendung) Auffinden und Verfolgen von Voraussetzungen: Leitungen, Steckdosen, Schaltern 1) Der Stromkreis muß spannungsfrei und Abzweigdosen eines Strom- geschaltet sein. kreises in Hausinstallationen 2) Der Neutralleiter und der Schutzleiter müssen funktionsfähig angeschlossen sein.
-
Seite 7: Auffinden Von Leitungsunterbrechungen
UNITEST UNITEST ® ® BEISPIEL 3 (einpolige Anwendung) Voraussetzungen: Auffinden von Leitungsunterbrechungen 1) Der Stromkreis muß spannungsfrei geschaltet sein. 2) Alle nicht benutzten Leitungen müssen gemäß Fig. 3 an einem Hilfserder angeschlossen sein. 3) Geber gemäß Fig. 3 an eine Ader und einen Hilfserder anschließen. - Seite 8 UNITEST UNITEST ® ® BEISPIEL 4 (einpolige Anwendung) Auffinden von Engstellen Voraussetzungen: (Verstopfungen) in 1) Eventuell vorhandene Stromkreise im Rohr müssen spannungsfrei geschaltet Installationsrohren und geerdet sein. 2) Geber gemäß Fig. 4 an die Metallspirale und einen Hilfserder anschließen. 4) Verfahren Sie bei diesem Beispiel, wie im Anwendungsbeispiel beschrieben.
- Seite 9 UNITEST UNITEST ® ® BEISPIEL 5 (zweipolige Anwendung) Voraussetzungen: Auffinden von Kurzschlüssen in Leitungen 1) Eventuell vorhandene Stromkreise im Kabel müssen spannungsfrei geschaltet sein. 2) Geber gemäß Fig. 5 anschließen. 3) Verfahren Sie bei diesem Beispiel, wie im Anwendungsbeispiel beschrieben.
- Seite 10 UNITEST UNITEST ® ® BEISPIEL 6 (zweipolige Anwendung) Suchen von Sicherungen Sie speisen in einem Mehrfamilienhaus im Stromkreis einer beliebigen Wohnung in einer Steckdose zwischen L1 und N ein und schal- ten den Geber auf »SCHWACH«. Das Signal können Sie in der Unterverteilung und in der Hauptverteilung durch die Ge- bervoreinstellung »SCHWACH«...
- Seite 11 UNITEST UNITEST ® ® BEISPIEL 7 (einpolige Anwendung) Auffinden einer gesamten Praxisgerechtes Anwendungsbeispiel: Hausverdrahtung Um alle elektrischen Leitungen in einem Haus mit einem Arbeitsgang zu bestimmen, können Sie folgendermaßen vorgehen: Sie entfernen in der Hauptverteilung die Brücke zwischen »PE« und »N«.
- Seite 12 UNITEST UNITEST ® ® BEISPIEL 8 (einpolige Anwendung) Zentimetergenaues Orten von Wird zum Orten einer Leitungsunterbrechung angeschlossen, so wird auf der linken Hälfte mit einem Geber von einem Leitungsende der Leitungsunterbrechung mit dem Empfän- Leitungsunterbrechungen eingespeist, kann die Unterbrechungsstelle ger ein »E« angezeigt. Wenn Sie über die durch Verwendung zweier Geber durch ein Feldübersprechen unter schlechten...
- Seite 13 UNITEST UNITEST ® ® BEISPIEL 9 (einpolige Anwendung) Fehlerortung an einer Anmerkung: elektrischen Fußbodenheizung Sollte sich über den Heizungsdrähten eine Abschirmmatte bzw. ein Abschirmgeflecht befinden, so darf dort keine Verbindung zur Erde ( ) bestehen. Gegebenenfalls Abschirmung von Erde ab- klemmen.
-
Seite 14: Verfolgen Von Leitungen Mit Größerer Ortungstiefe
UNITEST UNITEST ® ® BEISPIEL 10 (zweipolige Anwendung) Verfolgen von Leitungen Wird die zweipolige Anwendungsart mit mehradrigen Kabeln durchgeführt (z.B. NYM mit größerer Ortungstiefe 3x1,5mm ), ist die Ortungstiefe stark einge- schränkt. Die Ursache liegt darin, daß die Hin- und Rückleitungen sehr dicht beieinander liegen und dadurch eine starke Verzerrung des erzeugten magnetischen Feldes auftritt. - Seite 15 UNITEST UNITEST ® ® BEISPIEL 11 (einpolige Anwendung) Verfolgen von verlegten Folgendes sollte beachtet werden: Wasser- und Heizungsrohren Die zu suchende Leitung muß vom Potential- ausgleich getrennt werden. ACHTUNG! Aus Sicherheitsgründen elektrische Anlage freischalten! Geber am Fundamenterder an die Erdbuchse anschließen.
-
Seite 16: Ermitteln Des Verlaufs Von Verlegten Wasser- Und Heizungsrohren
UNITEST UNITEST ® ® BEISPIEL 12 (einpolige Anwendung) Ermitteln des Verlaufs Voraussetzungen: von verlegten Wasser- und 1) Die entsprechenden Wasser- und Heizungsrohren Heizungsrohre müssen, wenn möglich, vom Erdanschluß getrennt sein. 2) Geber gemäß Figur 7 anschließen. 3) Verfahren Sie bei diesem Beispiel, wie im Anwendungsbeispiel beschrieben. - Seite 17 UNITEST UNITEST ® ® BEISPIEL 13 (zweipolige Anwendung) Sortieren oder Bestimmen Voraussetzungen: von verlegten Leitungen 1) Eventuell vorhandene Stromkreise im Kabel müssen spannungsfrei geschaltet sein. 2) Die Aderenden müssen verdrillt und elektrisch miteinander verbunden sein. 3) Mehrere Geber mit verschiedenen Geber- signalen (A bis F oder 0 bis 9) erforderlich.
- Seite 18 UNITEST UNITEST ® ® Garantie 12 Monate Garantie UNITEST-Geräte unterliegen einer strengen Beschädigungen durch Sturz oder falsche Qualitätskontrolle. Sollten in der täglichen Handhabung sind vom Garantieanspruch aus- Praxis dennoch Fehler in der Funktion auftre- geschlossen. Wenn nach Ablauf der Garan- ten, so gewähren wir eine Garantie von 12...
- Seite 19 UNITEST UNITEST ® ® Bedienelemente GEBER: Anschluß Anschluß Anzeige Gebersignal Signalstärkeeinstellung für »STARK« (Signal- lampe blinkt stark) »SCHWACH« (Signallampe blinkt schwach) verstärkt Empfindlich- keit um das 5 – 6fache Ein/Aus-Schalter Bedienelemente EMPFÄNGER: 7-Segmentanzeige zur Anzeige der Leitungsnummer, Batteriezustand des Empfängers und des Gebers (Anzeige »L«...
- Seite 20 UNITEST UNITEST ® ® Ein Batteriewechsel wird beim Empfänger Um falsche Prüfergebnisse auszuschließen, Batteriewechsel erforderlich, wenn im Anzeigedisplay die sollte die Batterie erneuert werden. Entladene beiden seitlichen Segmente der Anzeige (1) Batterien dürfen nicht im Gerät verbleiben. beginnen, abwechselnd zu blinken.
