UNITEST UNITEST
BEISPIEL 12
(einpolige Anwendung)
Fig. 7
max. CAT II / 250 V
GEBER
SIGNAL
SIGNALSTÄRKE
SCHWACH AUS
STARK EIN
UNITEST ®
LEITUNGSSUCHER
Best.-Nr. 2031
16
®

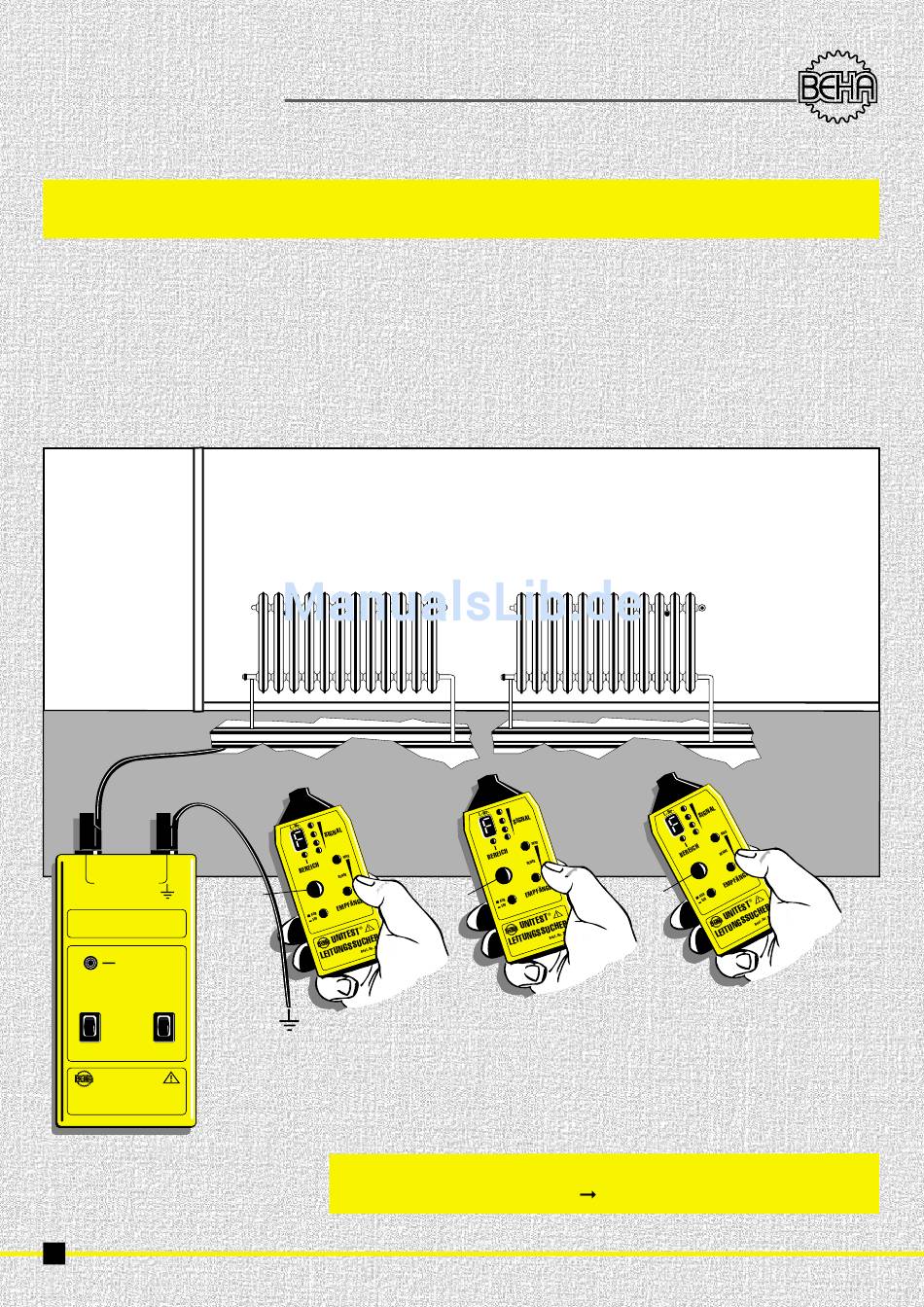

Ermitteln des Verlaufs
von verlegten Wasser- und
Heizungsrohren
Heizkörper
Signal
»7«
Ortungstiefe ca. 0. . . 40 cm
Bitte beachten:
Heizkörper
Signal
»7«
Durch Berühren der Berührungselektrode »7« wird die
Empfindlichkeit
Voraussetzungen:
1) Die entsprechenden Wasser- und
Heizungsrohre müssen, wenn möglich,
vom Erdanschluß getrennt sein.
2) Geber gemäß Figur 7 anschließen.
3) Verfahren Sie bei diesem Beispiel, wie im
Anwendungsbeispiel beschrieben.
Signal
»7«
Als Erdanschluß kann auch der ordnungsge-
mäß angeschlossene Schutzkontakt einer
Schutzkontakt-Steckdose benutzt werden.
Reichweite bis Faktor 1.5 erhöht.
®
