Beha-Amprobe UNITEST Bedienungsanleitung Seite 4

UNITEST UNITEST

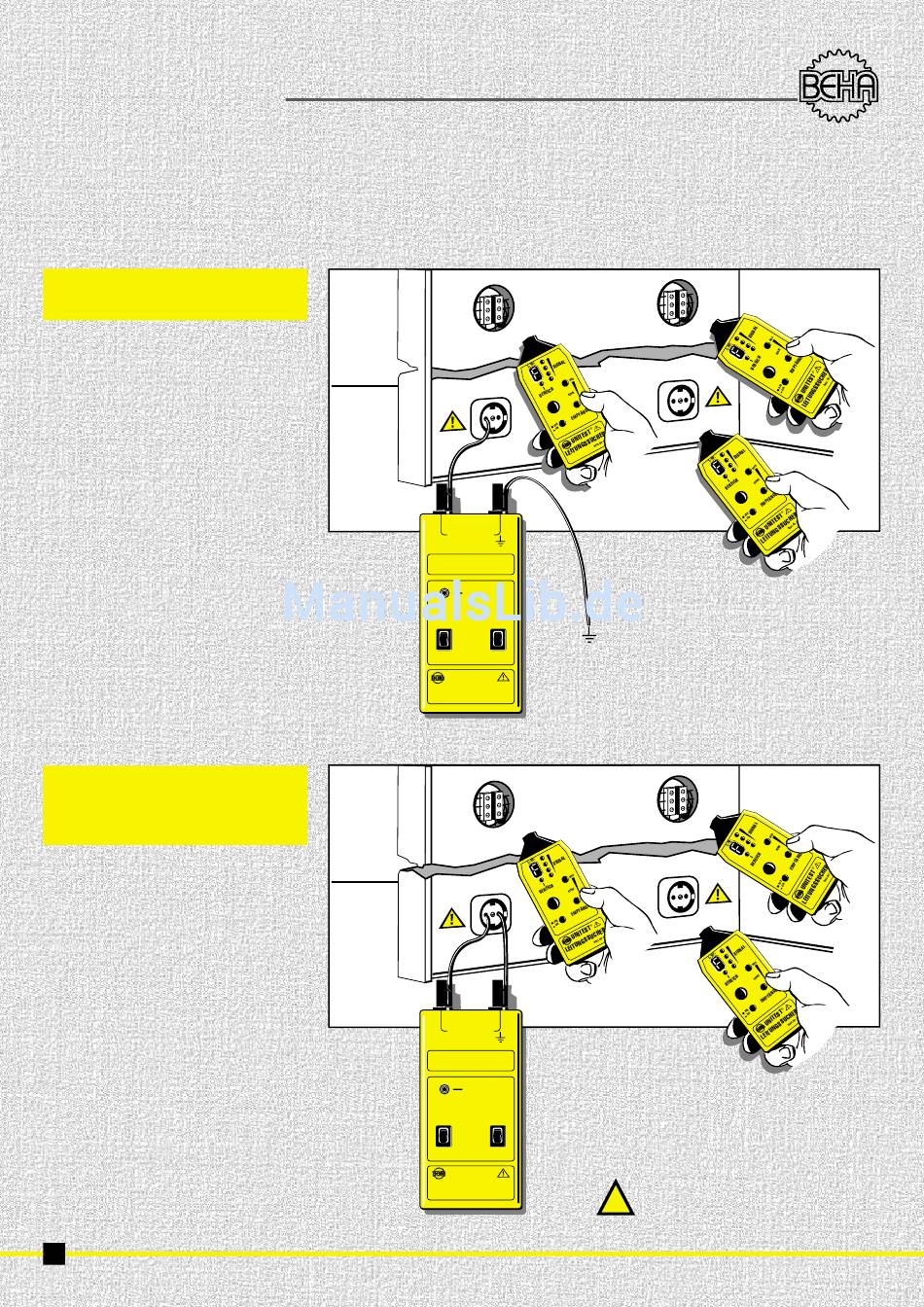

1. In offenen Kreisen:
(einpolige Anwendung)
Suchen von Leitungsunterbrechungen in Wand
oder Fußboden; Suchen und Verfolgen von
Leitungen, Steckdosen, Abzweigdosen,
Schaltern usw. in Hausinstallationen; Suchen
von Engstellen bzw. Knickstellen oder Ver-
stopfungen in Installationsrohren mittels Me-
tallspirale.
Offene Kreise eignen sich z.B. zum Auffinden
von Steckdosen, Schaltern etc. in spannungs-
freien Anlagen. Der Schutzleiter muß funk-
tionsfähig angeschlossen sein.
Als Erdanschluß am Geber kann auch der
ordnungsgemäß angeschlossene Schutzkon-
takt einer Schutzkontakt-Steckdose benutzt
werden.
Die Ortungstiefe beträgt ca. 0. . . 40 cm.
2. In geschlossenen
Kreisen:
(zweipolige Anwendung)
Auffinden von Kurzschlüssen und Sortieren
von Leitungen, z. B. Stromkreise, span-
nungsführend oder spannungsfrei. Span-
nungsfreie Stromkreise werden direkt von der
Batterie des Gerätes gespeist. Bei span-
nungsführenden Stromkreisen entnimmt der
Geber die Energie aus dem Stromkreis. Ein
Umschalten des Gebers ist nicht erforderlich
(erfolgt automatisch). Der Geber ist span-
nungsfest bis 250 V AC/DC.
Beispiel für einen geschlossenen Kreis:
Geschlossene Kreise eignen sich z.B. zum
Auffinden von Steckdosen, Schaltern, Siche-
rungen etc. in unter Spannung stehenden
Hausinstallationen.
Die Ortungstiefe beträgt ca. 0. . . 5 cm.
4
®
Dieser Leitungssucher wurde zum Auffinden von metallischen Leitungen
(Kabel und Rohre) in Gebäuden konzipiert. Er ist für geschlossene und offene
Kreise geeignet.
Signal
max. CAT II / 250 V
GEBER
SIGNAL
SIGNALSTÄRKE
SCHWACH
STARK
UNITEST
LEITUNGSSUCHER
max. CAT II / 250 V
GEBER
SIGNAL
SIGNALSTÄRKE
SCHWACH
STARK
UNITEST
LEITUNGSSUCHER
AUS
EIN
®
Best.-Nr. 2031
Signal
AUS
EIN
®
Bei Anschluß unter Spannung unbedingt
!
Best.-Nr. 2031
Sicherheitsvorschriften beachten.
Signal
Signal
Signal
Signal
®
