Hinweise zur Verhütung
von Unfällen:
!
Theoretisches
Funktionsprinzip:
Für geschlossene
Stromkreise gibt es beim
Leitungssucher mehrere
Möglichkeiten:
Bitte beachten Sie:
2
®
Die Anwendung des Leitungssuchers sollte
erst dann erfolgen, nachdem die Bedie-
nungsanleitung ausführlich gelesen wurde.
Beim Gebrauch des Leitungssuchers sind die
allgemein gültigen Sicherheitsbestimmun-
gen nach VDE zu beachten.
Der Geber sollte nur von der Phase gegen
Neutralleiter angeschlossen werden. Wird der
Geber jedoch von der Phase gegen den Schutz-
leiter angeschlossen, ist die Funktionssicher-
heit des Schutzleiters nach DIN VDE 0100
vorher zu prüfen, da bei Anschluß des Gebers
von Phase gegen Erde im Fehlerfalle alle mit
Erde in Verbindung stehenden Teile unter
Fig. 1

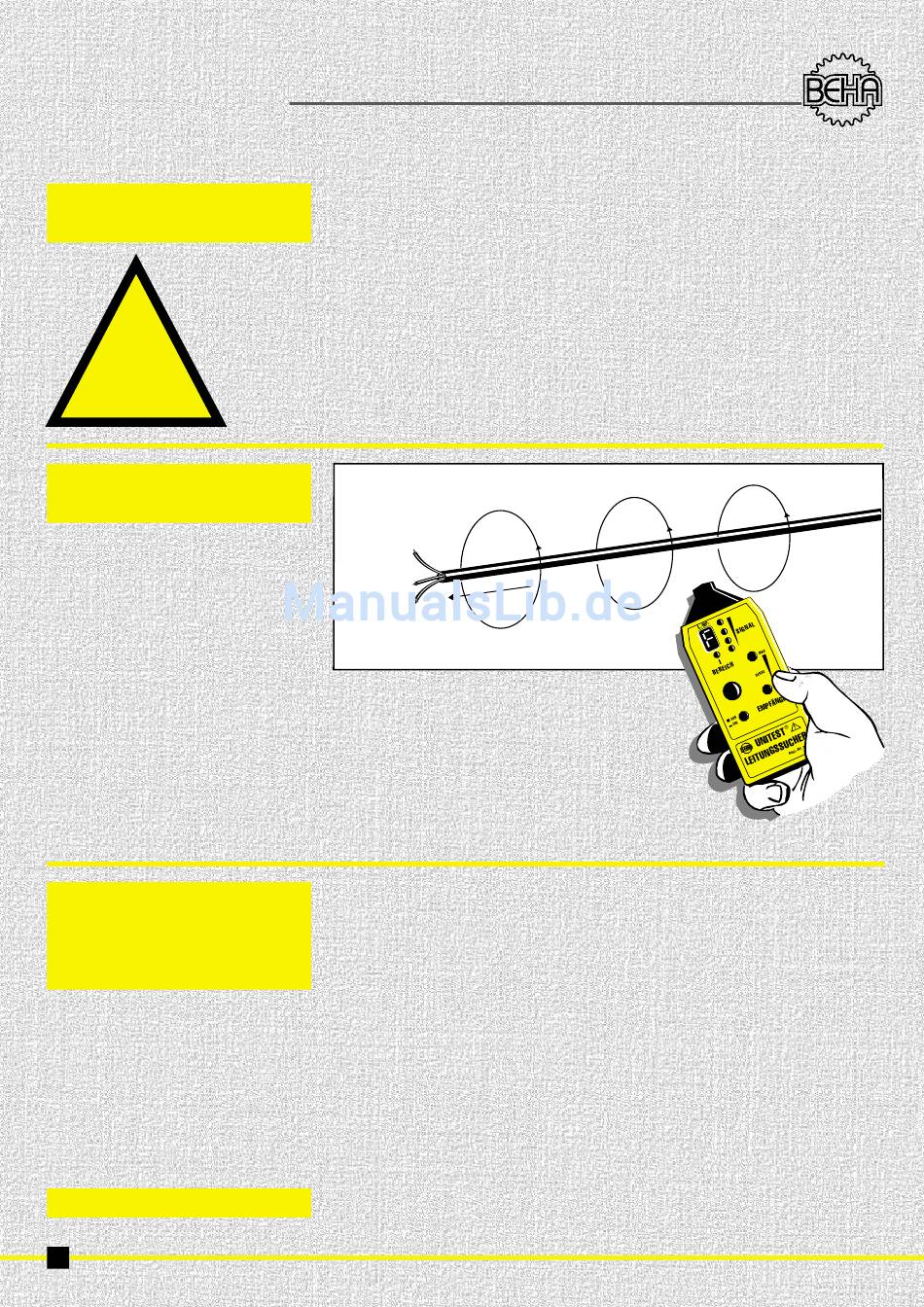

Der BEHA Leitungssucher besteht aus einem Geber und
einem Empfänger. Das vom Geber erzeugte Signal besteht
aus einem modulierten Strom, der um einen Leiter ein
elektromagnetisches Feld erzeugt (siehe Fig.1).
Dieses um den Leiter ausgerichtete elektromagnetische Feld
induziert eine Spannung in der Empfängerspule. Die induzierte
Spannung wird vom Empfänger verstärkt, decodiert, in das
Ursprungssignal umgewandelt und erscheint in der Anzeige.
Der Geber muß immer so für eine Anwendung angeschlossen
werden, daß ein geschlossener Stromkreis entsteht.
1. Möglichkeit (einpolige Anwendung)
Anschluß des Gebers an nur einen Leiter. In
dieser Betriebsart wird der Geber von der
eingebauten Batterie gespeist. Da das vom
Geber erzeugte Signal hochfrequenten Ur-
sprungs ist, kann auch nur ein einziger Leiter
gesucht oder verfolgt werden. Den zweiten
Leiter ersetzt die Erde.
Mit dieser Anordnung fließt ein hochfrequen-
ter Strom durch den Leiter über die Luft zu-
rück zur Erde, ganz ähnlich wie bei einem
Radiosender und einem Radioempfänger. Wir
wollen diese beschriebene Betriebsart ab jetzt
die einpolige Anwendung nennen.
Der BEHA-Leitungssucher kann nur Leitungen orten, die nach dem physikalischen Prinzip
korrekt angeschlossen wurden.
Spannung stehen können (bei nicht vor-
schriftsmäßigem Erdwiderstand).
Der Leitungssucher darf nur in Anlagen mit
den in den technischen Daten angegebenen
Nennspannungen benutzt werden.
Unbefugte dürfen weder die Geräte, noch das
Zubehör zerlegen. Beim Auswechseln der
Batterien müssen die Geräte vorher vom Netz
getrennt werden. Benutzen Sie den Leitungs-
sucher nur in sauberer und trockener Umge-
bung. Die Anwendung des Leitungssuchers
darf nur mit dem mitgelieferten Zubehör er-
folgen. Nach Gebrauch des Gerätes sollte es
vom Netz getrennt und abgeschaltet werden.
2. Möglichkeit (zweipolige Anwendung)
Anschluß des Gebers an das Netz. Der Geber
wird vom Netz gespeist. Hier fließt der Modu-
lationsstrom vom Geber zum Beispiel in die
Phase, zum Transformator und über den Neu-
tralleiter zurück zum Geber. Eine weitere Mög-
lichkeit besteht für spannungslose Anlagen,
indem der Geber an zwei Leitungsanfängen
angeschlossen und die Leitungsenden kurz-
geschlossen werden. Somit entsteht ebenfalls
ein geschlossener Stromkreis. Der Geber wird
dann von der eingebauten Batterie gespeist.
Wir wollen diese beschriebene Betriebsart ab
jetzt die zweipolige Anwendung nennen.
Die Ortungstiefe liegt bei ca. 0 . . . 40 cm.
®
