2 Angaben zum Produkt
2.7.2 Anschlussmaße mit Zubehör Anschluss-Set seitlich links/rechts (Zubehör Nr. 1668/1672)
150

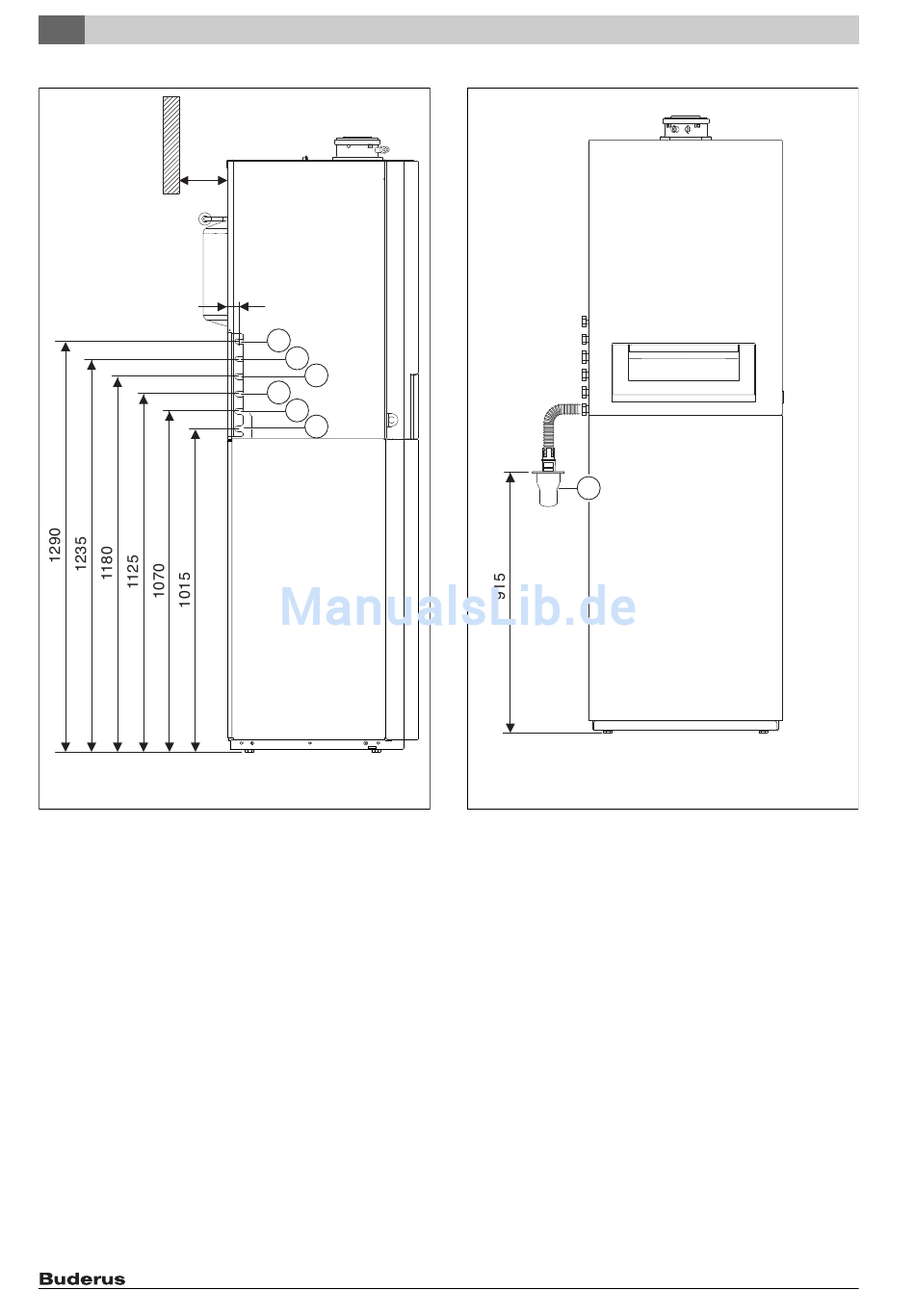

Bild 4 Anschlussmaße für GB172-.. T210SR V2 mit Anschluss-Set
seitlich (Zubehör) (Maße in mm)
Legende zu Bild 4 und 5:
[1] Zirkulation G½
[2] Gas G½
[3] Kaltwasser G¾
[4] Heizungsvorlauf G¾
[5] Heizungsrücklauf G¾
[6] Warmwasser G¾
[7] Siphon (Zubehör)
10
35
1
2
3
4
5
6
6 720 807 191-27.1O
7
Bild 5 Anschlussmaße für GB172-.. T210SR V2 mit Anschluss-Set
seitlich (Zubehör) (Maße in mm)
Logamax plus GB172T V2 – 6720807191 (2015/03)
6 720 807 191-28.1O
