15 Inspektion und Wartung
▶ Manometer herausziehen.
Bild 279
▶ Abdeckung links und rechts abnehmen und jeweils Stecker abziehen.
4 x
3.
1.
Bild 280
▶ Basiscontroller BC25 beidseitig ausklipsen.
Bild 281
120
1.
2.
2.
6 720 647 455-45.2O
6 720 647 455-47.2O

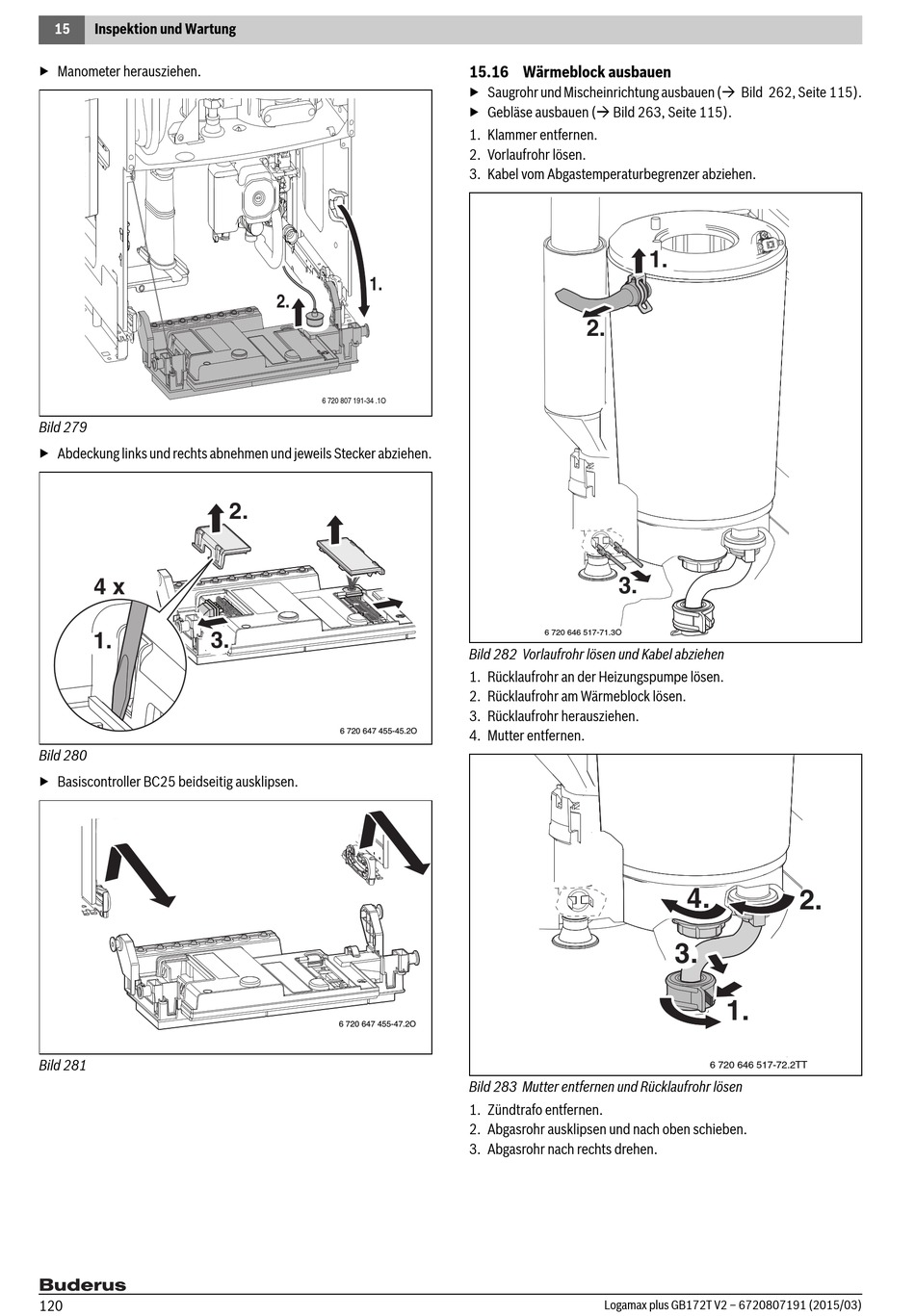

15.16 Wärmeblock ausbauen
▶ Saugrohr und Mischeinrichtung ausbauen ( Bild 262, Seite 115).
▶ Gebläse ausbauen ( Bild 263, Seite 115).
1. Klammer entfernen.
2. Vorlaufrohr lösen.
3. Kabel vom Abgastemperaturbegrenzer abziehen.
2.
3.
6 720 646 517-71.3O
Bild 282 Vorlaufrohr lösen und Kabel abziehen
1. Rücklaufrohr an der Heizungspumpe lösen.
2. Rücklaufrohr am Wärmeblock lösen.
3. Rücklaufrohr herausziehen.
4. Mutter entfernen.
Bild 283 Mutter entfernen und Rücklaufrohr lösen
1. Zündtrafo entfernen.
2. Abgasrohr ausklipsen und nach oben schieben.
3. Abgasrohr nach rechts drehen.
Logamax plus GB172T V2 – 6720807191 (2015/03)
1.
4.
2.
8. 8. 3.
1.
6 720 646 517-72.2TT
