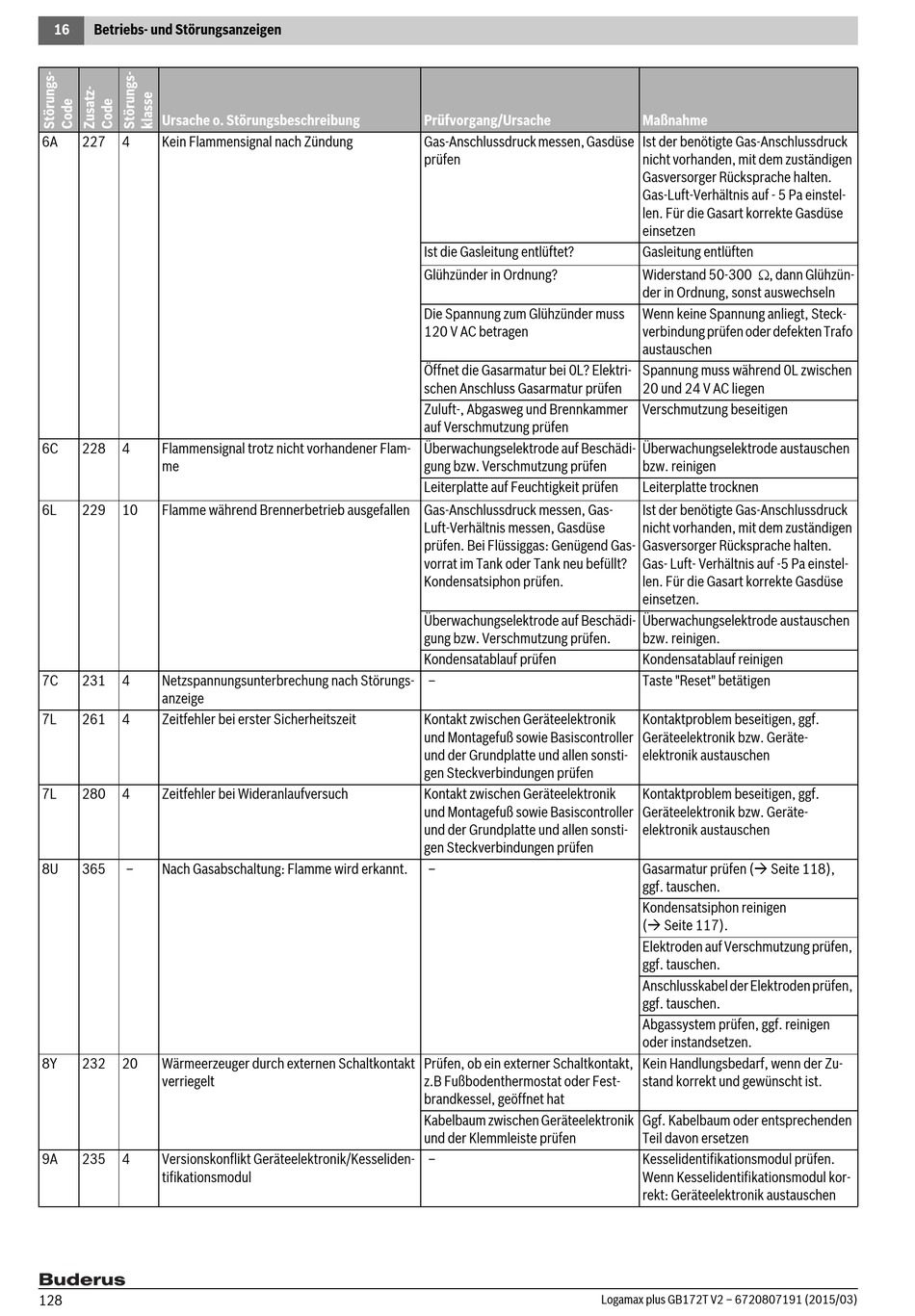

16 Betriebs- und Störungsanzeigen
Ursache o. Störungsbeschreibung
6A 227 4 Kein Flammensignal nach Zündung
6C 228 4 Flammensignal trotz nicht vorhandener Flam-
me
6L 229 10 Flamme während Brennerbetrieb ausgefallen Gas-Anschlussdruck messen, Gas-
7C 231 4 Netzspannungsunterbrechung nach Störungs-
anzeige
7L 261 4 Zeitfehler bei erster Sicherheitszeit
7L 280 4 Zeitfehler bei Wideranlaufversuch
8U 365 – Nach Gasabschaltung: Flamme wird erkannt.
8Y 232 20 Wärmeerzeuger durch externen Schaltkontakt
verriegelt
9A 235 4 Versionskonflikt Geräteelektronik/Kesseliden-
tifikationsmodul
128
Prüfvorgang/Ursache
Gas-Anschlussdruck messen, Gasdüse
prüfen
Ist die Gasleitung entlüftet?
Glühzünder in Ordnung?
Die Spannung zum Glühzünder muss
120 V AC betragen
Öffnet die Gasarmatur bei 0L? Elektri-
schen Anschluss Gasarmatur prüfen
Zuluft-, Abgasweg und Brennkammer
auf Verschmutzung prüfen
Überwachungselektrode auf Beschädi-
gung bzw. Verschmutzung prüfen
Leiterplatte auf Feuchtigkeit prüfen
Luft-Verhältnis messen, Gasdüse
prüfen. Bei Flüssiggas: Genügend Gas-
vorrat im Tank oder Tank neu befüllt?
Kondensatsiphon prüfen.
Überwachungselektrode auf Beschädi-
gung bzw. Verschmutzung prüfen.
Kondensatablauf prüfen
–
Kontakt zwischen Geräteelektronik
und Montagefuß sowie Basiscontroller
und der Grundplatte und allen sonsti-
gen Steckverbindungen prüfen
Kontakt zwischen Geräteelektronik
und Montagefuß sowie Basiscontroller
und der Grundplatte und allen sonsti-
gen Steckverbindungen prüfen
–
Prüfen, ob ein externer Schaltkontakt,
z.B Fußbodenthermostat oder Fest-
brandkessel, geöffnet hat
Kabelbaum zwischen Geräteelektronik
und der Klemmleiste prüfen
–
Maßnahme
Ist der benötigte Gas-Anschlussdruck
nicht vorhanden, mit dem zuständigen
Gasversorger Rücksprache halten.
Gas-Luft-Verhältnis auf - 5 Pa einstel-
len. Für die Gasart korrekte Gasdüse
einsetzen
Gasleitung entlüften
Widerstand 50-300 , dann Glühzün-
der in Ordnung, sonst auswechseln
Wenn keine Spannung anliegt, Steck-
verbindung prüfen oder defekten Trafo
austauschen
Spannung muss während 0L zwischen
20 und 24 V AC liegen
Verschmutzung beseitigen
Überwachungselektrode austauschen
bzw. reinigen
Leiterplatte trocknen
Ist der benötigte Gas-Anschlussdruck
nicht vorhanden, mit dem zuständigen
Gasversorger Rücksprache halten.
Gas- Luft- Verhältnis auf -5 Pa einstel-
len. Für die Gasart korrekte Gasdüse
einsetzen.
Überwachungselektrode austauschen
bzw. reinigen.
Kondensatablauf reinigen
Taste "Reset" betätigen
Kontaktproblem beseitigen, ggf.
Geräteelektronik bzw. Geräte-
elektronik austauschen
Kontaktproblem beseitigen, ggf.
Geräteelektronik bzw. Geräte-
elektronik austauschen
Gasarmatur prüfen ( Seite 118),
ggf. tauschen.
Kondensatsiphon reinigen
( Seite 117).
Elektroden auf Verschmutzung prüfen,
ggf. tauschen.
Anschlusskabel der Elektroden prüfen,
ggf. tauschen.
Abgassystem prüfen, ggf. reinigen
oder instandsetzen.
Kein Handlungsbedarf, wenn der Zu-
stand korrekt und gewünscht ist.
Ggf. Kabelbaum oder entsprechenden
Teil davon ersetzen
Kesselidentifikationsmodul prüfen.
Wenn Kesselidentifikationsmodul kor-
rekt: Geräteelektronik austauschen
Logamax plus GB172T V2 – 6720807191 (2015/03)
