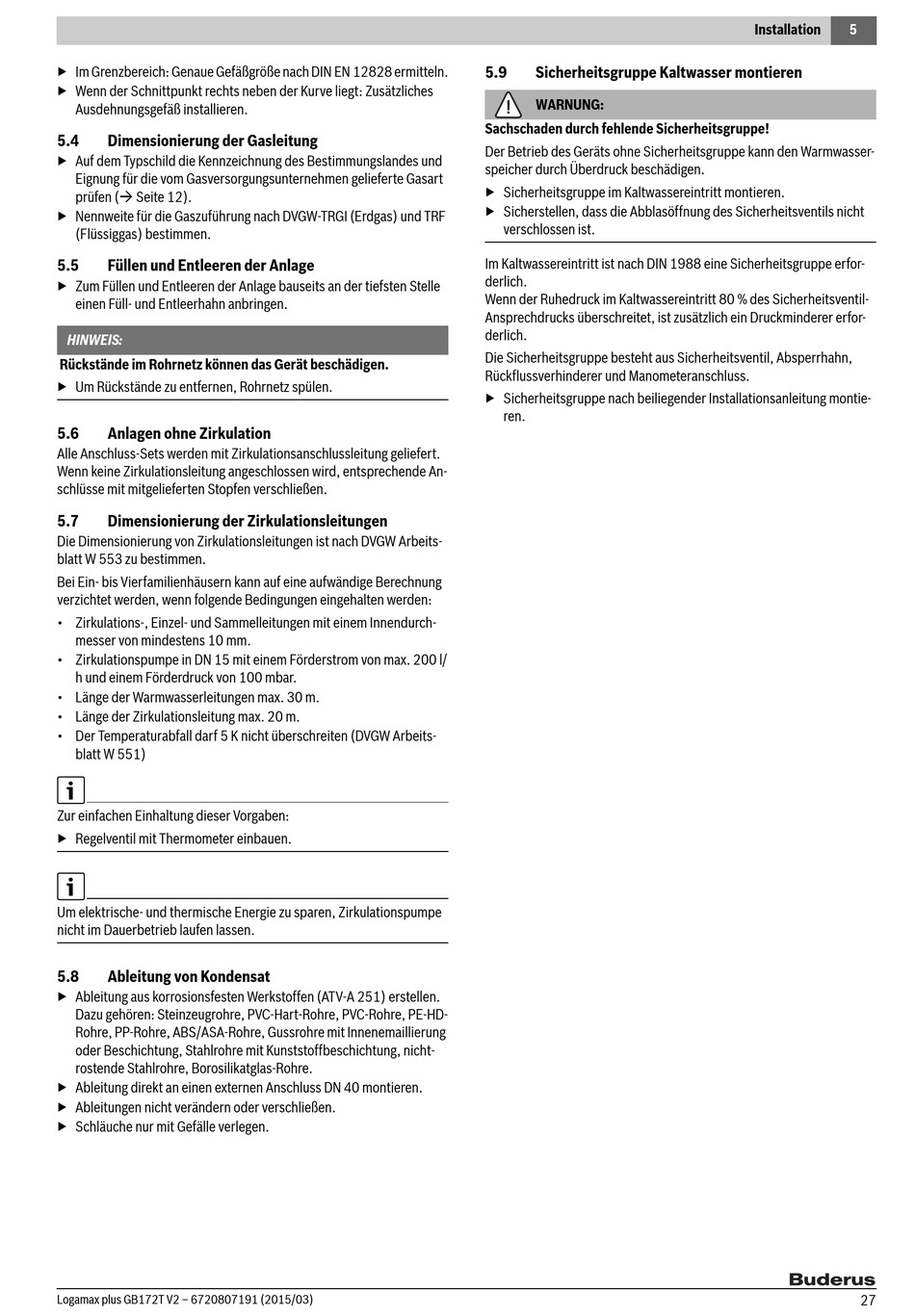

▶ Im Grenzbereich: Genaue Gefäßgröße nach DIN EN 12828 ermitteln.
▶ Wenn der Schnittpunkt rechts neben der Kurve liegt: Zusätzliches
Ausdehnungsgefäß installieren.
5.4

Dimensionierung der Gasleitung

▶ Auf dem Typschild die Kennzeichnung des Bestimmungslandes und
Eignung für die vom Gasversorgungsunternehmen gelieferte Gasart
prüfen ( Seite 12).
▶ Nennweite für die Gaszuführung nach DVGW-TRGI (Erdgas) und TRF
(Flüssiggas) bestimmen.
5.5 Füllen und Entleeren der Anlage
▶ Zum Füllen und Entleeren der Anlage bauseits an der tiefsten Stelle
einen Füll- und Entleerhahn anbringen.
HINWEIS:
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Um Rückstände zu entfernen, Rohrnetz spülen.
5.6

Anlagen ohne Zirkulation

Alle Anschluss-Sets werden mit Zirkulationsanschlussleitung geliefert.
Wenn keine Zirkulationsleitung angeschlossen wird, entsprechende An-
schlüsse mit mitgelieferten Stopfen verschließen.
5.7

Dimensionierung der Zirkulationsleitungen

Die Dimensionierung von Zirkulationsleitungen ist nach DVGW Arbeits-
blatt W 553 zu bestimmen.
Bei Ein- bis Vierfamilienhäusern kann auf eine aufwändige Berechnung
verzichtet werden, wenn folgende Bedingungen eingehalten werden:
• Zirkulations-, Einzel- und Sammelleitungen mit einem Innendurch-
messer von mindestens 10 mm.
• Zirkulationspumpe in DN 15 mit einem Förderstrom von max. 200 l/
h und einem Förderdruck von 100 mbar.
• Länge der Warmwasserleitungen max. 30 m.
• Länge der Zirkulationsleitung max. 20 m.
• Der Temperaturabfall darf 5 K nicht überschreiten (DVGW Arbeits-
blatt W 551)
Zur einfachen Einhaltung dieser Vorgaben:
▶ Regelventil mit Thermometer einbauen.
Um elektrische- und thermische Energie zu sparen, Zirkulationspumpe
nicht im Dauerbetrieb laufen lassen.
5.8

Ableitung von Kondensat

▶ Ableitung aus korrosionsfesten Werkstoffen (ATV-A 251) erstellen.
Dazu gehören: Steinzeugrohre, PVC-Hart-Rohre, PVC-Rohre, PE-HD-
Rohre, PP-Rohre, ABS/ASA-Rohre, Gussrohre mit Innenemaillierung
oder Beschichtung, Stahlrohre mit Kunststoffbeschichtung, nicht-
rostende Stahlrohre, Borosilikatglas-Rohre.
▶ Ableitung direkt an einen externen Anschluss DN 40 montieren.
▶ Ableitungen nicht verändern oder verschließen.
▶ Schläuche nur mit Gefälle verlegen.
Logamax plus GB172T V2 – 6720807191 (2015/03)
5.9

Sicherheitsgruppe Kaltwasser montieren

WARNUNG:
Sachschaden durch fehlende Sicherheitsgruppe!
Der Betrieb des Geräts ohne Sicherheitsgruppe kann den Warmwasser-
speicher durch Überdruck beschädigen.
▶ Sicherheitsgruppe im Kaltwassereintritt montieren.
▶ Sicherstellen, dass die Abblasöffnung des Sicherheitsventils nicht
verschlossen ist.
Im Kaltwassereintritt ist nach DIN 1988 eine Sicherheitsgruppe erfor-
derlich.
Wenn der Ruhedruck im Kaltwassereintritt 80 % des Sicherheitsventil-
Ansprechdrucks überschreitet, ist zusätzlich ein Druckminderer erfor-
derlich.
Die Sicherheitsgruppe besteht aus Sicherheitsventil, Absperrhahn,
Rückflussverhinderer und Manometeranschluss.
▶ Sicherheitsgruppe nach beiliegender Installationsanleitung montie-
ren.
Installation 5
27
