Buderus Logamax plus GB122-11 Serviceanleitung
Vorschau ausblenden
Andere Handbücher für Logamax plus GB122-11:
- Serviceanleitung (68 Seiten) ,
- Montage- und wartungsanweisung (56 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Buderus Logamax plus GB122-11
Inhaltszusammenfassung für Buderus Logamax plus GB122-11

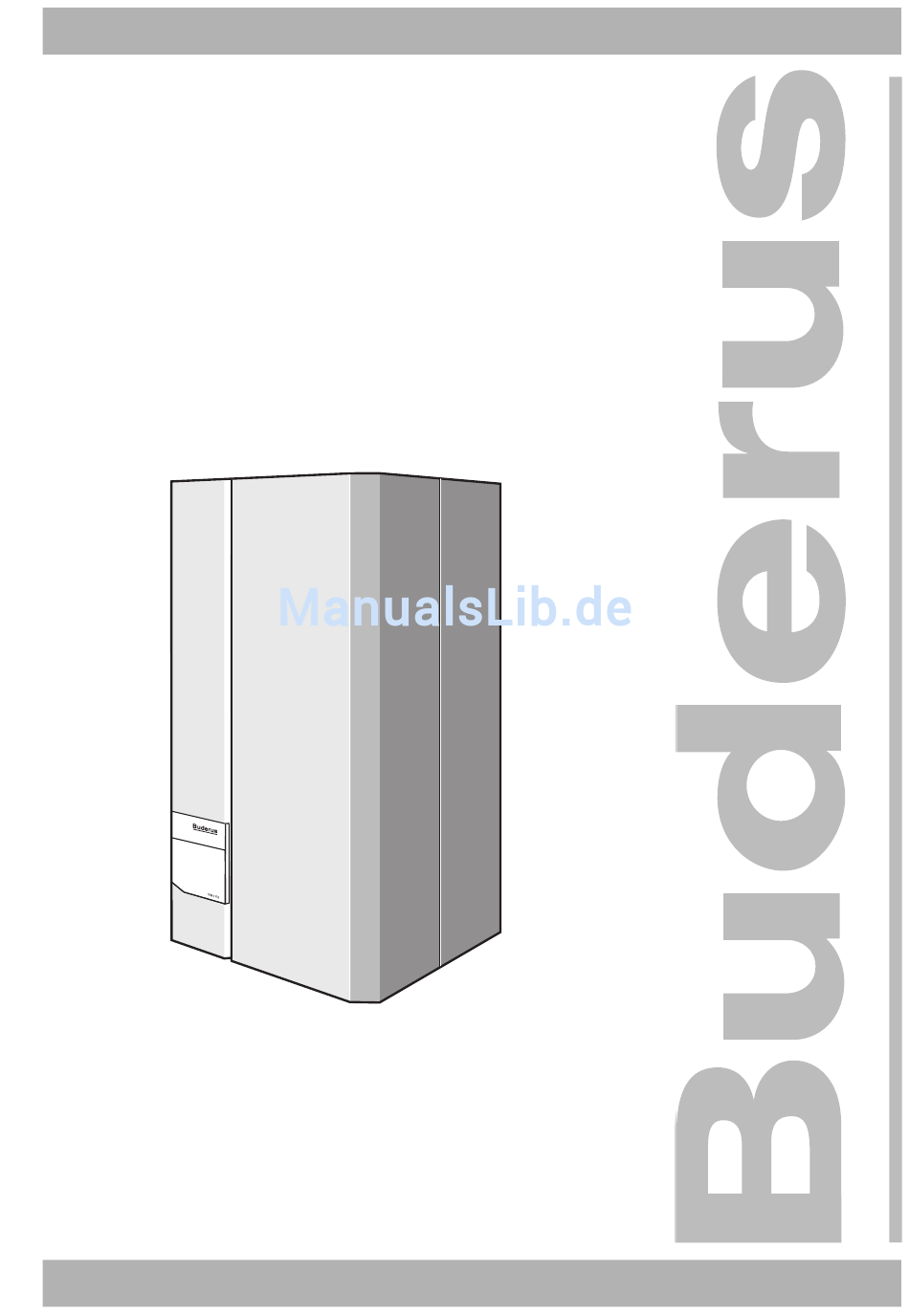

- Seite 1 7210 1000 - 09/2002 EU(DE) Für das Fachhandwerk Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K Bitte vor Störungsdiagnose sorgfältig lesen!
-
Seite 2: Inhaltsverzeichnis
3.1.36 Anschlüsse am ERC oder RC prüfen ..67 3.1.37 Raumtemperaturregler tauschen ... . . 67 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 3: Meldungen Des Universellen Brennerautomaten (Uba)
Abdeckung des Bedienfeldes durch Aufklappen nach links öffnen. Abb. 2 Logamax plus GB122-11/19/24/24K: Abdeckung des Bedienfeldes öffnen Taste "Service" drücken. Abb. 3 Taste "Service" Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 4: Bedienebene Uba 1.5
Abdeckung auf der Vorderseite des Kessels öffnen und den Doppelstecker des Service-Tools in die Anschlussbuchsen (Abb. 5, Pos. 1) einstecken. Abb. 5 Anschluss Service-Tool Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 5: Betriebsmeldungen
Nach- oder Vorspülzeit des Gebläses Vorlauftemperatur auf Einstellwert Logamax plus GB 122-11/19/24/24K läuft im Heizbetrieb Schornsteinfegerbetrieb; Vorlauftemperatur ist damit überbrückt; Logamax plus GB122-11/19/24/24K heizt auf die zuvor eingestellte Vorlauftemperatur. Normaler Heizbetrieb Servicebetrieb Logamax plus GB 122-11/19/24/24K läuft im Warmwasserbetrieb Normaler Warmwasserbetrieb Reset Tab. -
Seite 6: Störungsmeldungen
Ionisationsmeldung trotz nicht vorhandener Flamme Seite 28 Flamme ist nach dem Öffnen des Gasventils ausgefallen Seite 29 Flamme ist während der Heizphase ausgefallen Seite 30 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... - Seite 7 Systemfehler des UBA beliebiges Zeichen außer Systemfehler des UBA Nicht kompatibler UBA installiert Seite 42 Tab. 2 Störungsmeldungen des UBA auf dem Display Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
-
Seite 8: Störungen, Die Nicht Durch Den Uba Angezeigt Werden
Wert er-reicht hat, geht der Logamax plus GB122-11/19/24/24K Gas-Brenwertkessel nicht in Heizbetrieb. Flussdiagramm zur Fehlersuche und Fehlerbeseitigung: Seite 45. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 9: Störungssuche Und -Beseitigung
Dazu ist der Schornsteinfegerschalter auf "1" (Abb. 5) zu stellen. Nach Beendigung der Arbeiten ist der Schornsteinfeger- schalter wieder auf "0" zu stellen! Abb. 6 Schornsteinfegerschalter am UBA Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... - Seite 10 Schmutzfilter vorhanden? Wenn ja, ist dieser frei? "reset" Logamax plus GB122-11/19/24/24K o.k. Seite 46 Abb. 7 Störungsmeldung 2C: Sicherheitssensor über 100 ˚C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 11 Schmutzfilter vorhanden? Wenn ja, ist dieser frei? "reset" Logamax plus GB122-11/19/24/24K o.k. Seite 46 Abb. 8 Störungsmeldung 2P: Temperaturanstieg des Sicherheitssensors zu groß Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 12 Nein Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Abb. 9 Störungsmeldung 3C: Schlechte Steckverbindung im Kabelbaum oder Kabelbruch Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 13 Umwälzpumpe tauschen (Seite 54) Umwälzpumpe o.k.? Schmutzfilter vorhanden? Wenn ja, ist dieser frei? Seite 14 Seite 14 Abb. 10 Störungsmeldung 4A: Vorlaufsensor über 100 ˚C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 14 (Seite 56) o.k.? "reset" Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 11 Fortsetzung Störungsmeldung 4A: Vorlaufsensor über 100 ˚C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 15 Abgassensor tauschen Abgassensor o.k.? (Seite 49) Seite 16 Seite 16 Seite 16 Abb. 12 Störungsmeldung 4C: F2 Sicherungsfehler oder Abgassensor hat angesprochen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 16 Wärmetauscher und Brenner schließen Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Seite 46 Abb. 13 Fortsetzung Störungsmeldung 4C: F2 Sicherungsfehler oder Abgassensor hat angesprochen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 17 Nein sensor o.k.? Verkleidung anbringen (Seite 47) "reset" Logamax plus GB122-11/19/24/24K o.k. Seite 46 Abb. 14 Störungsmeldung 4F: Sicherheitssensor über 100 ˚C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 18 Nein Warmwassersystem einen tropfenden Wasserhahn? Bitte beheben "reset" Neue Störungsmel- dung Nein Logamax plus GB122-11/19/24/24K o.k. Abb. 15 Störungsmeldung 4H: tropfender Wasserhahn Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 19 Sicherheitssensor tauschen (Seite 55) sensor o.k.? "reset" Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 16 Störungsmeldung 4L: Sicherheitssensorkurzschluss Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 20 "reset" Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 17 Störungsmeldung 4P: Sicherheitssensor loser Kontakt oder defekt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 21 Nein Vorlaufsensor tauschen o.k.? (Seite 56) "reset" Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 18 Störungsmeldung 4U: Vorlaufsensorkurzschluss Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 22 (Seite 56) "reset" Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 19 Störungsmeldung 4Y: Vorlaufsensor loser Kontakt oder defekt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 23 Logamax plus GB122 hat nach Anschluss des Diagnosesteckers abgeschaltet "reset" Logamax plus GB122-11/19/24/24K o.k. Abb. 20 Störungsmeldung 5C: Logamax plus GB122 hat nach entfernen des Diagnosesteckers abgeschaltet Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 24 Verkleidung anbringen (Seite 47) Logamax plus Seite 25 GB122-11/19/24/24K o.k. Abb. 21 Störungsmeldung 6A: F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 25 Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 22 Fortsetzung Störungsmeldung 6A: F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 26 Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 23 Fortsetzung Störungsmeldung 6A: F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 27 "reset" Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Abb. 24 Fortsetzung Störungsmeldung 6A: F1 Sicherungsfehler oder keine Ionisationsmeldung nach der Zündung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 28 (Anzeige UBA "reset" Seite 46 Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Abb. 25 Störungsmeldung 6C: Ionisationsmeldung trotz nicht vorhandener Flamme Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 29 Gas-/Luft-Düse auf richtige Montage und richtigen Durchmesser kontrollieren Logamax plus GB122-11/19/24/24K o.k. Abb. 26 Störungsmeldung 6H: Flamme ist nach dem Öffnen des Hauptgasventils ausgefallen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 30 Gas-/Luft-Düse auf richtige Montageverschmutzung und Durchmesser kontrollieren Logamax plus GB122-11/19/24/24K o.k. Abb. 27 Störungsmeldung 6L: Flamme ist während der Heizphase ausgefallen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 31 Ist der Regler an die Nein falschen Klemmen angeschlossen? Seite 46 Logamax plus GB122-11/19/24/24K Richtig anschließen o.k. Abb. 28 Störungsmeldung 7A: Unter- oder Überspannung im UBA Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 32 5 s drücken Ursprünglichen Fehler anhand des entsprechenden Struktogrammes suchen und beheben Abb. 29 Störungsmeldung 7C: Netzspannung wurde nach einer Störungsmeldung unterbrochen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 33 Dreiwegeventil tauschen (Seite 65) "reset" Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Abb. 30 Störungsmeldung: 7F: F3 Sicherungsfehler oder Systemfehler des UBA Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 34 Energieversorgungsunternehmen und dem Buderus-Kundendienst Verkleidung abnehmen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 31 Störungsmeldung 7H: Spannungsspitzen im UBA Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 35 "reset" Neue Störungs- Nein meldung Verkleidung abnehmen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Seite 46 Abb. 32 Störungsmeldung 7L: Zeitfehler im UBA Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 36 Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Seite 46 Abb. 33 Störungsmeldung 8Y: Externer Schaltkontakt, z. B. Temperaturwächter für Fußbodenheizung hat angesprochen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 37 Fehler anhand des Andere entsprechenden Struktogrammes Störungsmeldung? suchen und beheben Logamax plus GB122-11/19/24/24K o.k. Abb. 34 Störungsmeldung 9A (mit beliebeigem Zeichen außer P): Systemfehler Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 38 Anschlüsse o.k.? Anschlüsse richtig aufstecken "reset", Verkleidung anbringen Logamax plus Seite 46 GB122-11/19/24/24K o.k. Abb. 35 Störungsmeldung 9C: Falscher Kabelanschluss am KIM Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 39 Versuch Neue Störungs- meldung Seite 46 Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 36 Störungsmeldung 9F,H,P: Systemfehler (UBA defekt) oder KIM defekt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 40 Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Abb. 37 Störungsmeldung 9L: Falscher Kabelanschluss an der Gasbrennerarmatur, oder Kabelanschlüsse im UBA lose. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 41 (Seite 47) (Seite 47) entsprechenden Struktogrammes suchen und beheben Logamax plus GB122-11/19/24/24K o.k. Abb. 38 Störungsmeldung 9U: Falscher Kabelanschluss am KIM (KIM defekt) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 42 UBA-Softwareversion 3.5 oder neuer installieren Verkleidung anbringen (Seite 47) "reset" Logamax plus GB122-11/19/24/24K o.k. Abb. 39 Störungsmeldung EP: Nicht kompatibler UBA installiert Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 43 Seite 46 Dreiwegeventil prüfen Nein Dreiwegeventil tauschen Dreiwegeventil (Seite 65) o.k.? Seite 44 Seite 44 Abb. 40 Störung: Kein Brauchwasser trotz Betriebsbereitschaft Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 44 (Seite 58) Seite 43 Verkleidung anbringen (Seite 47) Seite 46 Logamax plus GB122-11/19/24/24K o.k. Abb. 41 Fortsetzung Störung: Kein Brauchwasser trotz Betriebsbereitschaft Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 45 Kabel oder Regelgerät o.k. tauschen Weiterhin kein Heizbetreib? Seite 46 Abb. 42 Störung : Kein Heizbetrieb trotz erfolgter Anforderung und Anzeige Betriebsbereitschaft Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
- Seite 46 Verkleidung anbringen (Seite 47) Logamax plus GB122-11/19/24/24K o.k. Abb. 43 Fortsetzung Störung : Kein Heizbetrieb trotz erfolgter Anforderung und Anzeige Betriebsbereitschaft Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
-
Seite 47: Arbeiten Zur Störungssuche Und -Beseitigung
Halteschraube lösen (Abb. 45, Pos. 1). Verkleidung aushängen. Das Anbringen der Verkleidung erfolgt in umgekehrter Reihenfolge. Anschließend Netzschalter wieder auf "I" stellen. Abb. 46 Verkleidung abnehmen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 48: Brennerraumdeckel Abnehmen Und Anbringen
Brennerraumdeckel abnehmen. Das Anbringen des Deckels erfolgt in umgekehrter Reihenfolge. Abb. 47 Logamax plus GB122-11/19/24/24K: Brennerraumdeckel abnehmen Abb. 48 Logamax plus GB122-11/19/24/24K: Kombigerät Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 49: Abgassensor Prüfen
Logamax plus GB122-11/19/24/24K: Abgassensor tauschen 3.1.7 Zu- und Abluftöffnungen prüfen Prüfen, ob die Zu- und Abluftöffnungen ausreichend dimensioniert und nicht zugestellt oder verstopft sind. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 50: Uba Tauschen
Netzanschlusskasten schließen. UBA-Gehäuse schließen. UBA-Gehäuse hochklappen und festschrauben. Verkleidung anbringen. Anlage ans Stromnetz schalten. Abb. 53 UBA leicht anheben und herausnehmen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 51: Gebläse Prüfen
Gasbrennerarmatur (Abb. 54, Pos. 3) lösen. Überwurfmutter (Abb. 54, Pos. 4) an Gasbrennerarmatur lösen. Abb. 55 Gebläse Logamax plus GB122 tauschen: Stecker und Überwurfmutter lösen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... - Seite 52 Nach erfolgter Montage Dichtheitsprüfung wie in der "Montage- und Wartungsanweisung" zum Logamax plus GB122-11/19/24/24K beschrieben durchführen. Abb. 58 Gebläse Logamax plus GB122 tauschen: Gebläse wechseln Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
-
Seite 53: Kabelverbindungen Des Uba Prüfen
Pumpe (Abb. 60, Pos. 2) und Schaltkontakt Fußbodenthermostat (Abb. 60, Pos. 3) prüfen. Abb. 61 Anschlüsse für zweites Magnetventil, modulierende Pumpe und externen Schaltkontakt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 54: Umwälzpumpe Prüfen
Anlage ans Stromnetz schalten. Abb. 63 Logamax plus GB122-11/19/24/24K: Wartungshähne öffnen. Umwälzpumpe tauschen HINWEIS! Logamax plus GB122-11/19/24/24K entspre- chend "Montage- und Wartungsanweisung“ füllen und entlüften. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 55: Sicherheitssensor Prüfen
Sind die Kabel in Ordnung, Steckverbindung zusammen- Abb. 66 Logamax plus GB122-11/19/24/24K: stecken. Kabel zum Sicherheitssensor prüfen Anlage ans Stromnetz schalten. Netzschalter auf "I" stellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 56: Vorlaufsensor Prüfen
Logamax plus GB122-11/19/24/24K: Sind die Kabel in Ordnung, Steckverbindung zusammen- Kabel zum Vorlaufsensor prüfen stecken. Anlage ans Stromnetz schalten. Netzschalter auf "I" stellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 57: Heizwasser- Bzw. Brauchwassersensor Prüfen
6754 5594 4656 3893 3271 2760 2339 1990 1700 1458 1255 1084 939,6 817,2 Tab. 3 Widerstandswerte für Heizwasser- und Brauchwassersensor (Richtwerte) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 58: Heizwasser- Bzw. Brauchwassersensor Tauschen
Steckverbindung der Kabel wiederherstellen. Wartungshähne öffnen. Logamax plus GB122-11/19/24/24K entsprechend "Montage- und Wartungsanweisung" füllen und entlüften. Abb. 72 Heizwasser- bzw. Brauchwassersensor tauschen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 59: Glühzündelektrode Prüfen
Pos. 2). Das Halteblech für die Glühzündelektrode (Abb. 73, Pos. 3) entfernen und die Glühzündelektrode heraus- nehmen. Abb. 75 Kabelstecker aus UBA-Gehäuse ziehen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 60: Ansteuerung Der Gasbrennerarmatur Prüfen
Gasbrennerarmatur (Abb. 76, Pos. 3) lösen. Überwurfmutter (Abb. 76, Pos. 4) an Gasbrennerarmatur lösen. Abb. 77 Gasbrennerarmatur Logamax plus GB122 tauschen: Stecker und Überwurfmutter lösen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... - Seite 61 Das Sicherungsblech für das Luftansaugrohr abschrauben (ist nicht im Lieferumfang für neue Gasbrennerarmatur enthalten). Abb. 80 Gasbrennerarmatur Logamax plus GB122 tauschen: Gasbrennerarmatur wechseln Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002...
-
Seite 62: Gas-/Luft-Verhältnis Kontrollieren Und Einstellen
Brennerdruck festziehen. Regler für Heizleistung wieder auf den ursprünglichen Abb. 82 Voreinstellungen für "Gas-/Luft-Verhältnis kontrollieren" Wert (Werkseinstellung) stellen. Netzschalter auf "I" stellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 63: Ionisationsstrom Messen
Schraube (Abb. 83, Pos. 1) um eine halbe Umdrehung lösen und Sicherung wegdrehen. Elektrode herausziehen und austauschen. Die Montage erfolgt in umgekehrter Reihenfolge. Abb. 84 Ionisationselektrode tauschen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 64: Ansteuerung Des Dreiwegeventils Prüfen
Wartungshähne öffnen und Logamax plus GB122-11/19/24/24K entsprechend "Montage- und Wartungsanleitung" füllen und entlüften. Anlage ans Stromnetz schalten, Netzschalter auf "I" stellen und "reset"-Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 65: Dreiwegeventil Tauschen
Wartungshähne öffnen und Logamax plus GB122-11/19/24/24K entsprechend "Montage- und Wartungsanleitung" füllen und entlüften. Anlage ans Stromnetz schalten, Netzschalter auf "I" stellen und "reset"-Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 66: Anschlüsse Des Erc Oder Rc Am Uba Prüfen
3.1.35 Klemmleiste tauschen Kabelzuordnung notieren. Alle Kabel lösen. An der neuen Klemmleiste die Kabel in der richtigen Zuordnung anklemmen. Abb. 89 UBA-Gehäuse öffnen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... -
Seite 67: Anschlüsse Am Erc Oder Rc Prüfen
3.1.37 Raumtemperaturregler tauschen Kabelzuordnung notieren. Alle Kabel lösen. Am neuen Raumtemperaturregler Kabel in der richtigen Zuordnung anklemmen. Entsprechende Einstellungen am Raumtemperaturregler vornehmen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Gas-Brennwertkessel Logamax plus GB122-11/19/24/24K • Ausgabe 09/2002... - Seite 68 Heizungsfachbetrieb: Buderus Heiztechnik GmbH, 35573 Wetzlar http://www.heiztechnik.buderus.de e-mail: info@heiztechnik.buderus.de...
