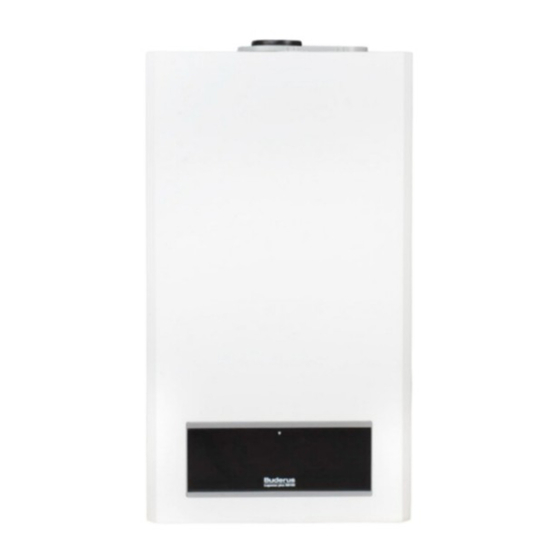

Buderus Logamax plus GB132-16 Montage- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Gas-Brennwertkessel
  5. Logamax plus GB132-16
  6. Montage- und wartungsanleitung

Buderus Logamax plus GB132-16 Montage- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für Logamax plus GB132-16:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und
Wartungsanleitung
Logamax plus GB132-
16/24/24K
Gas-Wandkessel
Brennwert
Für das Fachhandwerk
Bitte vor Montage und
Wartung sorgfältig lesen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamax plus GB132-16

Inhaltszusammenfassung für Buderus Logamax plus GB132-16

  • Seite 1 Montage- und Gas-Wandkessel Brennwert Wartungsanleitung Logamax plus GB132- Für das Fachhandwerk 16/24/24K Bitte vor Montage und Wartung sorgfältig lesen...
  • Seite 2 Gas-Wandkessel Brennwertes Logamax plus GB132-16/24/24K. Die Montage- und Wartungsanleitung richtet sich an den Fachhandwerker, der – aufgrund seiner fachlichen Ausbildung und Erfahrung – Kenntnisse im Umgang mit Heizungsanlagen sowie Gasinstallationen hat. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    10.14Betreiber informieren, technische Unterlagen übergeben......41 Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 4 18 Stichwortverzeichnis ......... . 73 Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Allgemeines

    2H3P 2H3P EN 437 20; 50 mbar 20 mbar; 50 mbar 20; 50 mbar Tab. 2 Brennstoffe und Ausrüstung ANWENDERHINWEIS Beachten Sie die Planungshinweise der Planungsunterlage Logamax plus GB132 und GB142. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 6 Die Konformitatserklarung des Produktes kann im Internet unter www.buderus.de/konfo abgerufen oder bei der zustandigen Buderus- Niederlassung angefordert werden. Info: Die Angaben auf dem Typenschild des Heizkessels sind masgebend und zu beachten! Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Sicherheit

    Zubehör und den Ersatzteilen, die in der Montage- und Wartungsanleitung angegeben sind. Verwenden Sie andere Kombinationen, Zubehör und Verschleißteile nur dann, wenn diese ausdrücklich für die vorgesehene Anwendung bestimmt sind und Leistungsmerkmale sowie Sicherheitsanforderungen nicht beeinträchtigen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Beachten Sie Diese Hinweise

    Wenn Sie den Mangel nicht unverzüg- lich beheben, darf der Heizkessel nicht betrieben werden. Weisen Sie den Anlagenbetreiber auf den Mangel und die Gefahr schriftlich hin. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Beachten Sie Diese Hinweise Zum Heizungswasser

    Buderus gelieferte kessels umweltgerecht. Ersatzteile entstehen, kann Buderus keine Haftung übernehmen. Entsorgen Sie Komponenten der Heizungsanlage (z. B. Heizkessel oder Regelgerät), die ausgetauscht werden müssen, durch eine autorisierte Stelle umweltgerecht. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Produktbeschreibung

    Brenner mit Wärmetauscher ( Bild 1, [5]) Schau- glas ( Bild 1, [6]), Abgas- und Zuluftanschluss mit Venturi ( Bild 1, [9]), Gas-Lufteinheit (KombiVent) Bild 1, [10]) und der Brennerabdeckung mit Schnappverschlüssen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 11 Basiscontrollers Logamatic BC10 finden Sie im Kapitel 11 „Basiscontroller Logamatic BC10“, Seite 43. Viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage stehen über eine Bedieneinheit (wie z. B. Bedieneinheit RC30 ) zur Verfügung. Zubehör Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Abmessungen Und Technische Daten

    Abmessungen und technische Daten Abmessungen und technische Daten Abmessungen konzentrischer Abgasanschluss Bild 3 Abmessungen und Anschlüsse Logamax plus GB132-16/24/24K (Maße in mm) = Vorlauf Heizkessel G¾ = Eintritt Kaltwasser G½ = Austritt Warmwasser G½ = Rücklauf Speicher-Wassererwärmer G½ = Vorlauf Speicher-Wassererwärmer G½...

  • Seite 13: Technische Daten

    ≤ 22 Normemissionsfaktor CO mg/kWh ≤ 30 Normemissionsfaktor NO mg/kWh freier Förderdruck des Gebläses bis 75 Tab. 4 Technische Daten Logamax plus GB132-16/24/24K Werte in Klammern gelten für den Betrieb bei Trinkwassererwärmung Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 14 Trinkwassertemperatur einstellbar °C 40 – 60 Minimaler Anschlussdruck Kaltwasser – 0,75 Maximaler Anschlussdruck Kaltwasser – Tab. 4 Technische Daten Logamax plus GB132-16/24/24K Werte in Klammern gelten für den Betrieb bei Trinkwassererwärmung Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Schaltplan

    Dies gilt nur für Logamax plus GB132-16/24 230 VAC 50 Hz Dies gilt nur für Logamax plus GB132-24K Zirkulationspumpe darf nur über das PZ-Modul (Zubehör) angeschlossen werden. Bei Anschluß Brücke entfernen Bild 4 Schaltplan Logamax plus GB132-16/24/24K Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Lieferumfang

    PE-Beutel mit diversen Kleinteilen: Bild 5 Lieferumfang – Füll- und Entleerhahn – 2 Schrauben/Dübel für Montagebügel – 5 Dichtungen – Aufkleber Inbetriebnahme – zweites Typenschild – Manometer Tab. 5 Lieferumfang Logamax plus GB132 Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Heizkessel Transportieren

    Wenn der Heizkessel und der Warmwasserspeicher aufgebaut sind und nicht in Gebrauch genommen werden, beachten Sie Folgendes: Schützen Sie die Anschlüsse des Heizkessels vor Verschmutzung, indem Sie die Schutzkappen auf den Anschlüssen montiert lassen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Heizkessel Montieren

    Reinigungsmitteln, Farben, Klebern). Vermeiden Sie starken Staubbefall. ANWENDERHINWEIS Beachten Sie die baurechtlichen Vorschriften für Aufstellräume. Bei einer Gesamtwärmeleistung von mehr als 50 kW ist ein gesonderter Aufstellraum nach FeuVo §5 notwendig. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Empfohlene Wandabstände

    7.3.1 Montagebügel montieren Löcher zur Befestigung des Montagebügels in die Wand bohren. Hierzu können Sie den Montagebügel als Bohrschablone verwenden. Dübel entsprechend setzen und Montagebügel mit Schrauben befestigen. Bild 6 Montagerahmen und Anschlüsse Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Montageanschlussplatte (Zubehör)

    Hilfe des Kunststoff-Abstandsstreifens anzeichnen und Montageanschlussplatte montieren. Bild 7 Montagemaße (Maße in mm) Halteschraube der Kesselverkleidung lösen Bild 8, [1]). Kesselverkleidung abnehmen. Heizkessel an der Unterseite des Montagerahmens anschließen. Bild 8 Kesselverkleidung abnehmen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Heizkessel Abgas-, Gas- Und Wasserseitig Anschließen

    < 35 kW gilt: Ist die Verbrennungsluftversorgung über einen Verbrennungsluftverbund nach TRGI sichergestellt, sind keine Öffnungen erforderlich. In diesem Fall darf der Heizkessel auch in Aufenthaltsräumen betrieben werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logamax plus GB132-16/24/24K • Ausgabe 08/2007...

  • Seite 22: Gasanschluss Herstellen

    GB132-16/24/24K sind mit einem Überströmventil ausgerüstet. Dadurch ist auch bei vollständig geschlossenen Heizkörpertermostatventilen eine Zirkulation sichergestellt. Der Einbau eines externen Überströmventils ist somit nicht notwendig. Rohrleitungen und Heizkörper gründlich spülen. Rohre spannungsfrei anschließen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 23: Füll- Und Entleerhahn Anschließen

    Füll- und Entleerhahn ( Bild 11, [3]) (im Lieferumfang enthalten) montieren. Sicherungsfeder wieder anbringen. Bild 11 Montage des Füll- und Entleerhahns an der rechten Unterseite des Heizkessels (hier: GB132-24K) Sicherungsfeder Blindverschluss Füll- und Entleerhahn Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 24: Manometer Montieren

    Kaltwasseranschluss ist variabel und kann durch Verdrehen von 120 bis 130 mm verändert werden. Im Auslieferungszustand beträgt der Abstand 130 mm. ANLAGENSCHADEN durch Korrosion des aus Kupfer bestehenden Warmwasserwärmetauschers. Keine verzinkten Leitungen oder Zubehörteile verwenden. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Trichtersiphon (Zubehör)

    Ablaufleitung an das Sicherheitsventil des Heizkessels montieren. Zusätzlich sind die regionalen Bestimmungen zu beachten! Bild 13 Kondenswasserablauf interner Siphon Offene Verbindung > 2 cm gemäß geltender Vorschriften Geruchsverschluss oder Siphon zum Abwassernetz Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Elektrischen Anschluss Herstellen

    Bild 14, [1] – grün). EV = Externer Schaltkontakt potenzialfrei, z. B. für Fußbodenheizung (Anschlussfarbe rot) FA = Außentemperaturfühler (Anschlussfarbe blau) FW = Warmwassertemperaturfühler (Anschlussfarbe grau) DWV = Anschluss für externes Dreiwegeventil (Anschlussfarbe türkis) Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Anbindung An Das Regelsystem Logamatic 4000 Vornehmen

    Klemme RC ( Bild 14, [2], Seite 26 – orange) anschließen. Bedieneinheit RC30 im Heizkessel montieren Bedienfeld am Heizkessel ( Bild 15) durch kurzes Drücken öffnen. Bild 15 Bedienfeld öffnen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 28: Module Montieren

    ANWENDERHINWEIS Ein externes Dreiwegeventil ist nur bei spezieller hydraulischer Einbindung, z. B. solare Heizungsunterstützung erforderlich. Externe Warmwasserspeicher (bei GB132-16/24) werden ansonsten an das interne Dreiwegeventil angeschlossen. Bild 17 Sicherungssplint Dreiwegeventil entfernen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 29: Externe Zirkulationspumpe Anschließen

    Bild 19). Genauere Informationen entnehmen Sie bitte der „Montageanleitung PZ-Modul Logamax plus GB132“. Bild 19 Zirkulationspumpe anschließen Netzanschluss herstellen Stecker ( Bild 20, [1]) des Netzkabels in eine Schutzkontaktsteckdose stecken. Bild 20 Netzstecker einstecken Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 30: Heizungsanlage In Betrieb Nehmen

    Bild 8, Seite 20). Drehknopf für Warmwasser-Sollwert am BC10 auf „0 °C“ stellen ( Bild 2, Seite 11. Brennerhaube durch Lösen der vier Schnellverschlüsse abnehmen ( Bild 21, [1]). Bild 21 Brennerhaube abnehmen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 31 Anlagendruck angezeigt wird (z. B.: P1.1 für 1,1 bar). Einen wassergefüllten Schlauch am Wasserhahn anschließen. Bild 23 Druckwiedergabe Über das analoge Manometer können Sie den Anlagendruck ablesen. Bild 24 Druckanzeige ablesen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 32 Siphon ( Bild 26) mit Wasser füllen. LEBENSGEFAHR durch Vergiftung. Wenn der Siphon nicht mit Wasser gefüllt ist, kann austretendes Abgas Menschen in Lebensgefahr bringen. Bild 26 Siphon mit Wasser füllen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 33: Warmwassermenge Beim Gb132-24K Einstellen

    Kurzschluss. Decken Sie die gefährdeten Stellen vor der Lecksuche ab. Sprühen Sie das Lecksuchmittel nicht auf Kabelführungen, Stecker oder elektrische Anschlussleitungen. Lassen Sie es auch nicht darauf tropfen. Heizungsanlage stromlos schalten. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 34: Gaszuleitung Entlüften

    Das ausströmende Gas über eine Wasservorlage abfackeln. Entweicht keine Luft mehr, Gasabsperrhahn schließen ( Bild 28, [1]). Schlauch abziehen und die Verschlussschraube am Anschlussdruck-Messnippel wieder festziehen. Bild 28 Gashahn Gashahn geschlossen Gashahn geöffnet Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 35: Verbrennungsluft-Abgasanschluss Kontrollieren

    5,00 5,00 5,00 Tab. 7). (beinhaltet Erdgas L) Flüssiggas P (G31) 3,45 3,45 3,45 Bei Bedarf Gasart umstellen Kapitel 15 „Heizkessel auf eine Tab. 7 Gasdüsendurchmesser andere Gasart umstellen“, Seite 68). Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 36: Gasanschlussdruck Prüfen (Ruhe- Und Fließdruck)

    Taste „Schornsteinfeger“ ( Bild 30, [2], Seite 36) drücken, um die Messung zu beenden. Der Dezimalpunkt rechts unten im Display erlischt. Gasabsperrhahn schließen. Messschlauch wieder abziehen und Verschlussschraube am Prüfnippel wieder festziehen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 37: Gas-Luft-Verhältnis Kontrollieren Und Einstellen

    Bild 31, [1]) (Brennerdruck-Messnippel) zwei Umdrehungen lösen. Druckmessgerät auf „0“ stellen. Plus-Anschluss des Druckmessgerätes über einen Schlauch mit dem Messnippel für Brennerdruck Bild 31, [2]) verbinden. Gasabsperrhahn öffnen ( Bild 28, Seite 34). Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 38 Betrieb nehmen. 5 (Pa) Messwerte in das Inbetriebnahmeprotokoll, -0,15 -0,10 -0,05 0,00 0,05 (mbar) Kapitel 10.15 „Inbetriebnahmeprotokoll“, Seite 42, eintragen. Bild 33 Gas-Luft-Verhältnis einstellen Falsch Richtig Nach links drehen Nach rechts drehen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 39: Dichtigkeitskontrolle Im Betriebszustand Durchführen

    Werte um oder über 400 ppm weisen auf fehlerhafte Brennereinstellung, Verschmutzung am Gasbrenner oder Wärmeaustauscher oder auf Defekte am Brenner hin. Ursache unbedingt feststellen und beheben. Dazu muss der Heizkessel in Betrieb sein. Bild 34 Messstelle für Abgase Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 40: Funktionsprüfungen

    Bild 36, [4]) bestätigen. Ionisationsstrom messen. Bild 36 Basiscontroller Logamatic BC10 Der zu messende Ionisationsstrom muss mindestens 2 µA Gleichstrom betragen. Messwerte in das Inbetriebnahmeprotokol, Kapitel 10.15 „Inbetriebnahmeprotokoll“, Seite 42, eintragen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 41: Kesselverkleidung Anbringen

    Machen Sie den Betreiber mit der Heizungsanlage und der Bedienung des Heizkessels vertraut. Bestätigen Sie die Inbetriebnahme im Protokoll Kapitel 10.15 „Inbetriebnahmeprotokoll“). Übergeben Sie dem Betreiber die technischen Unterlagen. Bild 37 Kesselverkleidung anbringen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 42: Inbetriebnahmeprotokoll

    Dichtheitskontrolle im Betriebszustand durchführen 10. Kohlenmonoxidgehalt (CO) luftfrei messen ____________ ppm 11. Funktionsprüfungen vornehmen ____________ μA Ionisationsstrom messen 12. Kesselverkleidung anbringen 13. Betreiber informieren, technische Unterlagen übergeben Fachgerechte Inbetriebnahme bestätigen Firmenstempel/Unterschrift/Datum Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 43: Basiscontroller Logamatic Bc10

    – Abgastest durchführen – Teillastbetrieb fahren – Heizungsanlage auf Handbetrieb umstellen 3. Heizkessel konfigurieren Kapitel 11.3 „Heizkessel konfigurieren“, Seite 52) – Heizleistung einstellen – Warmwasser-Sollwert vorgeben – maximale Kesselwassertemperatur vorgeben – Pumpennachlaufzeit einstellen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 44: Basiscontroller Logamatic Bc10 Bedienen

    Taste „Statusanzeige“ Display zur Statusanzeige Taste „Schornsteinfeger“ für Abgastest und Handbetrieb Drehknopf für maximale Kesselwassertemperatur Taste „Reset“ (Entstörtaste) LED „Wärmeanforderung“ Grundplatte mit Steckplatz für Bedieneinheit, z. B. RC30 (hinter der Blende) Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 45: Heizungsanlage Ein- Bzw. Ausschalten

    Die LED signalisiert den Betriebszustand des Brenners. Zustand Erläuterung Brenner in Betrieb Kesselwasser wird er- hitzt. Brenner Aus Das Kesselwasser ist im gewünschten Temperaturbereich oder es liegt keine Wärmeanforderung vor. Tab. 8 Bedeutung der LED Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 46: Status Und/Oder Störungen Der Heizungsanlage Anzeigen Lassen

    Zustand der Heizungsanlage an. Im Falle einer Störung zeigt das Display direkt den Fehler oder die Warnung in Form eines Fehlercodes an Kapitel 16.2 „Störungsmeldungen“, Seite 71). Bei verriegelnden Fehlern blinkt die Statusanzeige. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 47 Tab. 9 Mögliche Statusanzeigen, Teil 1 Standardanzeige für diesen Betriebszustand. Diese Anzeige erscheint nach 5 Minuten, wenn keine Taste gedrückt wird. Wird nur angezeigt, wenn das EMS (Energie-Management-System) den Anlagendruck digital erfasst. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 48 Tab. 10 Mögliche Statusanzeigen, Teil 2 Standardanzeige für diesen Betriebszustand. Diese Anzeige erscheint nach 5 Minuten, wenn keine Taste gedrückt wird. Wird nur angezeigt, wenn das EMS (Energie-Management-System) den Anlagendruck digital erfasst. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 49: Ergänzende Arbeiten Durchführen

    Taste „Schornsteinfeger“ so lange drücken, bis der Dezimalpunkt rechts unten im Display erscheint (2 – 5 Sekunden). Tasten „Schornsteinfeger“ und „Statusanzeige“ (ca. 5 Sekunden) drücken und gedrückt halten, um in den Teillastbetrieb zu gelangen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 50: Heizungsanlage Auf Handbetrieb Umstellen

    Während des Handbetriebes blinkt der Dezimalpunkt im Display. Taste „Schornsteinfeger“ (länger als 5 Sekunden) drücken, bis der Dezimalpunkt im Display blinkt. Drehknopf drehen, um die maximale Kesselwassertemperatur (Kesselvorlauftemperatur) einzustellen. Taste „Schornsteinfeger“ drücken, um den Handbetrieb zu beenden. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 51 Netzausfall oder Ausschalten der Versorgungsspannung einfrieren, weil der Handbetrieb dann nicht mehr aktiv ist. Aktivieren Sie den Handbetrieb nach dem Einschalten erneut, damit die Heizungsanlage in Betrieb bleibt (insbesondere bei Frostgefahr). Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 52: Heizkessel Konfigurieren

    Zahl (z. B. L80) oder ein „L“ mit zwei Bindestrichen (L--) im Display erscheint. Werkseinstellung: „L--“. Taste „Schornsteinfeger“ (höhere Werte) oder Taste „Reset“ (niedrige Werte) drücken, um die Heizleistung stufenlos einzustellen. Taste „Statusanzeige“ drücken, um die Einstellung zu bestätigen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 53: Heizleistung Für Außenwandanschluss Einstellen

    Bezeichnung des Heizkes- sels 16 oder 24 kW. Tab. 12 Jumper Basiscontroller Logamatic BC10 wieder montieren. Bild 40 Rückseite des Basiscontrollers Logamatic BC10 Jumper für Leistungsbegrenzung des Heizkessels Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 54: Warmwasser-Sollwert Vorgeben

    Mittlerer Komfort, mittlerer Wärmeverlust 40 °C Optimaler Komfort, normaler Wärmeverlust 60 °C Tab. 14 Einstellbeispiele Warmwassertemperatur bei GB132-24K ANWENDERHINWEIS Bei stark kalkhaltigem Wasser wird für den GB132-24K empfohlen, eine Einstellung unter 45°C zu wählen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 55: Warmwasser Aktivieren

    Taste „Schornsteinfeger“ oder Taste „Reset“ drücken, um die Warmwasserbereitung zu aktivieren. Einstellbereich: C0 (kein warmes Wasser) oder C1 (Warmwasserbereitung). Taste „Statusanzeige“ drücken, um die Einstellung zu bestätigen. Werkseinstellung: GB132-16/24: „C0“ GB132-24K: „C1“. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 56: Maximale Kesselwassertemperatur Vorgeben

    Taste „Schornsteinfeger“ oder Taste „Reset“ drücken, um die Pumpennachlaufzeit einzustellen. Die Pumpennachlaufzeit ist einstellbar von 5 – 60 Minuten (F05 – F60) oder auf 24 Stunden (F1d). Taste „Statusanzeige“ drücken, um die Einstellung zu bestätigen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 57: Heizungsanlage Außer Betrieb Nehmen

    Bild 41 Basiscontroller Logamatic BC10 12.2 Heizungsanlage im Notfall außer Betrieb nehmen ANWENDERHINWEIS Schalten Sie die Heizungsanlage nur bei einem Notfall über die Sicherung des Aufstellraumes oder den Heizungsnotschalter ab. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 58: Inspektion Der Heizungsanlage

    13.5 Gasanschlussdruck (Fließdruck) entsprechende Haussicherung vom messen Stromnetz. Sichern Sie die Heizungsanlage gegen Kapitel 10.7 „Gasanschlussdruck prüfen (Ruhe- und unbeabsichtigtes Wiedereinschalten. Fließdruck)“, Seite 36. Heizungsanlage außer Betrieb nehmen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Logamax plus GB132-16/24/24K • Ausgabe 08/2007...

  • Seite 59: Gas-Luft-Verhältnis Kontrollieren

    Kapitel 10.10 „Kohlenmonoxidgehalt messen“, Seite 39. 13.9 Wasserdruckprüfung der Heizungsanlage durchführen Kapitel 10.1 „Heizungsanlage befüllen“, Seite 30. 13.10 Zuluft- und Abgasführung auf Funktion und Sicherheit prüfen Kapitel 10.5 „Verbrennungsluft-Abgasanschluss kontrollieren“, Seite 35. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 60: Inspektionsprotokoll

    12. Zuluft- und Abgasführung auf Funktion und Sicherheit prüfen 13. Bedarfsgerechte Einstellung des Regelgerätes prüfen Unterlagen des Regelgerätes). 14. Endkontrolle der Inspektionsarbeiten, dazu Mess- und Prüfergebnisse dokumentieren. 15. Fachgerechte Inspektion bestätigen. Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 61: Heizungsanlage Bedarfsorientiert Warten

    Stecker von Glühzünder ( Bild 45, [3], Seite 62) und Ionisationselektrode ( Bild 45, [4], Seite 62) aus dem Wärmetauscher herausziehen. Gasleitung von der Gasarmatur lösen ( Bild 43, [1]). Bild 43 Verschraubung Gasleitung/Gasarmatur Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 62 Glühzünder ( Bild 46, [1]) und Ionisationsstift Bild 46, [2]) demontieren. Neuen Glühzünder mit Kullisse und Mutter montieren. Ionisationsstift mit neuer Kullisse, Dichtung und Mutter montieren. Bild 46 Glühzünder und Ionisationsstift demontieren Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 63 Wärmetauscher ( Bild 48, [2]) auf Verschmutzung kontrollieren und gegebenenfalls mit einer Bürste oder Druckluft reinigen. ANWENDERHINWEIS Bei einem sehr stark verschmutzten Wärmetauscher den Heizkessel entleeren und den Wärmetauscher zur Reinigung ausbauen. Bild 48 Abgas-Umlenktopf abnehmen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 64 Vier O-Ringe ( Bild 49, [2]) austauschen, zwei Stück an jeder Seite. Bild 49 Dichtung der Kondenswasserwanne austauschen Alte Brennerdichtung entfernen ( Bild 50). Neue Brennerdichtung einlegen. Bild 50 Brennerdichtung austauschen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 65: Siphon Reinigen

    Siphon ( Bild 52, [2]) mit Lippendichtung nach unten aus der Halterung ziehen. Bei Bedarf, Lippendichtung ersetzen. Siphon mit Leitungswasser und Bürste reinigen. Siphon mit Wasser füllen und in umgekehrter Reihenfolge wieder zusammenbauen. Bild 52 Siphon reinigen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 66: Wärmetauscher Spülen (Nur Für Gb132-24K)

    Wärmetauscher spülen. Nach dem Spülen alle Teile in umgekehrter Reihenfolge wieder montieren. Kaltwasserwartungshahn öffnen. Warmwasserwartungshahn öffnen und die Warmwasserleitung entlüften. Bild 54 Spülanschlüsse aufstecken Alles gründlich durchspülen. Heizkessel wieder in Betrieb nehmen. Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 67: Nach Der Wartung

    Gas-Luft-Verhältnis kontrollieren und einstellen _______________ Pa _______________ Pa – CO -Gehalt bei Volllast _______________ % _______________ % – CO -Gehalt bei Teillast _______________ % _______________ % Fachgerechte Wartung bestätigen. Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 68: Heizkessel Auf Eine Andere Gasart Umstellen

    Bild 56, [2]) von der Gaszuleitung an der Gasarmatur lösen. Luftansaugrohr ( Bild 56, [1]) nach unten abziehen. Bild 56 Gasarmatur Mutter entfernen ( Bild 57, [1]) und „KombiVent“ (Gas-Luft-Einheit) demontieren. Bild 57 KombiVent demontieren Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 69 Erdgas LL (G25) 5,00 5,00 5,00 (beinhaltet Erdgas L) Flüssiggas P (G31) 3,45 3,45 3,45 Tab. 16 Gasdüsen Gasarten-Aufkleber ( Abb. 59) am Heizkessel anbringen. Kesselverkleidung wieder anbringen. Bild 59 Gasarten-Aufkleber Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 70: Betriebs- Und Störungsmeldungen

    Punkt rechts unten erscheint Handbetrieb Heizkessel im Handbetrieb Punkt rechts unten blinkt Reset Reset (Heizungsanlage wird, nachdem die Taste „Reset“ 5 Sekunden gedrückt gehalten wurde, auf den Einschaltzustand zurückgesetzt) Tab. 17 Betriebsmeldungen Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 71: Störungsmeldungen

    Rückmeldungsfehler von der Pumpe. 3 Gebläsedrehzahl Gebläse während des Betriebes ausgefallen. Kein Luftvolumenstrom. Luftvolumenstrom während 24 Stunden nicht ausgefallen. Gebläse funktioniert nicht. Gebläse dreht zu langsam. Gebläse dreht zu schnell. Tab. 18 Servicecodes Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 72: Restförderhöhe

    Restförderhöhe 17 Restförderhöhe Die Restförderhöhe ist im folgenden Diagramm dargestellt. Restföderhöhe mit Bypass 250 mbar 1000 1100 1200 1300 1400 1500 Bild 60 Restförderhöhe Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 73: Stichwortverzeichnis

    Notfall ........57 Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 74 Notizen Heizkessel Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 75 Notizen Heizkessel Logamax plus GB132-16/24/24K - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 76: Österreich

    Deutschland Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.buderus.de info@buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A.
