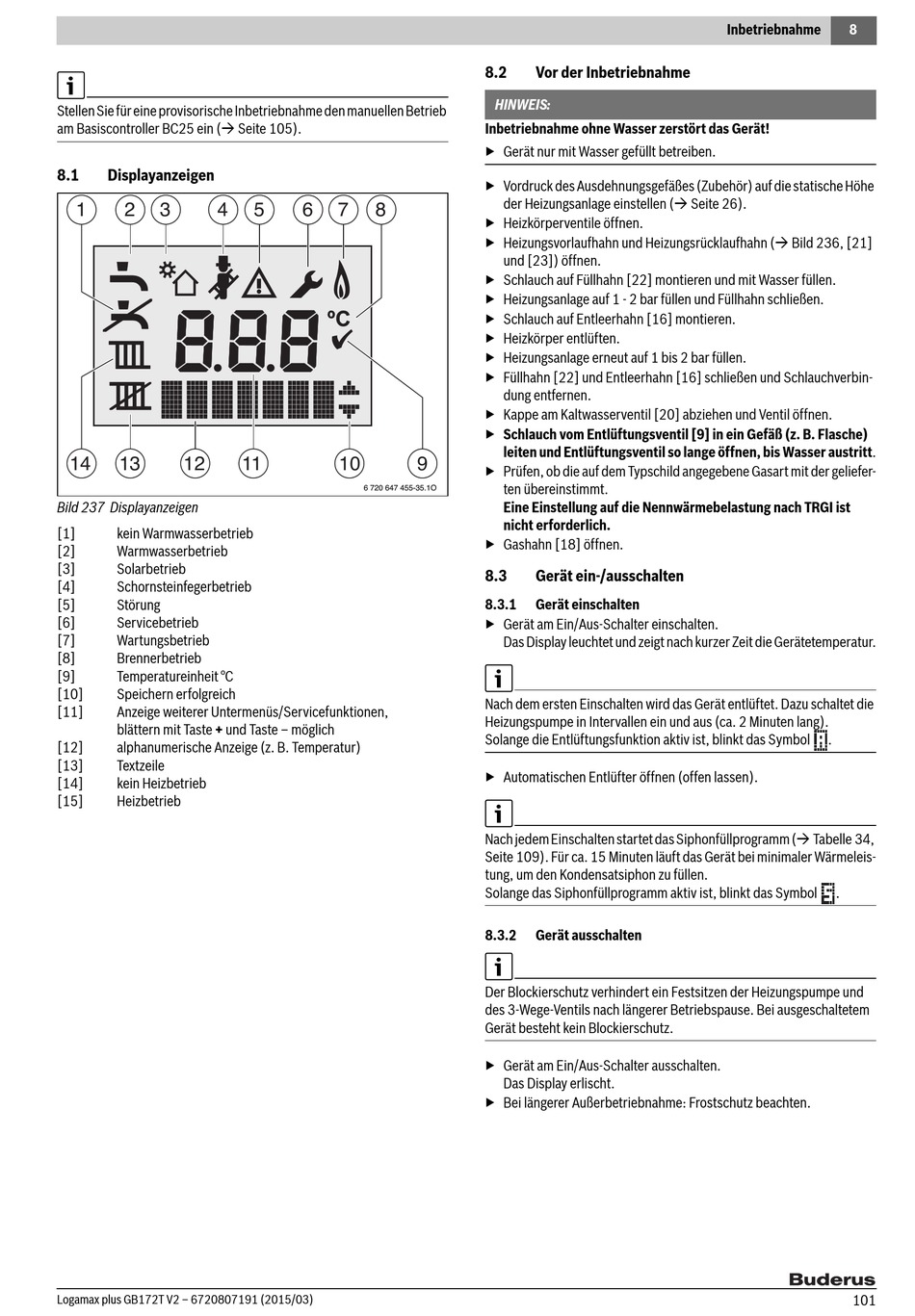

Stellen Sie für eine provisorische Inbetriebnahme den manuellen Betrieb
am Basiscontroller BC25 ein ( Seite 105).
8.1

Displayanzeigen

1 2 3 4
14 13 12
Bild 237 Displayanzeigen
[1] kein Warmwasserbetrieb
[2] Warmwasserbetrieb
[3] Solarbetrieb
[4] Schornsteinfegerbetrieb
[5] Störung
[6] Servicebetrieb
[7] Wartungsbetrieb
[8] Brennerbetrieb
[9] Temperatureinheit °C
[10] Speichern erfolgreich
[11] Anzeige weiterer Untermenüs/Servicefunktionen,
blättern mit Taste + und Taste – möglich
[12] alphanumerische Anzeige (z. B. Temperatur)
[13] Textzeile
[14] kein Heizbetrieb
[15] Heizbetrieb
Logamax plus GB172T V2 – 6720807191 (2015/03)
5 6 7 8
11 10
6 720 647 455-35.1O
8.2

Vor der Inbetriebnahme

HINWEIS:
Inbetriebnahme ohne Wasser zerstört das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
▶ Vordruck des Ausdehnungsgefäßes (Zubehör) auf die statische Höhe
der Heizungsanlage einstellen ( Seite 26).
▶ Heizkörperventile öffnen.
▶ Heizungsvorlaufhahn und Heizungsrücklaufhahn ( Bild 236, [21]
und [23]) öffnen.
▶ Schlauch auf Füllhahn [22] montieren und mit Wasser füllen.
▶ Heizungsanlage auf 1 - 2 bar füllen und Füllhahn schließen.
▶ Schlauch auf Entleerhahn [16] montieren.
▶ Heizkörper entlüften.
▶ Heizungsanlage erneut auf 1 bis 2 bar füllen.
▶ Füllhahn [22] und Entleerhahn [16] schließen und Schlauchverbin-
dung entfernen.
▶ Kappe am Kaltwasserventil [20] abziehen und Ventil öffnen.
▶ Schlauch vom Entlüftungsventil [9] in ein Gefäß (z. B. Flasche)
leiten und Entlüftungsventil so lange öffnen, bis Wasser austritt.
9
▶ Prüfen, ob die auf dem Typschild angegebene Gasart mit der geliefer-
ten übereinstimmt.
Eine Einstellung auf die Nennwärmebelastung nach TRGI ist
nicht erforderlich.
▶ Gashahn [18] öffnen.
8.3 Gerät ein-/ausschalten
8.3.1 Gerät einschalten
▶ Gerät am Ein/Aus-Schalter einschalten.
Das Display leuchtet und zeigt nach kurzer Zeit die Gerätetemperatur.
Nach dem ersten Einschalten wird das Gerät entlüftet. Dazu schaltet die
Heizungspumpe in Intervallen ein und aus (ca. 2 Minuten lang).
Solange die Entlüftungsfunktion aktiv ist, blinkt das Symbol
▶ Automatischen Entlüfter öffnen (offen lassen).
Nach jedem Einschalten startet das Siphonfüllprogramm ( Tabelle 34,
Seite 109). Für ca. 15 Minuten läuft das Gerät bei minimaler Wärmeleis-
tung, um den Kondensatsiphon zu füllen.
Solange das Siphonfüllprogramm aktiv ist, blinkt das Symbol
8.3.2 Gerät ausschalten
Der Blockierschutz verhindert ein Festsitzen der Heizungspumpe und
des 3-Wege-Ventils nach längerer Betriebspause. Bei ausgeschaltetem
Gerät besteht kein Blockierschutz.
▶ Gerät am Ein/Aus-Schalter ausschalten.
Das Display erlischt.
▶ Bei längerer Außerbetriebnahme: Frostschutz beachten.
Inbetriebnahme 8
.
.
