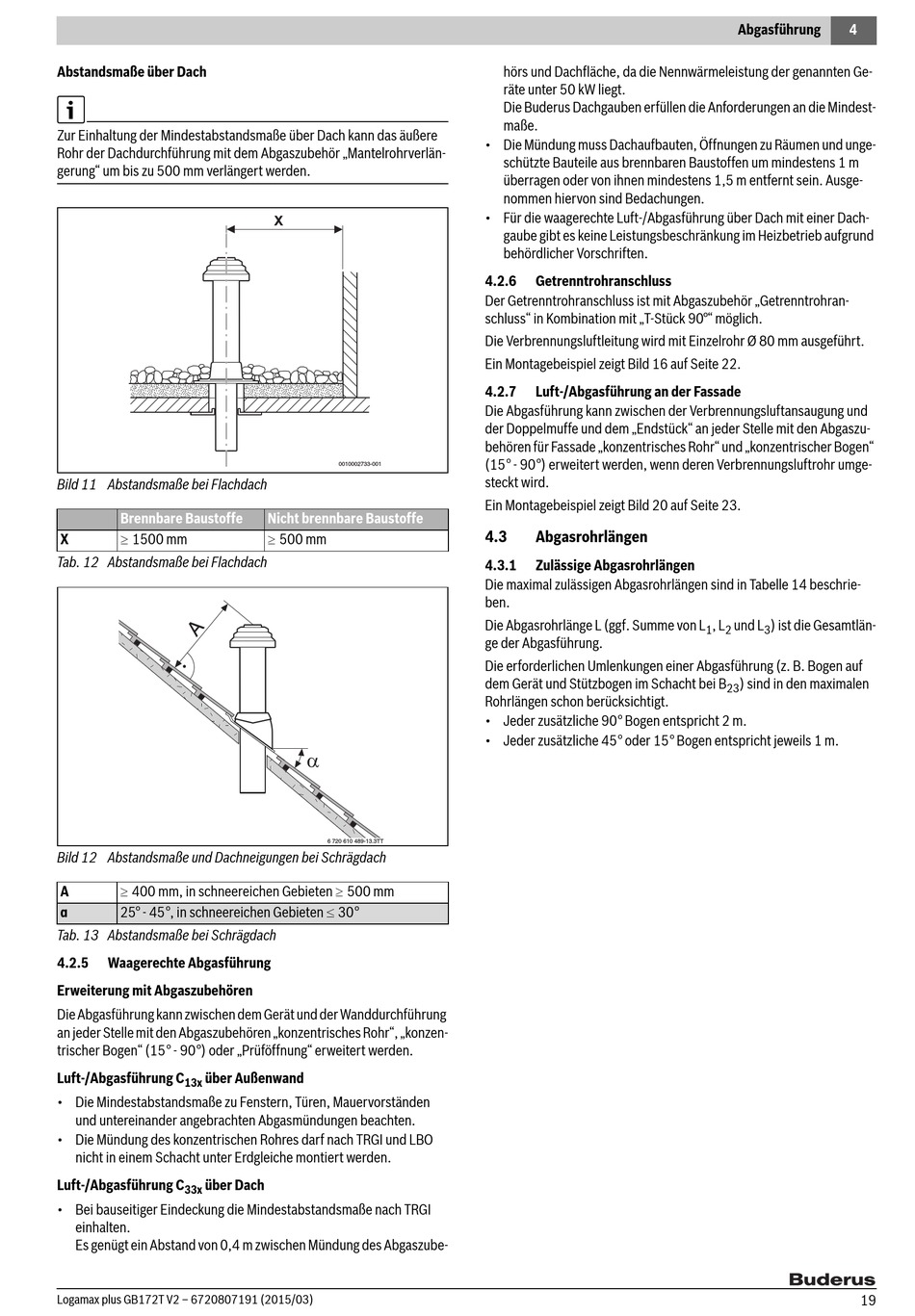

Abstandsmaße über Dach
Zur Einhaltung der Mindestabstandsmaße über Dach kann das äußere
Rohr der Dachdurchführung mit dem Abgaszubehör „Mantelrohrverlän-
gerung" um bis zu 500 mm verlängert werden.
Bild 11 Abstandsmaße bei Flachdach
Brennbare Baustoffe
1500 mm
X
Tab. 12 Abstandsmaße bei Flachdach
Bild 12 Abstandsmaße und Dachneigungen bei Schrägdach
400 mm, in schneereichen Gebieten 500 mm
A
25° - 45 °, in schneereichen Gebieten 30 °
α
Tab. 13 Abstandsmaße bei Schrägdach
4.2.5 Waagerechte Abgasführung
Erweiterung mit Abgaszubehören
Die Abgasführung kann zwischen dem Gerät und der Wanddurchführung
an jeder Stelle mit den Abgaszubehören „konzentrisches Rohr", „konzen-
trischer Bogen" (15 ° - 90 °) oder „Prüföffnung" erweitert werden.
Luft-/Abgasführung C über Außenwand
13x
• Die Mindestabstandsmaße zu Fenstern, Türen, Mauervorständen
und untereinander angebrachten Abgasmündungen beachten.
• Die Mündung des konzentrischen Rohres darf nach TRGI und LBO
nicht in einem Schacht unter Erdgleiche montiert werden.
Luft-/Abgasführung C über Dach
33x
• Bei bauseitiger Eindeckung die Mindestabstandsmaße nach TRGI
einhalten.
Es genügt ein Abstand von 0,4 m zwischen Mündung des Abgaszube-
Logamax plus GB172T V2 – 6720807191 (2015/03)
X
0010002733-001
Nicht brennbare Baustoffe
500 mm
α
6 720 610 489-13.3TT
hörs und Dachfläche, da die Nennwärmeleistung der genannten Ge-
räte unter 50 kW liegt.
Die Buderus Dachgauben erfüllen die Anforderungen an die Mindest-
maße.
• Die Mündung muss Dachaufbauten, Öffnungen zu Räumen und unge-
schützte Bauteile aus brennbaren Baustoffen um mindestens 1 m
überragen oder von ihnen mindestens 1,5 m entfernt sein. Ausge-
nommen hiervon sind Bedachungen.
• Für die waagerechte Luft-/Abgasführung über Dach mit einer Dach-
gaube gibt es keine Leistungsbeschränkung im Heizbetrieb aufgrund
behördlicher Vorschriften.
4.2.6

Getrenntrohranschluss

Der Getrenntrohranschluss ist mit Abgaszubehör „Getrenntrohran-
schluss" in Kombination mit „T-Stück 90°" möglich.
Die Verbrennungsluftleitung wird mit Einzelrohr Ø 80 mm ausgeführt.
Ein Montagebeispiel zeigt Bild 16 auf Seite 22.
4.2.7 Luft-/Abgasführung an der Fassade
Die Abgasführung kann zwischen der Verbrennungsluftansaugung und
der Doppelmuffe und dem „Endstück" an jeder Stelle mit den Abgaszu-
behören für Fassade „konzentrisches Rohr" und „konzentrischer Bogen"
(15 ° - 90 °) erweitert werden, wenn deren Verbrennungsluftrohr umge-
steckt wird.
Ein Montagebeispiel zeigt Bild 20 auf Seite 23.
4.3 Abgasrohrlängen
4.3.1 Zulässige Abgasrohrlängen
Die maximal zulässigen Abgasrohrlängen sind in Tabelle 14 beschrie-
ben.
Die Abgasrohrlänge L (ggf. Summe von L
ge der Abgasführung.
Die erforderlichen Umlenkungen einer Abgasführung (z. B. Bogen auf
dem Gerät und Stützbogen im Schacht bei B
Rohrlängen schon berücksichtigt.
• Jeder zusätzliche 90 ° Bogen entspricht 2 m.
• Jeder zusätzliche 45 ° oder 15 ° Bogen entspricht jeweils 1 m.
Abgasführung 4
, L und L ) ist die Gesamtlän-
1 2 3
) sind in den maximalen
