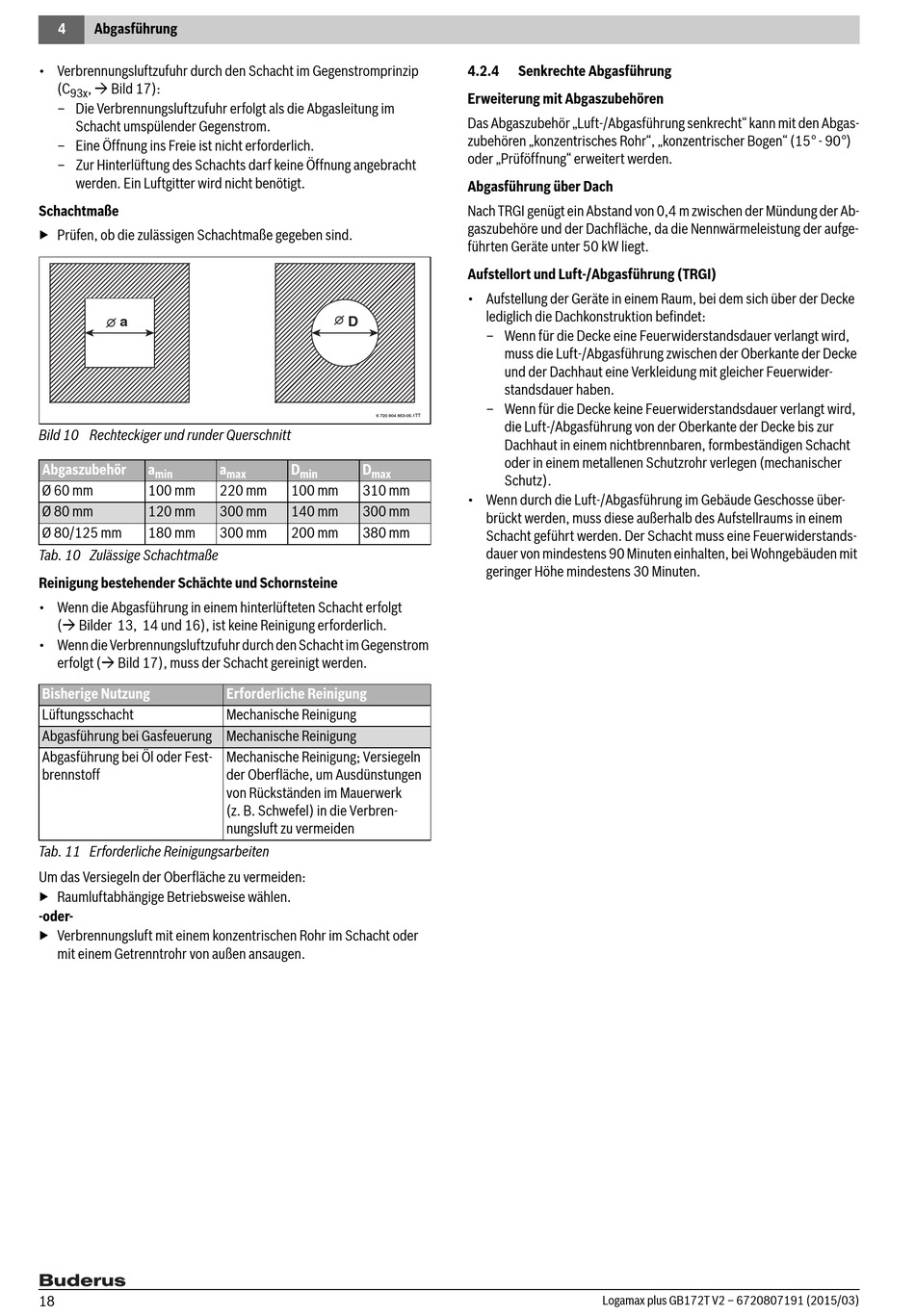

4 Abgasführung
• Verbrennungsluftzufuhr durch den Schacht im Gegenstromprinzip
,  Bild 17):
(C
93x
– Die Verbrennungsluftzufuhr erfolgt als die Abgasleitung im
Schacht umspülender Gegenstrom.
– Eine Öffnung ins Freie ist nicht erforderlich.
– Zur Hinterlüftung des Schachts darf keine Öffnung angebracht
werden. Ein Luftgitter wird nicht benötigt.
Schachtmaße
▶ Prüfen, ob die zulässigen Schachtmaße gegeben sind.
a
Bild 10 Rechteckiger und runder Querschnitt
Abgaszubehör a
min
Ø 60 mm 100 mm
Ø 80 mm 120 mm
Ø 80/125 mm 180 mm
Tab. 10 Zulässige Schachtmaße
Reinigung bestehender Schächte und Schornsteine
• Wenn die Abgasführung in einem hinterlüfteten Schacht erfolgt
( Bilder 13, 14 und 16), ist keine Reinigung erforderlich.
• Wenn die Verbrennungsluftzufuhr durch den Schacht im Gegenstrom
erfolgt ( Bild 17), muss der Schacht gereinigt werden.

Bisherige Nutzung

Lüftungsschacht
Abgasführung bei Gasfeuerung Mechanische Reinigung
Abgasführung bei Öl oder Fest-
brennstoff
Tab. 11 Erforderliche Reinigungsarbeiten
Um das Versiegeln der Oberfläche zu vermeiden:
▶ Raumluftabhängige Betriebsweise wählen.
-oder-
▶ Verbrennungsluft mit einem konzentrischen Rohr im Schacht oder
mit einem Getrenntrohr von außen ansaugen.
18
D
6 720 804 853-05.1TT
a D D
max min max
220 mm 100 mm 310 mm
300 mm 140 mm 300 mm
300 mm 200 mm 380 mm

Erforderliche Reinigung

Mechanische Reinigung
Mechanische Reinigung; Versiegeln
der Oberfläche, um Ausdünstungen
von Rückständen im Mauerwerk
(z. B. Schwefel) in die Verbren-
nungsluft zu vermeiden
4.2.4 Senkrechte Abgasführung
Erweiterung mit Abgaszubehören
Das Abgaszubehör „Luft-/Abgasführung senkrecht" kann mit den Abgas-
zubehören „konzentrisches Rohr", „konzentrischer Bogen" (15 ° - 90 °)
oder „Prüföffnung" erweitert werden.
Abgasführung über Dach
Nach TRGI genügt ein Abstand von 0,4 m zwischen der Mündung der Ab-
gaszubehöre und der Dachfläche, da die Nennwärmeleistung der aufge-
führten Geräte unter 50 kW liegt.
Aufstellort und Luft-/Abgasführung (TRGI)
• Aufstellung der Geräte in einem Raum, bei dem sich über der Decke
lediglich die Dachkonstruktion befindet:
– Wenn für die Decke eine Feuerwiderstandsdauer verlangt wird,
muss die Luft-/Abgasführung zwischen der Oberkante der Decke
und der Dachhaut eine Verkleidung mit gleicher Feuerwider-
standsdauer haben.
– Wenn für die Decke keine Feuerwiderstandsdauer verlangt wird,
die Luft-/Abgasführung von der Oberkante der Decke bis zur
Dachhaut in einem nichtbrennbaren, formbeständigen Schacht
oder in einem metallenen Schutzrohr verlegen (mechanischer
Schutz).
• Wenn durch die Luft-/Abgasführung im Gebäude Geschosse über-
brückt werden, muss diese außerhalb des Aufstellraums in einem
Schacht geführt werden. Der Schacht muss eine Feuerwiderstands-
dauer von mindestens 90 Minuten einhalten, bei Wohngebäuden mit
geringer Höhe mindestens 30 Minuten.
Logamax plus GB172T V2 – 6720807191 (2015/03)
