Elektrischer Anschluss

8 Elektrischer Anschluss
WARNUNG
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
WARNUNG
Lebensgefahr durch elektrischen Strom!
Falsch angeschlossene elektrische Leitungen können einen fehlerhaften
Betrieb mit möglicherweise gefährlichen Folgen verursachen.
▶ Beim Herstellen der elektrischen Anschlüsse: Anschlusspläne der
einzelnen Geräte und Komponenten beachten.
▶ Bei Wartungen: Alle Anschlussleitungen vor dem Abklemmen kenn-
zeichnen.
HINWEIS
Sachschaden durch Überschreiten der maximalen Stromaufnahme!
Kurzzeitige hohe (Anlauf-)ströme können zu Schäden an elektrischen
Bauteilen führen.
▶ Beim Anschluss externer Komponenten an das Regelgerät beachten,
dass die Summe der einzelnen Stromaufnahmen (Stromaufnahme
des Kessels berücksichtigen) die maximale Stromaufnahme nicht
überschreitet (Typschild Regelgerät).
Beim elektrischen Anschluss beachten:
▶ Nur dann elektrische Arbeiten innerhalb der Heizungsanlage ausfüh-
ren, wenn für diese Arbeiten eine entsprechende Qualifikation vor-
liegt. Wenn keine entsprechende Qualifikation vorliegt, den
elektrischen Anschluss von einem Heizungsfachbetrieb/Elektrofach-
kraft ausführen lassen.
▶ Sicherstellen, dass alle Kesselkomponenten über Regelgerät und
Feuerungsautomat geerdet sind (Erdung ist Bestandteil des verwen-
deten Regelgeräts).
▶ Örtliche Vorschriften beachten!
28
8.1

Abgasklappe

Der Anschluss einer motorisch gesteuerten Abgasklappe ist am Regelge-
rät (Regelsystem Logamatic 5000) bzw. am Funktionsmodul (Regelsys-
tem Logamatic EMS plus) an der entsprechenden Anschlussklemme
möglich.
Handgesteuerte Klappen, die den Abgasweg verschließen oder die Ver-
brennungsluftzufuhr behindern, sind nicht zulässig.
Um eine Abgasklappe anzuschließen:
▶ Brücke entfernen.
▶ Anschluss entsprechend der folgenden Abbildung bzw. Tabelle aus-
führen.
4 5 6 7
2
4 x 0,75 mm
max. 3 A
1 2 3

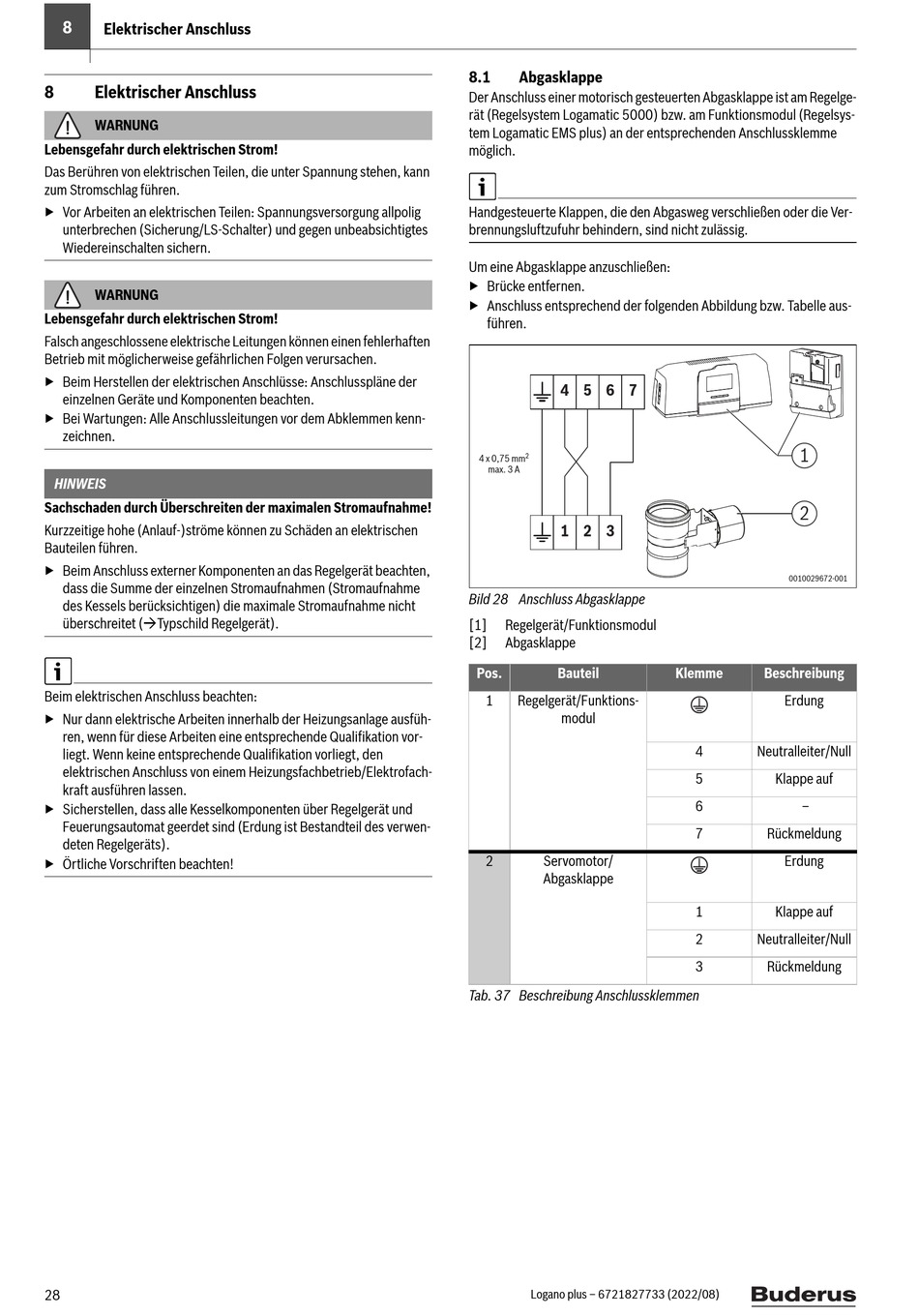

Bild 28 Anschluss Abgasklappe
[1] Regelgerät/Funktionsmodul
[2] Abgasklappe
Pos. Bauteil
1 Regelgerät/Funktions-
modul
2 Servomotor/
Abgasklappe
Tab. 37 Beschreibung Anschlussklemmen
Logano plus – 6721827733 (2022/08)
1
2
0010029672-001
Klemme Beschreibung
Erdung
4 Neutralleiter/Null
5 Klappe auf
6 –
7 Rückmeldung
Erdung
1 Klappe auf
2 Neutralleiter/Null
3 Rückmeldung
