2 Installation und Montage
2.5

Markiseneinstellungen

Markise in Konsolen einhängen und sichern
(Wand-und Deckenmontage)
» Markise mit dem Montagerohr von vorne in die Konsolen heben und die
Klemmteile seitlich einschieben.
» Schrauben am Gewinde leicht einfetten und von unten in die Bohrungen
stecken. Schrauben mittels Vierkantmuttern sichern.
» Markise seitlich ausrichten.
» Alle Konsolenschrauben fest anziehen.
Markisenneigung einstellen (Abbildung 8/9)
Markise etwa zur Hälfte ausfahren.
» Abdeckkappe (1) am Armhalter mittels Schlitzschraubendreher entfernen.
» Sicherungsschraube (2) mittels Innensechskantschlüssel SW 5 entfernen.
» Arm durch leichtes Anheben entlasten und die Neigung durch Drehen der
Schraube mittels Innensechskantschlüssel SW 10 (3) einstellen.
» Drehen gegen Uhrzeigersinn
Markise hebt sich
» Drehen im Uhrzeigersinn
Markise senkt sich
Bei starker Neigungskorrektur der Arme (mehr als 10°) die Arme abwechselnd
verstellen. Mit der Sicherungsschraube (2) die Armneigung wieder sichern und
die Abdeckung(en) (1) anbringen.

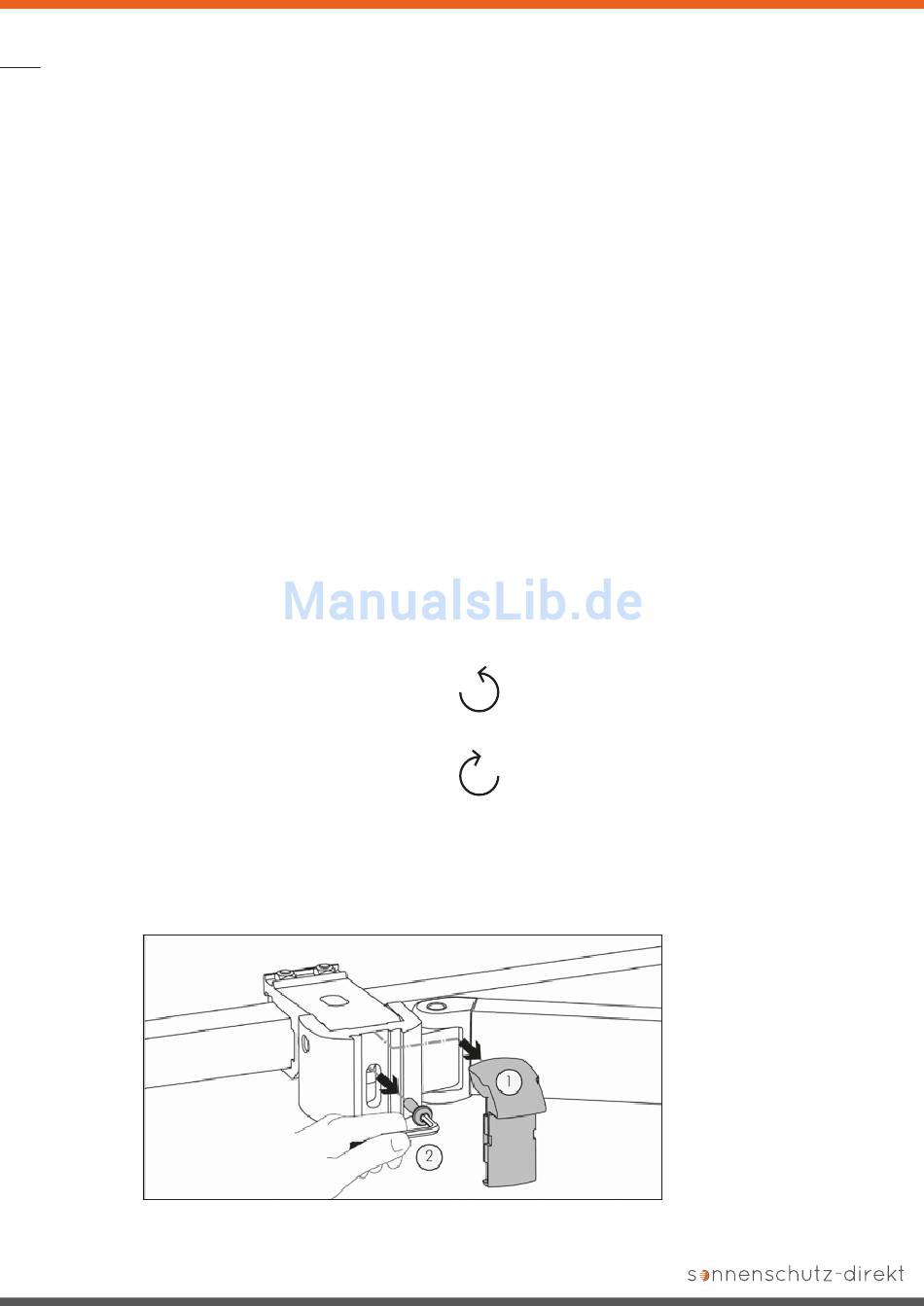

Abbildung 8
