16
2 Installation und Montage

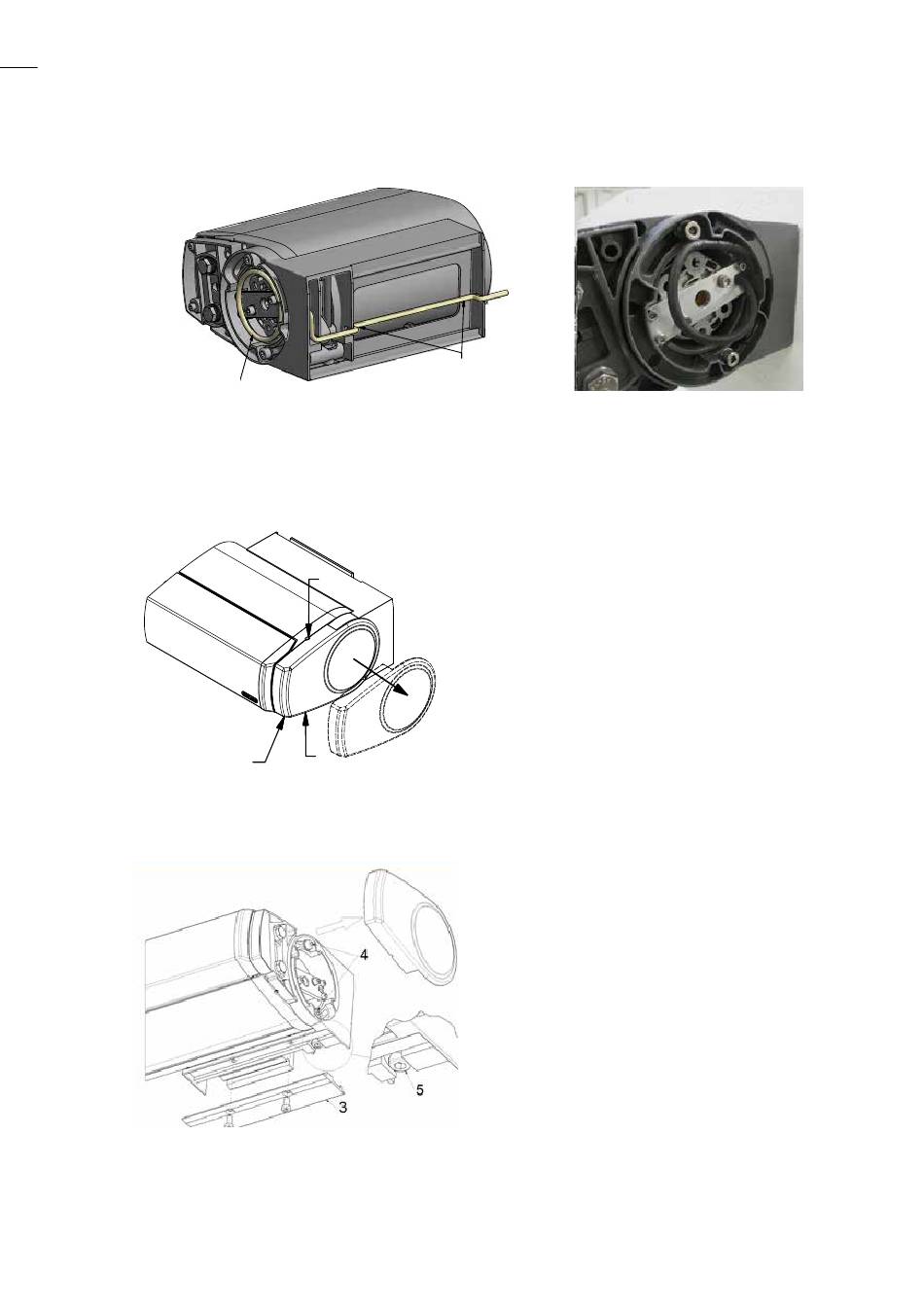

2.5.4 Kabelführung
Kabelschlaufe für
Neigungsverstellung
Abb. 17: Kabelführung
2.6
Markiseneinstellungen
2.6.1 Seitendeckel entfernen
Abb. 18: Seitendeckel abziehen
2.6.2 Einstellung der Markisenneigung
Abb. 19: Markisenneigung einstellen
ü
Kabelbinder
1
1
2
Kabel mit
fixieren
» Gewindestift (1) um ca. 2 Umdre-
hungen lockern. Seitendeckel (2) in
Pfeilrichtung abziehen.
» Klauenplatte (3) links und rechts
demontieren
» beidseitig die Feststellschrauben (4)
um ca. 2 Umdrehungen lockern
» durch Drehen der Einstellschraube
(5) im Uhrzeigersinn Neigungs-
verstellung nach oben, gegen den
Uhrzeigersinn, Neigungsverstellung
nach unten (hierbei den Gelenkarm
entlasten bzw leicht nach oben
heben)
» Festellschrauben (4) festziehen
» Klauenplatte (3) beidseitig wieder
montieren
