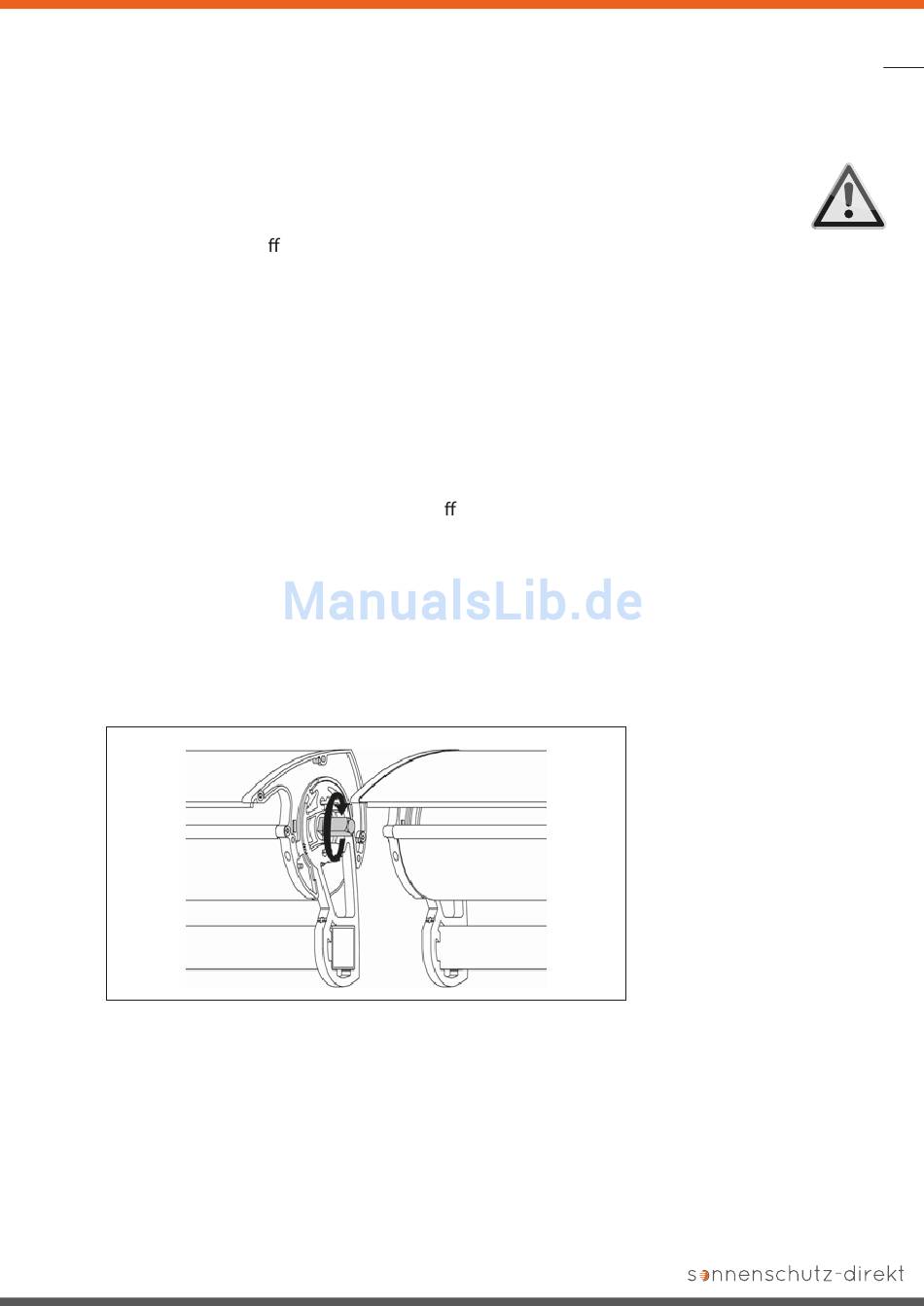

Koppelanlage (Abbildung 12)
Bei werksseitig teilmontierten Markisen – z. B. gekoppelte Anlagen ohne Tuch –
sind die unter Feder spannung stehenden Teile (siehe Kennzeichnung) gegen
unbeabsichtigtes Ö nen gesichert. Diese Si cherung darf erst nach der kom-
pletten Montage entfernt werden.
Es besteht eine hohe Verletzungsgefahr durch die unter Federspannung stehen-
den, gekennzeichneten Markisen teile!
» Anlage mit Antrieb zuerst befestigen (wie in Punkt 2.5 beschrieben).
» Anlage mittels Prüfkabel ca. 50 mm ausfahren.
» Koppelanlage ohne Antrieb in die Konsolen einhängen und sichern
(Klemmteile, Schrauben).
» Vierkantzapfen der Koppelanlage mit einem Gabelschlüssel SW 13 gegen die
Ausfahrrichtung drehen, bis ein Eingri in das Vierkantloch der Antriebsanlage
möglich ist (Abbildung 12).
» Darauf achten, dass die Positionen der Kedernuten der beiden Tuchwellen
übereinstimmen. Anlagen vollständig zusammenschieben und Konsolen -
schrauben festziehen.
» Bitte achten Sie beim Zusammenschieben darauf, dass beide Markisen die -
selbe Dachneigung haben (Zapfen am seitlichen Ende greifen ineinander).
Abbildung 12
Hülsenmarkise Joy / Joy D
21
