2 Installation und Montage

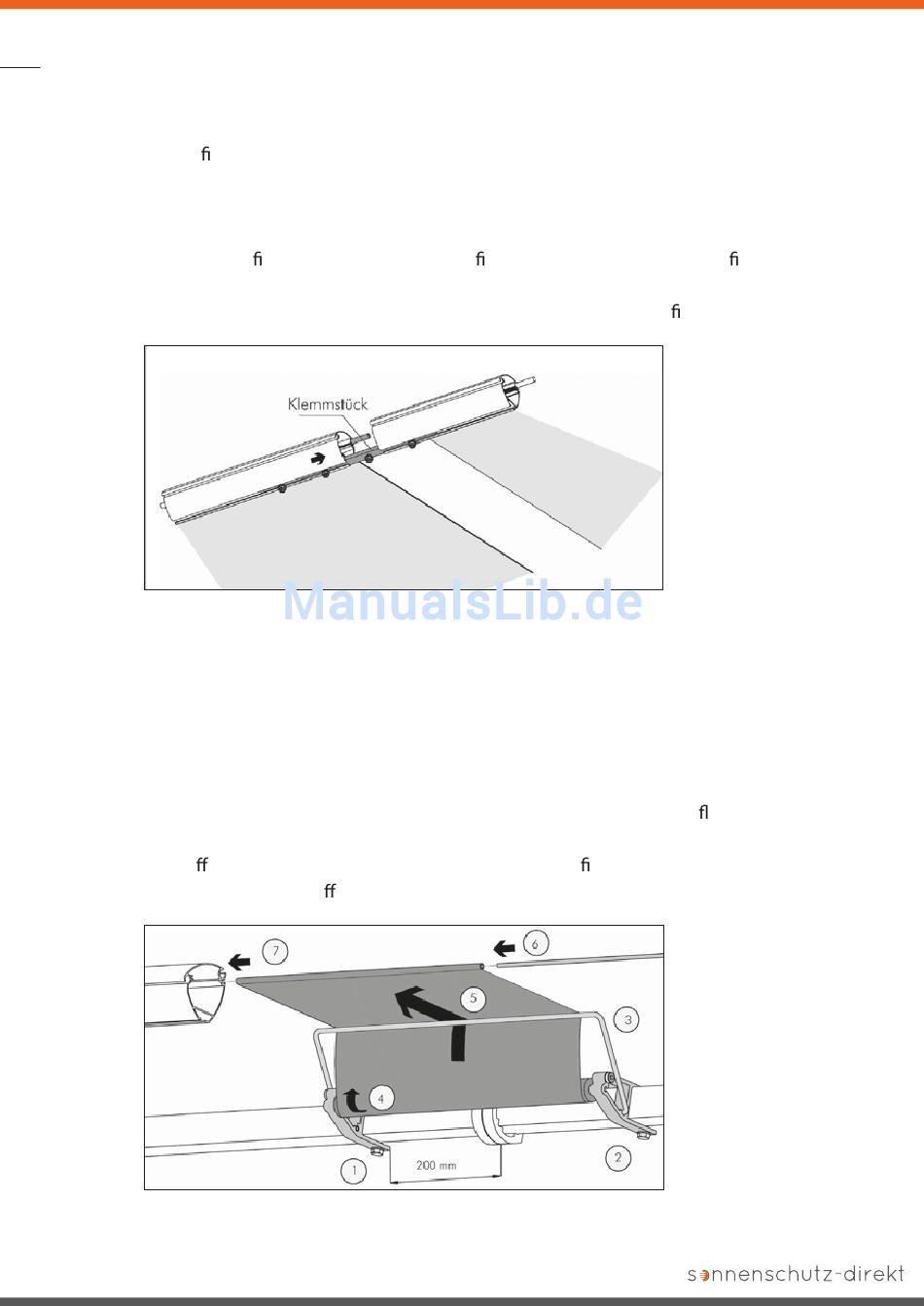

Fallpro lkupplung (Abbildung 13)
Wenn keine Tuchschlitzabdeckung vorgesehen ist, die Koppelanlage mindestens
1000 mm ausfahren.
Beide Fallpro le mit dem Kupplungspro l (in einem der beiden Fallpro le vor -
montiert) verbinden und die Muttern mittels Gabelschlüssel SW 13 festziehen.
Darauf achten, dass sich kein Spalt zwischen den beiden Fallpro len ergibt!
Abbildung 13
Tuchschlitzabdeckung (Abbildung 14)
Im gleichen Ausfahrzustand den linken Halter (1) der Tuchschlitzabdeckung
(Teil ohne Lager buchse) 200 mm vom Anlagenstoß entfernt montieren.
» Federwelle (4) einhängen und den rechten Halter (2) befestigen.
» Leitbügel (3) so einhängen, dass er auf den Schraubenköpfen au iegt.
» Federwelle (4) bis zu 10 Umdrehungen in Pfeilrichtung vorspannen.
» Sto ende über den Bügel nach vorne zum Fallpro l führen.
» Keder (6) in die Sto schlaufe (7) einschieben.
Abbildung 14
