16
2 Installation und Montage
Anzeichnen und Befestigen der Wand konsolen

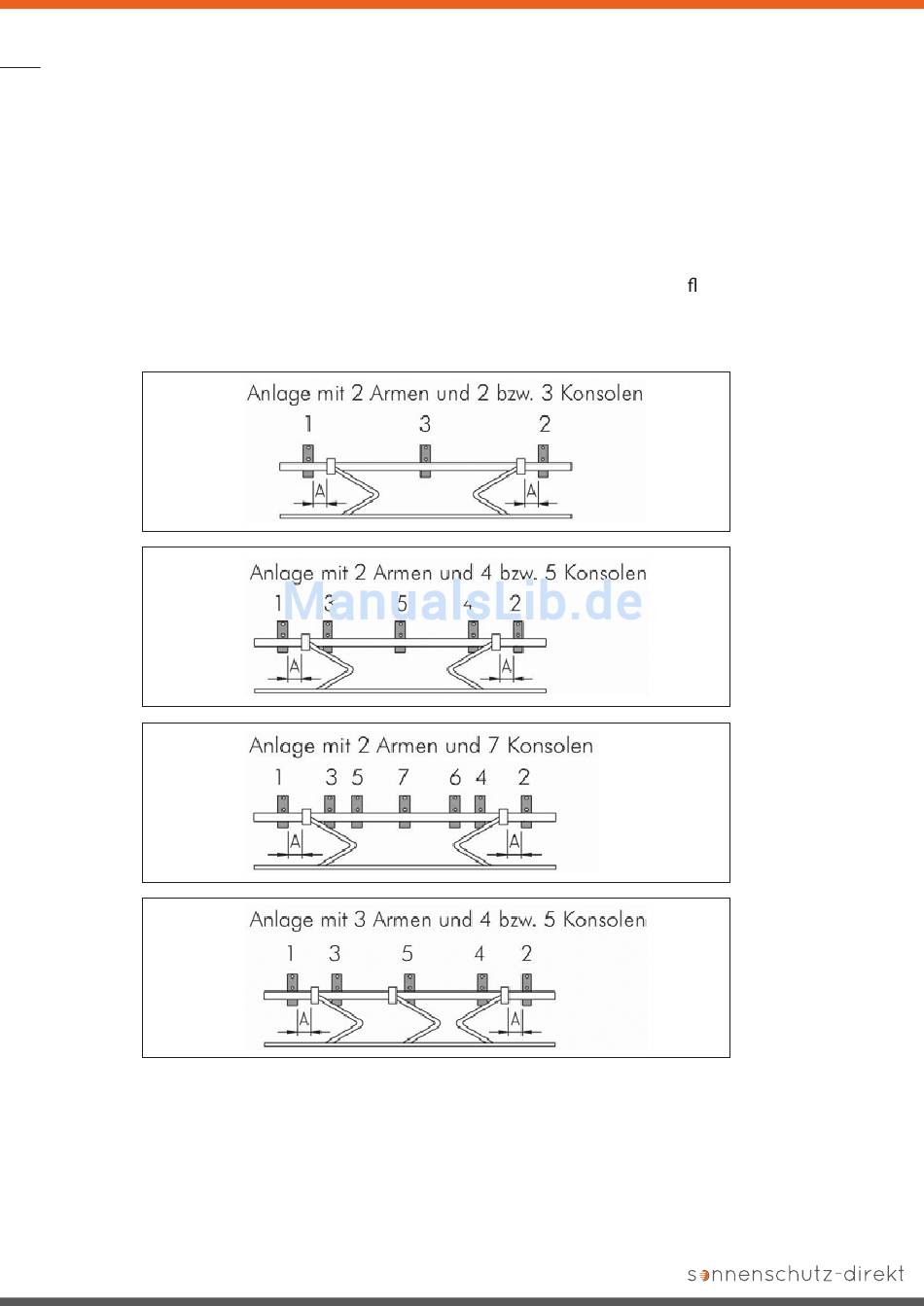

Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu
setzen. Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen.
Das Maß >A< sollte maximal 200 mm betragen.
Wandkonsolen bzw. Deckkonsole an der Wand/Decke ausrichten, uchtend in
Lot und Richtung. Leichte Unebenheiten des Montage untergrundes ggf. durch
Unterfüttern mit Aus gleichsplatten ausgleichen.
Abbildung 5
Bei Anlagen von 6501–6700 mm Breite mit 4000 mm Ausfall müssen die äußeren
Konsolen (1 und 2) auch innerhalb der Arme (neben 3 und 4) gesetzt werden.
