17
Hülsenmarkise Joy / Joy D

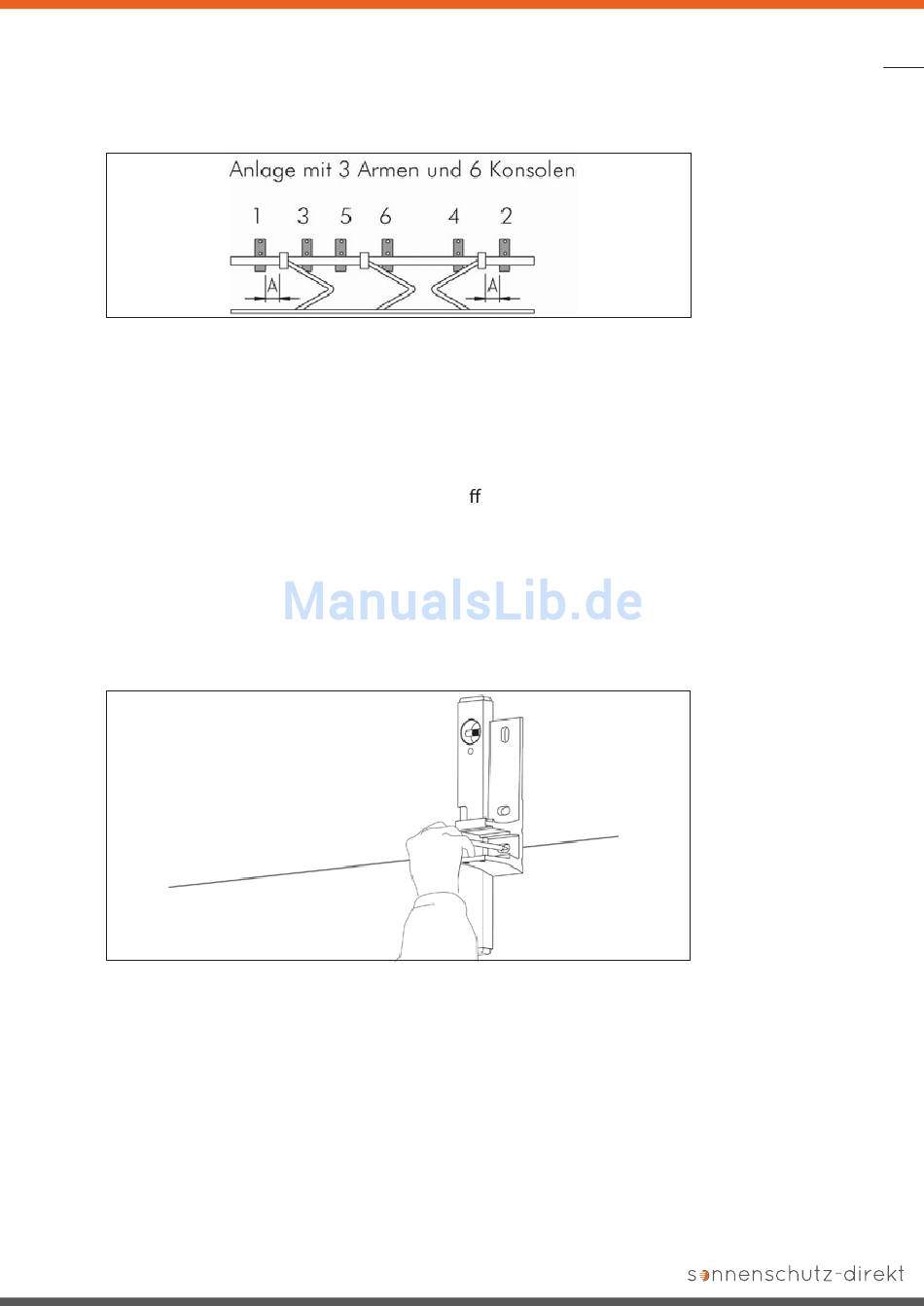

Abbildung 6
Bei Koppelanlagen ist darauf zu achten, dass die Anlagen nach dem Einhängen
in die Konsolen noch um ca. 70 mm zueinander verschoben werden müssen. Bei
Koppelanlagen mit Tuchschlitzabdeckung müssen die Konsolen im Bereich der
Koppelung (1 bzw. 2) mindestens 300 mm vom Anlagenstoß entfernt montiert
werden, um Platz für die Federwelle zu scha en.
Bohrungen für Konsolen
Die Bohrbilder der Konsolen auf die ermittelten Konsolenpositionen übertragen.
Je nach Montageuntergrund und Befestigungsart den entsprechenden Bohrer
verwenden.
Abbildung 7
Kabeldurchführung (nur bei Motorantrieb)
Die Zuleitung ist mit dem Motorantrieb VDE-gerecht zu verlegen.
Es ist dabei darauf zu achten, dass über das Kabel kein Wasser in den Motorkopf
eindringen kann.
