KBR multimess 1D4
4.3 Inbetriebnahme
4.3.1 Inbetriebnahme des multimess 1D4 mit Display multimess 1F96-DS
16
Im Folgenden finden Sie eine Beschreibung der Inbetriebnahme der
verschiedenen Gerätevarianten.
Gehen Sie bei der Inbetriebnahme des multimess 1D4 mit Display
multimess 1F96-DS bitte wie folgt vor:
1. Verbinden Sie das Messmodul über die Modulbusschnittstelle mit
dem Display multimess 1F96-DS.
2. Verbinden Sie das Messmodul über die zweite Modulbusschnittstel-
le mit dem Netzteil multisys 1D4-PS-24V mit der Buchse „Modul out".

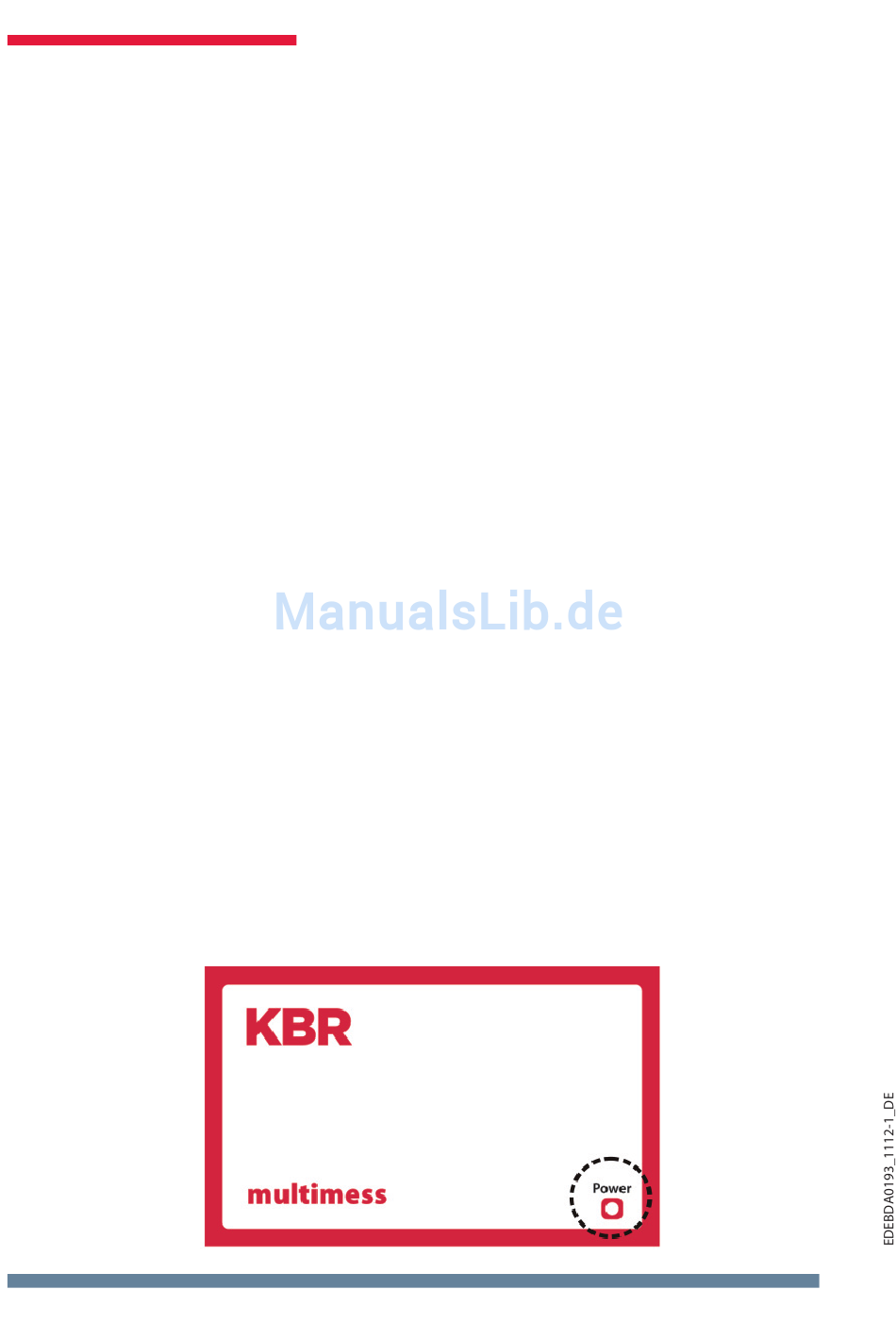

3. Schließen Sie am Netzteil multisys 1D4 die Versorgungsspannung
an (siehe Typenschild). Die Betriebs-LED am Gerät leuchtet grün.
4. Schließen Sie an den Klemmen 10 (L1), 11 (L2), 12 (L3) und 13 (N) die
Messspannung an (Betriebsspannung des Messmoduls).
5. Wählen Sie am Display das Menü Extra > Inbetriebnahme aus, hier
können Sie nun die angeschlossenen Messmodule einscannen.
6. Es werden bereits vorhandene Module, sowie der Menüpunkt scan
und der Menüpunkt Entf (zum Entfernen von Messmodulen aus der
Modulbusliste) angezeigt.
7. Nach dem Auswählen des Menüpunktes scan wird der Scanmodus
aktiviert, die Funktions-LED an den Messmodulen blinkt langsam.
8. Am Messmodul wird die Scan - Sensortaste entsperrt (sie befindet
sich im Bereich der grün blinkenden Status-LED).
V1.00
