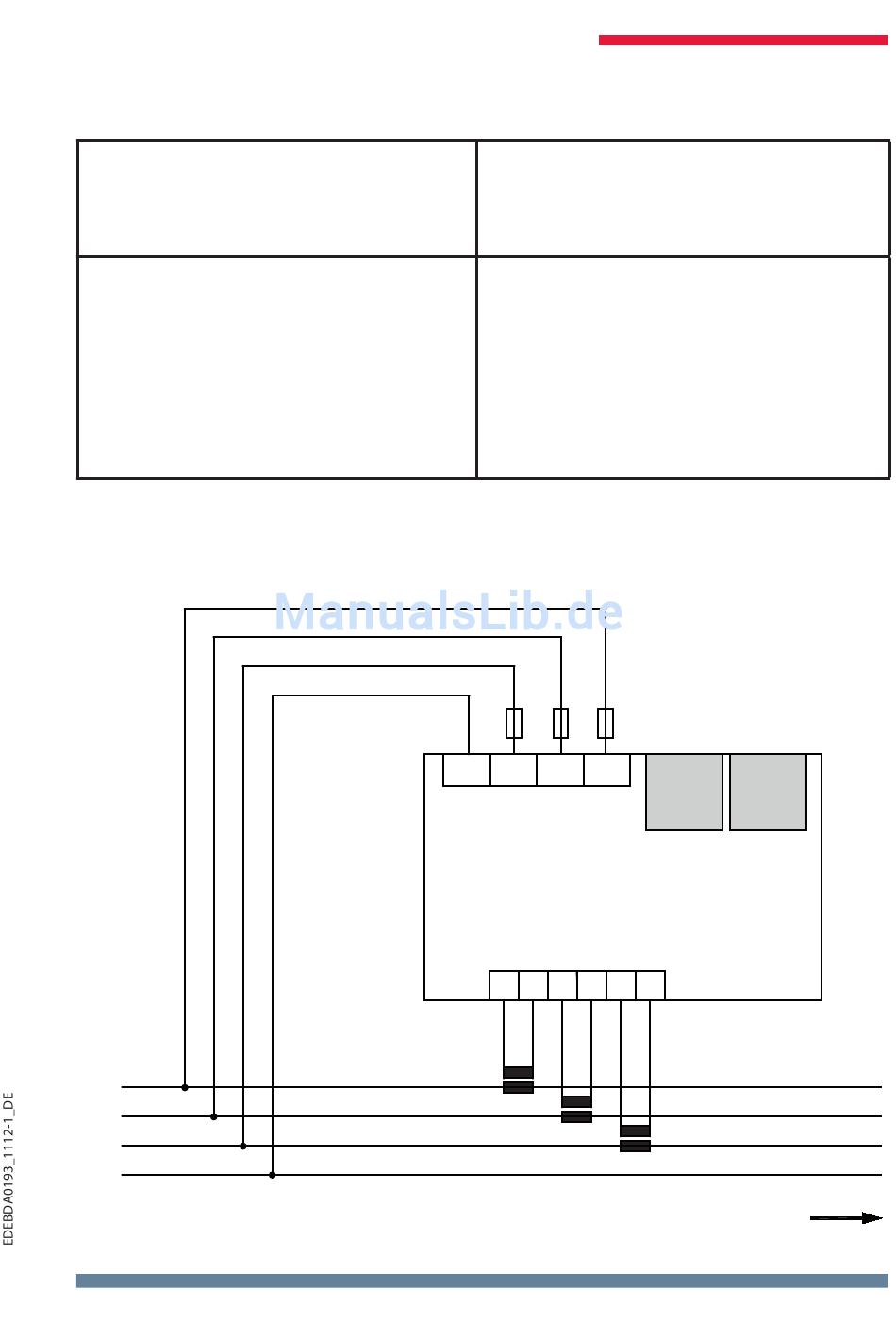

4.2 Anschlüsse
Klemmen 10 - 13
(L1, L2, L3, N)
Klemme 20 (k1) und 21 (l1), 22 (k2) und
23(l2), 24 (k3) und 25 (l3)
L1
L2
L3
N
V1.00
Messspannung. Die Stromversorgung des
Gerätes wird ebenfalls über die Messspan-
nung abgebildet. Die technischen Details
entnehmen Sie bitte dem Typenschild
Messeingänge für Strom. Die Messein-
gänge für Strom müssen über Stromwand-
ler x/1A AC oder x/5A AC angeschlossen
werden. Bei Anschluss der Wandler ist auf
die Stromflussrichtung, sowie auf die rich-
tige Zuordnung zwischen den Messspan-
nungseingängen und den Stromwandlern
zu achten!)
13
12
11
10
N
L3
L2
L1
Measuring voltage
Messspannung
Measuring current
Messstrom
k3
k1
l1
k2
l2
20
21
22
23
24
Stromflussrichtung / current direction
KBR multimess 1D4
Modul
Modul
l3
25
15
