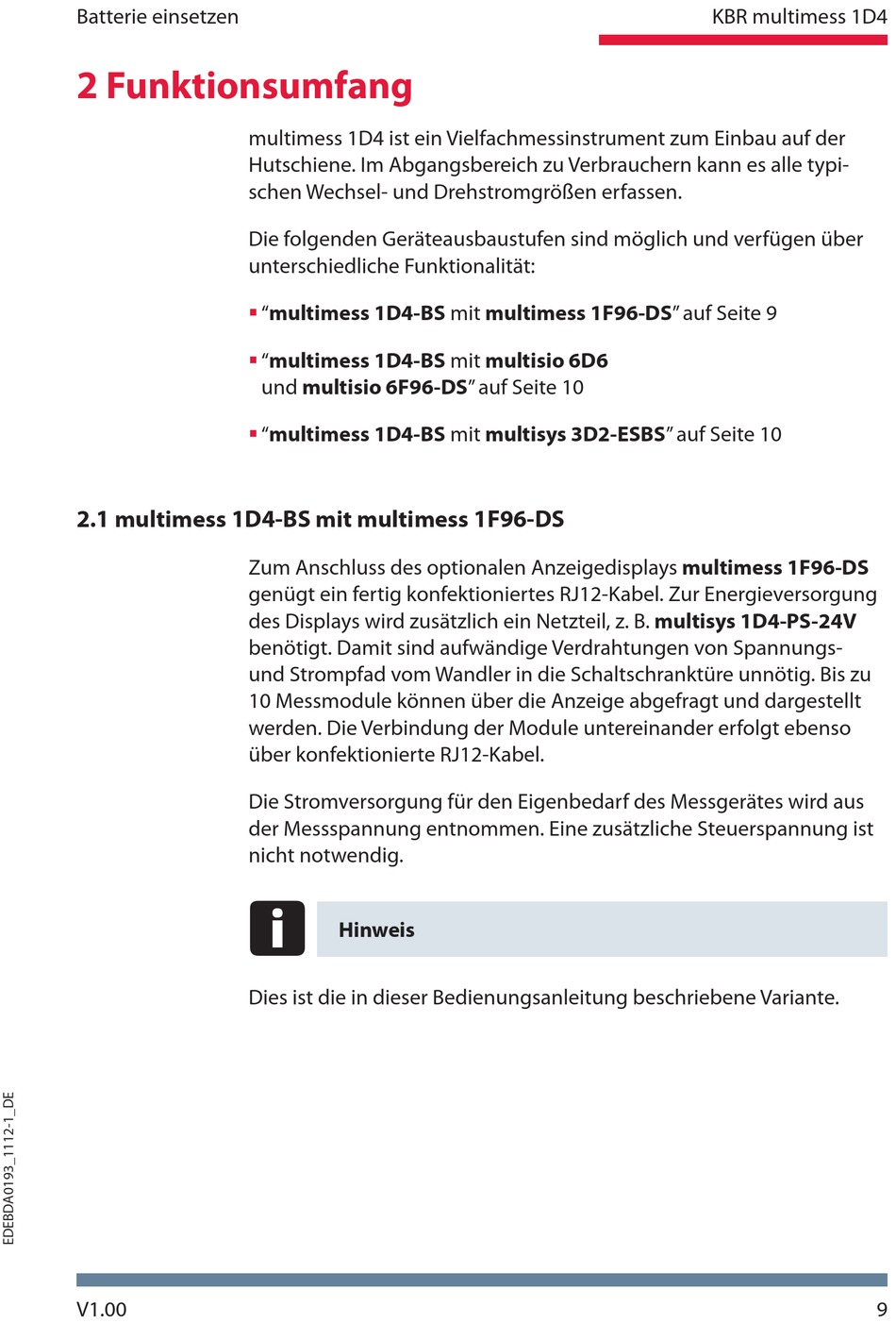

2 Funktionsumfang
2.1 multimess 1D4-BS mit multimess 1F96-DS
V1.00
multimess 1D4 ist ein Vielfachmessinstrument zum Einbau auf der
Hutschiene. Im Abgangsbereich zu Verbrauchern kann es alle typi-
schen Wechsel- und Drehstromgrößen erfassen.
Die folgenden Geräteausbaustufen sind möglich und verfügen über
unterschiedliche Funktionalität:
"multimess 1D4-BS mit multimess 1F96-DS" auf Seite 9
"multimess 1D4-BS mit multisio 6D6
und multisio 6F96-DS" auf Seite 10
"multimess 1D4-BS mit multisys 3D2-ESBS" auf Seite 10
Zum Anschluss des optionalen Anzeigedisplays multimess 1F96-DS
genügt ein fertig konfektioniertes RJ12-Kabel. Zur Energieversorgung
des Displays wird zusätzlich ein Netzteil, z. B. multisys 1D4-PS-24V
benötigt. Damit sind aufwändige Verdrahtungen von Spannungs-
und Strompfad vom Wandler in die Schaltschranktüre unnötig. Bis zu
10 Messmodule können über die Anzeige abgefragt und dargestellt
werden. Die Verbindung der Module untereinander erfolgt ebenso
über konfektionierte RJ12-Kabel.
Die Stromversorgung für den Eigenbedarf des Messgerätes wird aus
der Messspannung entnommen. Eine zusätzliche Steuerspannung ist
nicht notwendig.
i
Hinweis
Dies ist die in dieser Bedienungsanleitung beschriebene Variante.
