2. Den Schnelllösestift durch Herunterdrücken der Taste und gleichzeitiges
Hereinschieben des Stiftes montieren. Sicherstellen, dass die Haltekugeln des
Schnelllösestiftes vollständig frei liegen und über den äußeren Rand des Rohrs hinaus
reichen (Detail „A" in ABBILDUNG 8.1).
Montagebohrung
Schnelllösestift

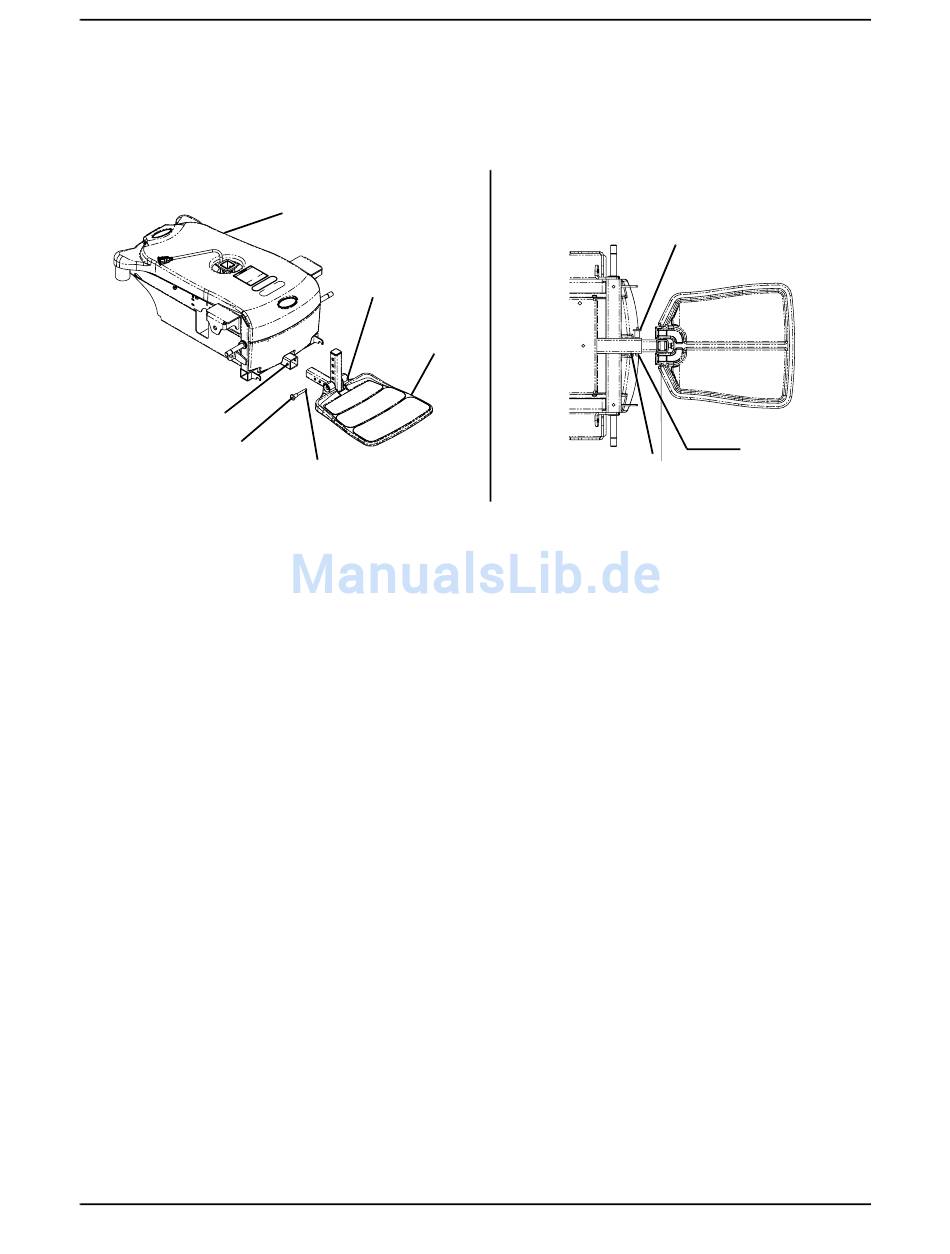

ABBILDUNG 8.1 Demontage / Montage der Fußplatten
Einstellen der Fußplatten

Winkel

HINWEIS: Für dieses Verfahren, siehe ABBILDUNG 8.2.
1. Die unter der Fußplatte befindliche Kontermutter und Stellschraube lösen.
2. Die Stellschraube hinein‐ oder herausschrauben, um den gewünschten Winkel für die
Fußplatten‐Baugruppe einzustellen.
3. Kontermutter und Unterlegschraube hineinschrauben, bis sie mit der
Fußplattenklammer bündig abschließt.
4. Kontermutter und Unterlegschraube gut festziehen, um die Befestigungsschraube zu
sichern.
Part No. 1145790
Oberes Abdeckblech
Quetschgefahr
Fußplatten-
Baugruppe
Haltekugel
ABSCHNITT 8—FUSSPLATTEN
DETAIL „A" - ANSICHT DER
FUSSPLATTE VON UNTEN
Außenrand
des Rohrs
53
Schnelllösestift
Haltekugeln
Pronto® M61™ mit SureStep®
