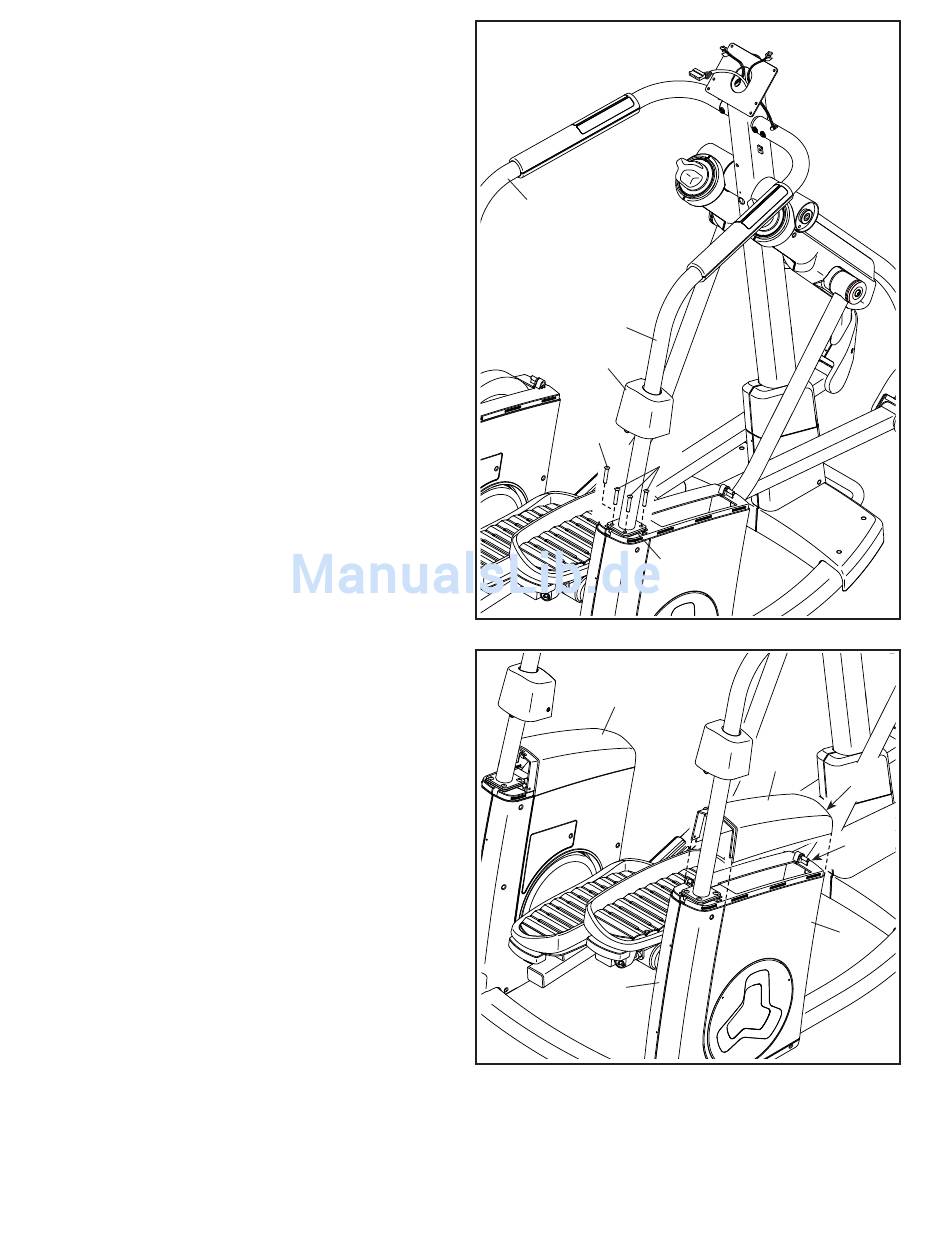

5. Befestigen Sie das untere Ende des rechten
Handlaufs (5) mit vier M8 x 20mm Schrauben
(61) am Rahmen (1). Ziehen Sie die Schrauben
aber noch nicht fest.
Befestigen Sie das untere Ende des linken
Handlaufs (4) auf die gleiche Weise.
Siehe Schritt 2. Ziehen Sie die vier M8 x 20mm
Schrauben (61) fest. Schieben Sie dann die
rechte und die linke Pfostenabdeckung (60, 96)
nach unten und drücken Sie die beiden auf die
rechte und die linke Rahmenpfostenabdeckung
(73, 75). Vermeiden Sie dabei ein Abklemmen
der Kabel.
Siehe Schritt 4. Ziehen Sie die vier M8 x 45mm
Bolzen (130) fest.
Dann ziehen Sie die acht M8 x 20mm Schrau-
ben (61) fest.
Drücken Sie die rechte Handlaufabdeckung
(7) und die linke Handlaufabdeckung (nicht
abgebildet) noch nicht an ihren Platz.
6. Richten Sie die Lasche (D) der rechten Schutz-
abdeckung (76) auf das angedeutete Loch (E)
am rechten, äußeren und inneren Schutz (17,
19) aus.
Drücken Sie die rechte Schutzabdeckung (76)
auf den rechten, äußeren und inneren Schutz
(17, 19).
Befestigen Sie die linke Schutzabdeckung
(102) auf die gleiche Weise.
5
4
5
7
61
6
102
19
8
61
1
76
D
E
17
