MONTAGE
• Die Montage erfordert zwei Personen.
• Legen Sie alle Teile auf einen dafür freigeräumten
Platz und entfernen Sie die Verpackungsmateria-
lien. Werfen Sie die Verpackungsmaterialien nicht
weg, bis Sie alle Montageschritte beendet haben.
• Die linken Teile sind mit einem „L" oder mit „Left"
markiert und die rechten Teile mit einem „R" oder
mit „Right".
• Um kleine Teile zu identifizieren, siehe Seite 5.
1. Besuchen Sie iconsupport.eu an Ihrem
Computer und registrieren Sie Ihr Produkt.
• Ihre Garantie aktivieren
• sich Zeit ersparen, wenn Sie einmal den Kun-
dendienst kontaktieren müssen
• uns erlauben, Sie bezüglich Aktualisierungen
und Angeboten zu informieren
Anmerkung: Wenn Sie keinen Zugriff auf das
Internet haben, rufen Sie den Kundendienst an
(siehe Vorderseite dieser Bedienungsanleitung),
um Ihr Produkt zu registrieren.

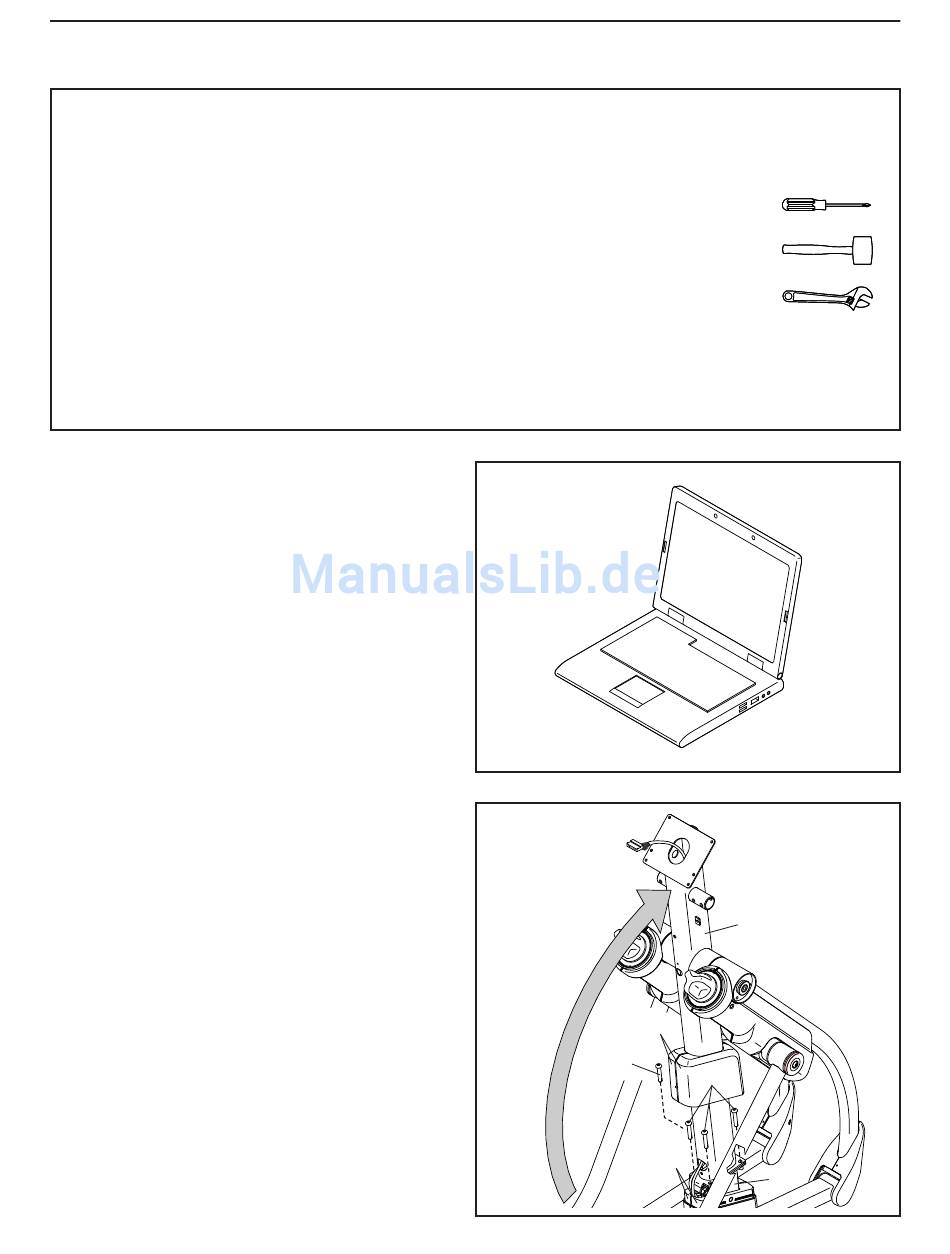

2. Lassen Sie eine zweite Person den Pfosten (2)
aufrichten und ihn in der abgebildeten Position
halten.
Schieben Sie die rechte und die linke Pfostenab-
deckung (60, 96) nach oben, wie hier abgebildet.
Befestigen Sie den Pfosten (2) mit vier M8 x
20mm Schrauben (61) am Rahmen (1). Ziehen
Sie die Schrauben aber noch nicht fest.
• Zusätzlich zu irgendwelchen beigefügten Werk-
zeugen erfordert die Montage auch die folgenden
Werkzeuge:
einen Kreuzschlitzschraubendreher
einen Gummihammer
einen Rollgabelschlüssel
Die Montage wird weiterhin erleichtert, wenn man
einen Schlüsselsatz besitzt. Um ein Beschädigen
der Teile zu vermeiden, benutzen Sie keine
Elektrowerkzeuge.
1
2
60, 96
61
73, 75
6
Vermeiden Sie
ein Abklemmen
der Kabel
2
61
1
