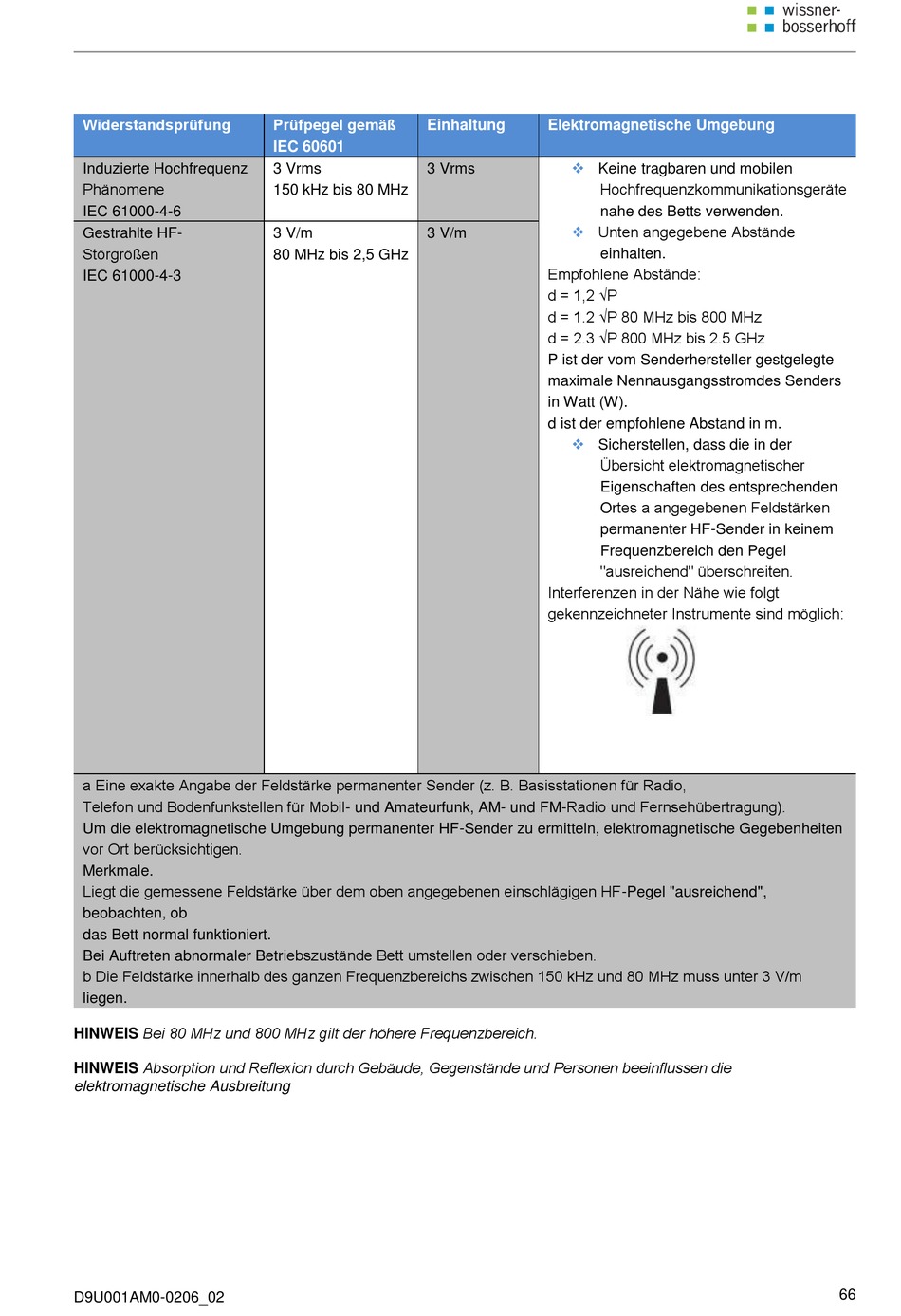

Widerstandsprüfung
Induzierte Hochfrequenz
Phänomene
IEC 61000-4-6
Gestrahlte HF-
Störgrößen
IEC 61000-4-3
a Eine exakte Angabe der Feldstärke permanenter Sender (z. B. Basisstationen für Radio,
Telefon und Bodenfunkstellen für Mobil- und Amateurfunk, AM- und FM-Radio und Fernsehübertragung).
Um die elektromagnetische Umgebung permanenter HF-Sender zu ermitteln, elektromagnetische Gegebenheiten
vor Ort berücksichtigen.
Merkmale.
Liegt die gemessene Feldstärke über dem oben angegebenen einschlägigen HF-Pegel "ausreichend",
beobachten, ob
das Bett normal funktioniert.
Bei Auftreten abnormaler Betriebszustände Bett umstellen oder verschieben.
b Die Feldstärke innerhalb des ganzen Frequenzbereichs zwischen 150 kHz und 80 MHz muss unter 3 V/m
liegen.
HINWEIS Bei 80 MHz und 800 MHz gilt der höhere Frequenzbereich.
HINWEIS Absorption und Reflexion durch Gebäude, Gegenstände und Personen beeinflussen die
elektromagnetische Ausbreitung
D9U001AM0-0206_02
Prüfpegel gemäß
Einhaltung
IEC 60601
3 Vrms 3 Vrms
150 kHz bis 80 MHz
3 V/m 3 V/m
80 MHz bis 2,5 GHz
Elektromagnetische Umgebung

Keine tragbaren und mobilen
Hochfrequenzkommunikationsgeräte
nahe des Betts verwenden.
 Unten angegebene Abstände
einhalten.
Empfohlene Abstände:
d = 1,2 √P
d = 1.2 √P 80 MHz bis 800 MHz
d = 2.3 √P 800 MHz bis 2.5 GHz
P ist der vom Senderhersteller gestgelegte
maximale Nennausgangsstromdes Senders
in Watt (W).
d ist der empfohlene Abstand in m.

Sicherstellen, dass die in der
Übersicht elektromagnetischer
Eigenschaften des entsprechenden
Ortes a angegebenen Feldstärken
permanenter HF-Sender in keinem
Frequenzbereich den Pegel
"ausreichend" überschreiten.
Interferenzen in der Nähe wie folgt
gekennzeichneter Instrumente sind möglich:
