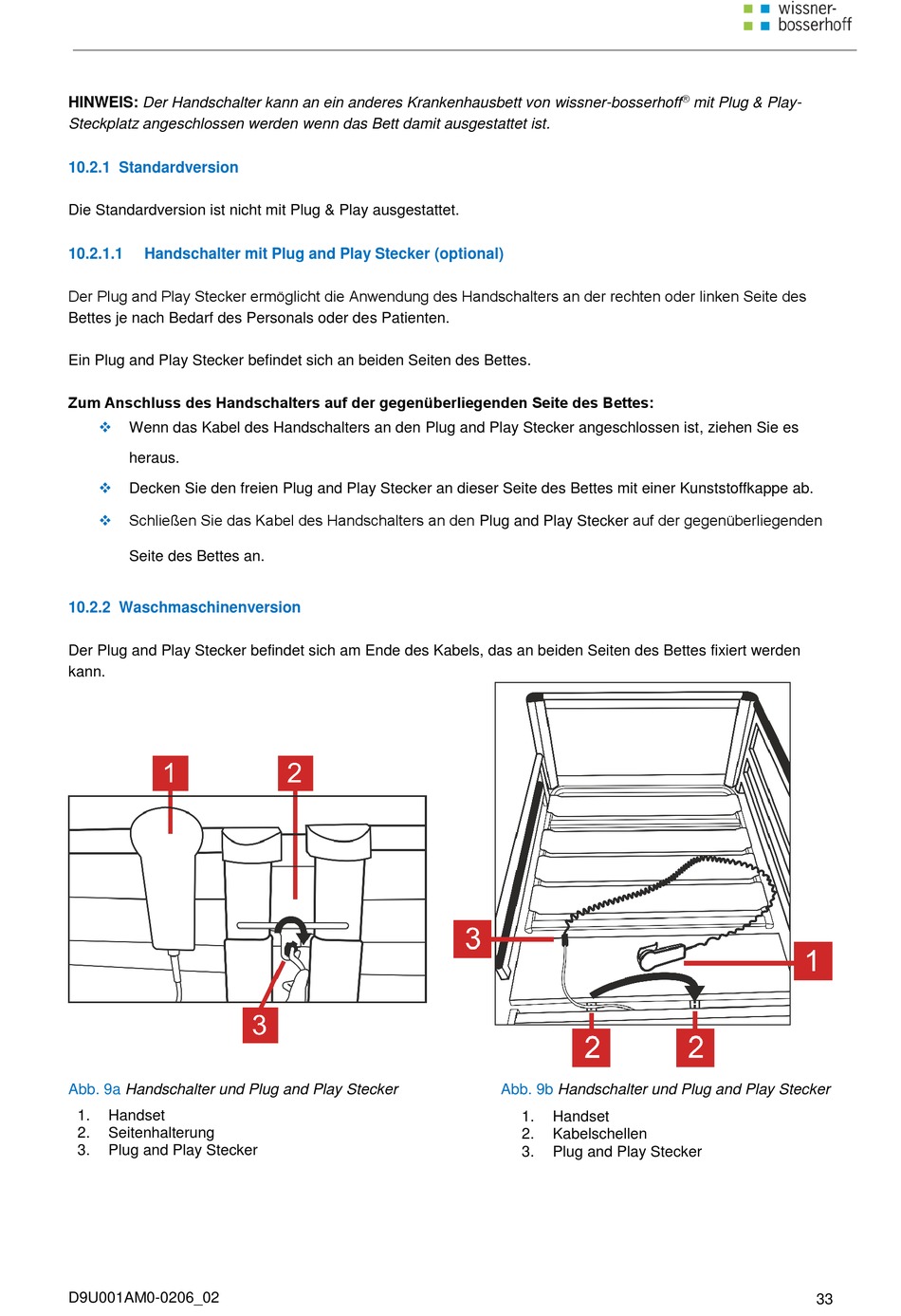

HINWEIS: Der Handschalter kann an ein anderes Krankenhausbett von wissner-bosserhoff
Steckplatz angeschlossen werden wenn das Bett damit ausgestattet ist.
10.2.1 Standardversion
Die Standardversion ist nicht mit Plug & Play ausgestattet.
10.2.1.1
Handschalter mit Plug and Play Stecker (optional)
Der Plug and Play Stecker ermöglicht die Anwendung des Handschalters an der rechten oder linken Seite des
Bettes je nach Bedarf des Personals oder des Patienten.
Ein Plug and Play Stecker befindet sich an beiden Seiten des Bettes.
Zum Anschluss des Handschalters auf der gegenüberliegenden Seite des Bettes:
Wenn das Kabel des Handschalters an den Plug and Play Stecker angeschlossen ist, ziehen Sie es
heraus.
Decken Sie den freien Plug and Play Stecker an dieser Seite des Bettes mit einer Kunststoffkappe ab.
Schließen Sie das Kabel des Handschalters an den Plug and Play Stecker auf der gegenüberliegenden
Seite des Bettes an.
10.2.2 Waschmaschinenversion
Der Plug and Play Stecker befindet sich am Ende des Kabels, das an beiden Seiten des Bettes fixiert werden
kann.
Abb. 9a
Handschalter und Plug and Play Stecker
1.
Handset
2.
Seitenhalterung
3.
Plug and Play Stecker
D9U001AM0-0206_02
Abb. 9b
Handschalter und Plug and Play Stecker
1.
Handset
2.
Kabelschellen
3.
Plug and Play Stecker
®
mit Plug & Play-
33
