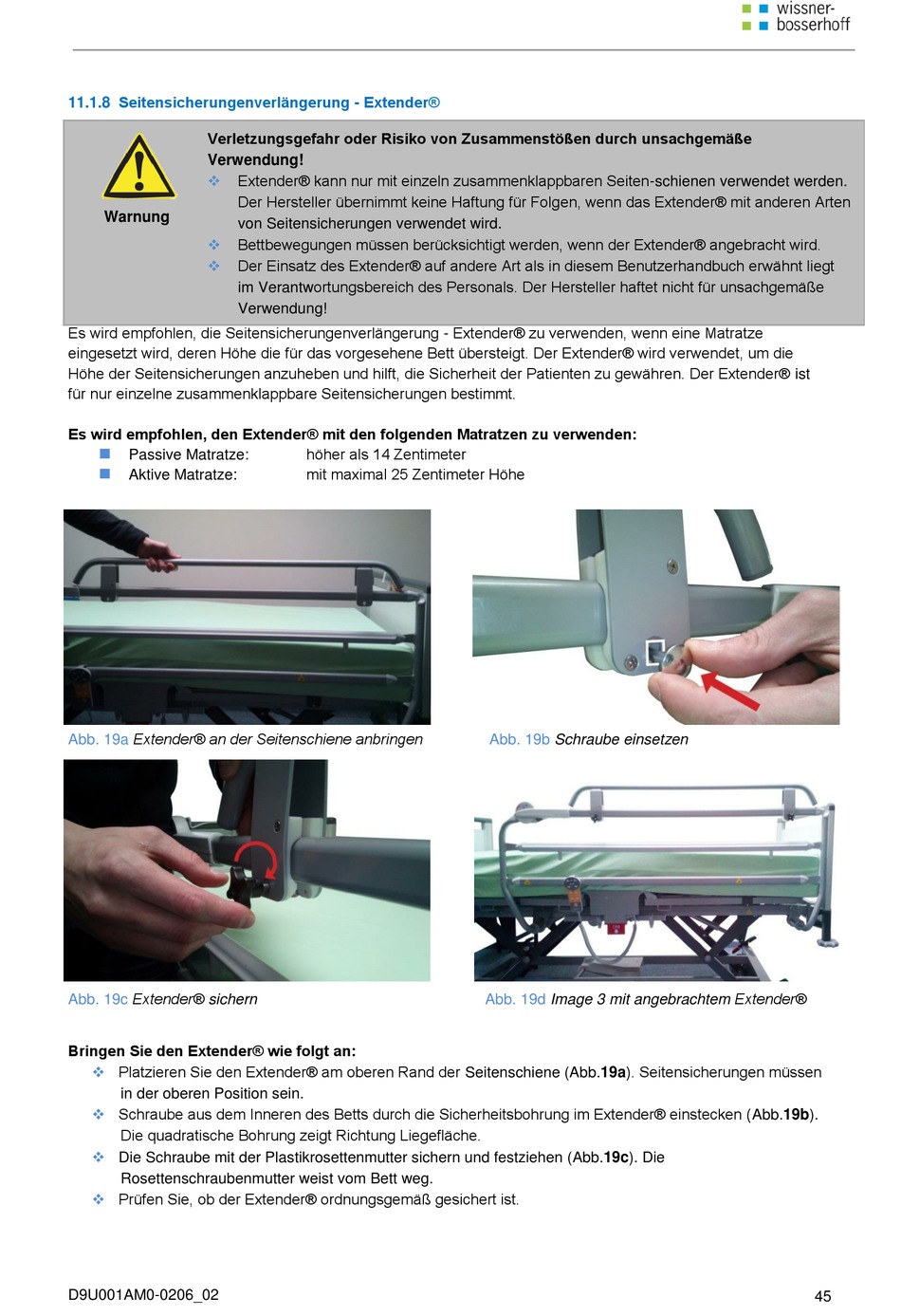

11.1.8 Seitensicherungenverlängerung - Extender®
Verletzungsgefahr oder Risiko von Zusammenstößen durch unsachgemäße
Verwendung!
Extender® kann nur mit einzeln zusammenklappbaren Seiten-schienen verwendet werden.
Der Hersteller übernimmt keine Haftung für Folgen, wenn das Extender® mit anderen Arten
Warnung
von Seitensicherungen verwendet wird.
Bettbewegungen müssen berücksichtigt werden, wenn der Extender® angebracht wird.
Der Einsatz des Extender® auf andere Art als in diesem Benutzerhandbuch erwähnt liegt
im Verantwortungsbereich des Personals. Der Hersteller haftet nicht für unsachgemäße
Verwendung!
Es wird empfohlen, die Seitensicherungenverlängerung - Extender® zu verwenden, wenn eine Matratze
eingesetzt wird, deren Höhe die für das vorgesehene Bett übersteigt. Der Extender® wird verwendet, um die
Höhe der Seitensicherungen anzuheben und hilft, die Sicherheit der Patienten zu gewähren. Der Extender® ist
für nur einzelne zusammenklappbare Seitensicherungen bestimmt.
Es wird empfohlen, den Extender® mit den folgenden Matratzen zu verwenden:
Passive Matratze:
Aktive Matratze:
Extender® an der Seitenschiene anbringen
Abb. 19a
Extender® sichern
Abb. 19c
Bringen Sie den Extender® wie folgt an:
Platzieren Sie den Extender® am oberen Rand der Seitenschiene (Abb.19a). Seitensicherungen müssen
in der oberen Position sein.
Schraube aus dem Inneren des Betts durch die Sicherheitsbohrung im Extender® einstecken (Abb.19b).
Die quadratische Bohrung zeigt Richtung Liegefläche.
Die Schraube mit der Plastikrosettenmutter sichern und festziehen (Abb.19c). Die
Rosettenschraubenmutter weist vom Bett weg.
Prüfen Sie, ob der Extender® ordnungsgemäß gesichert ist.
D9U001AM0-0206_02
höher als 14 Zentimeter
mit maximal 25 Zentimeter Höhe
Abb. 19b
Schraube einsetzen
Image 3 mit angebrachtem Extender®
Abb. 19d
45
