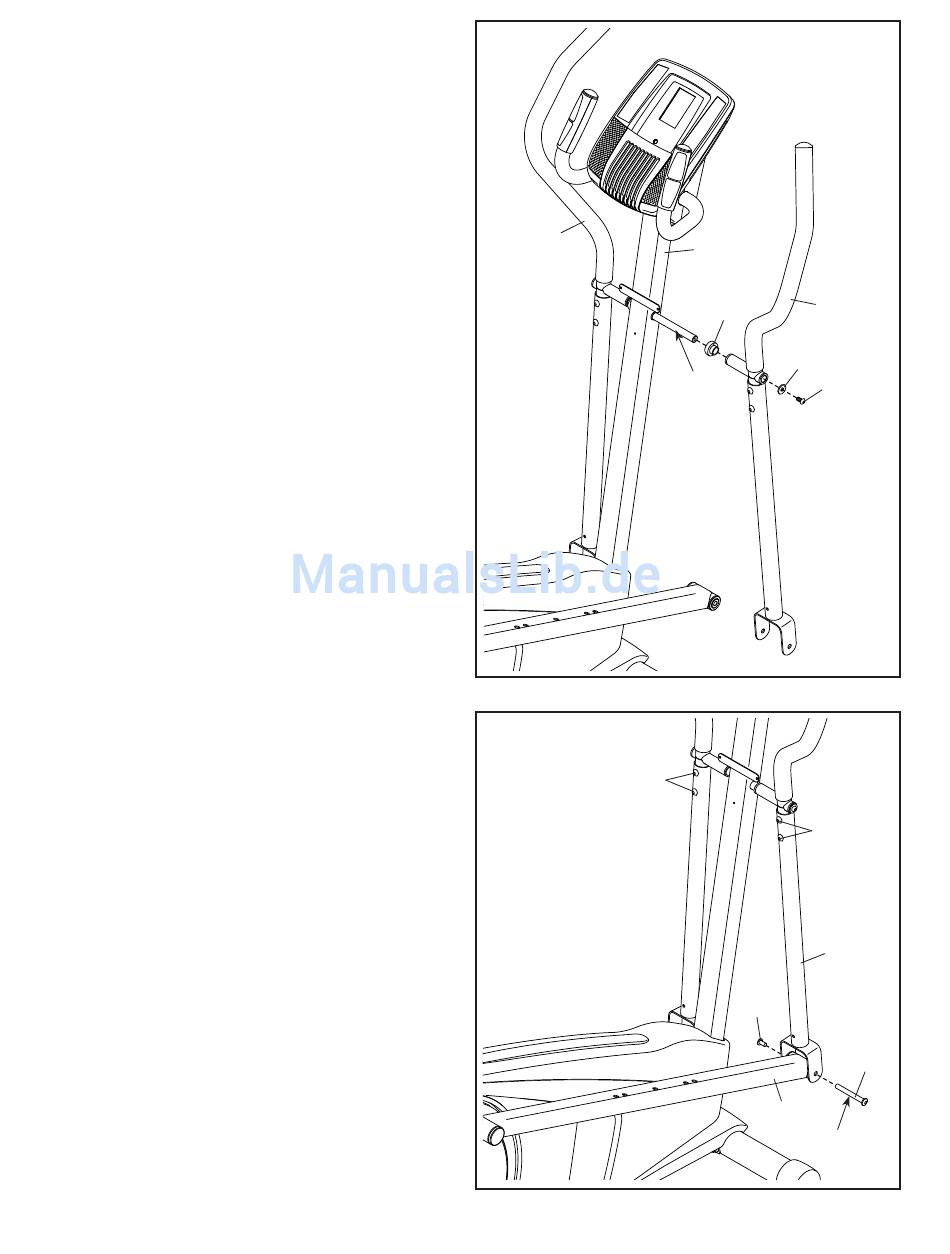

11. Benutzen Sie eine kleine Plastiktüte, um Ihre
Finger sauber zu halten. Geben Sie dann
eine großzügige Menge an mitgelieferten
Schmiermittel auf die Achse der rechten Seite
des Pfostens (2).
Richten Sie als nächstes einen
Achsenabstandhalter (84) wie abgebildet aus
und schieben Sie es auf den Pfosten (2).
Schieben Sie dann den rechten Oberkörperarm
(9) auf den Pfosten (2).
Bringen Sie den rechten Oberkörperarm (9) mit
einer M8 x 20mm Schraube (80) und einer M8
Unterlegscheibe (33) an.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
12. Geben Sie eine kleine Menge an Schmiermittel
auf ein Bolzensatz (31).
Halten Sie das Ende des rechten Pedalarms
(49) innerhalb der Klammer des rechten
Oberkörperbeins (6).
Bringen Sie das rechte Oberkörperbein (6) mit
dem Bolzensatz (31) an den rechten Pedalarm
(49) an.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
Ziehen Sie die M8 x 45mm Bolzen (76) fest.
11
8
12
11
2
9
84
33
Schmier-
80
mittel
76
76
31
49
Schmiermittel
6
31
