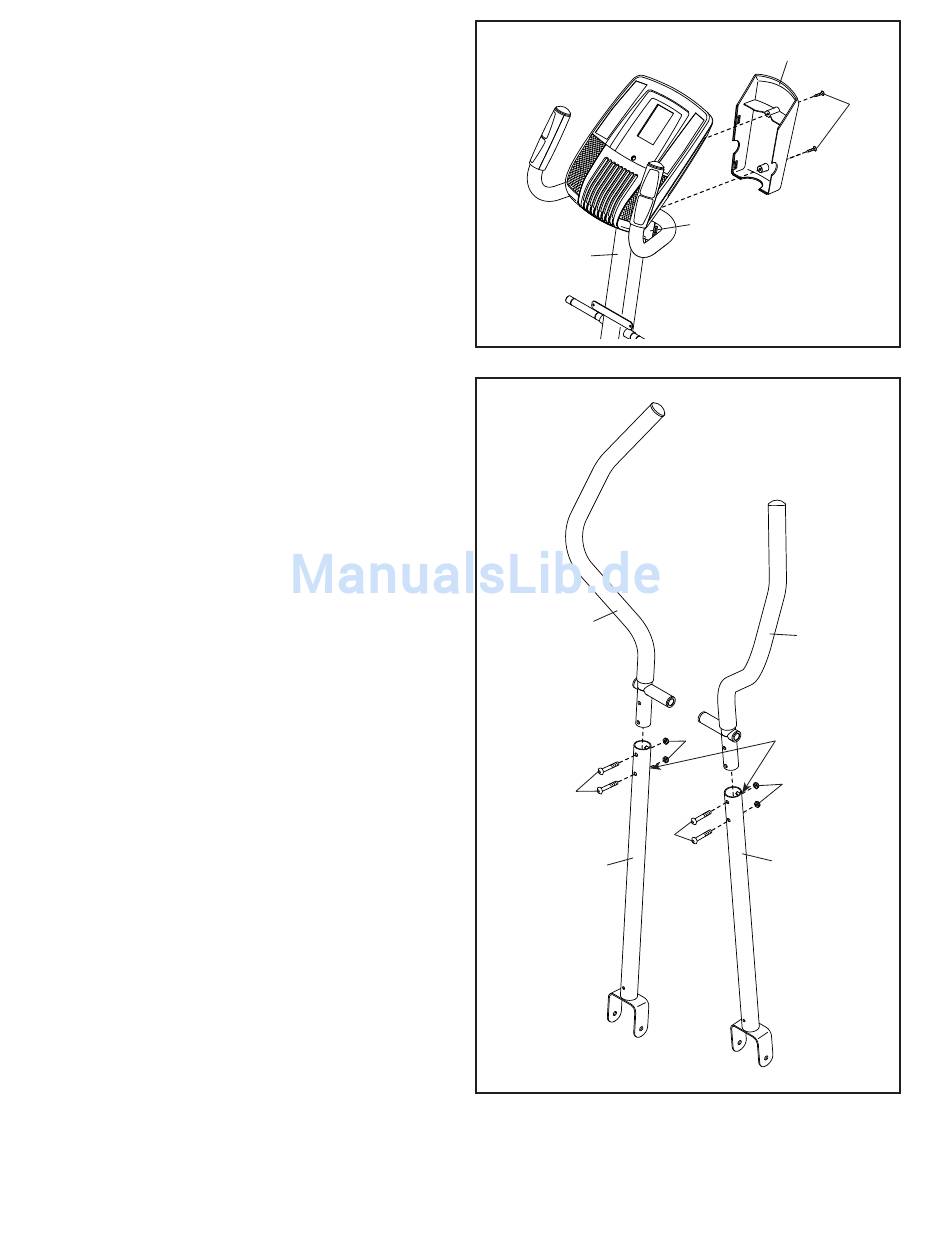

9. Richten Sie die vordere Computerabdeckung
(32) wie abgebildet aus.
Befestigen Sie die hintere Computerabdeckung
(81) um den Pfosten (2), indem Sie die Haken
der hinteren Computerabdeckung in die Laschen
der vorderen Computerabdeckung (32) drücken.
Befestigen Sie die vordere Computerabdeckung
(32) mit zwei M4 x 16mm Schrauben (36) am
Pfosten (2).
10. Finden Sie den rechten Oberkörperarm (9), der
mit einem „R"-Aufkleber markiert ist (L oder Left
bedeutet links; R oder Right bedeutet rechts).
Legen Sie den rechten Oberkörperarm (9) und
einen Oberkörperbein (6) wie angezeigt aus.
Fügen Sie den rechten Oberkörperarm in das
Oberkörperbein ein.
Befestigen Sie den rechten Oberkörperarm
(9) mit zwei M8 x 45mm Bolzen (76) und zwei
M8 Kontermuttern (77) an das Oberkörperbein
(6). Achten Sie darauf, dass sich die
Kontermuttern in den sechseckigen Löchern
befinden. Ziehen Sie die Bolzen noch nicht
fest an.
Montieren Sie den linken Oberkörperarm (8)
und das andere Oberkörperbein (6) auf die
gleiche Weise an.
9
2
10
8
76
6
10
32
81
9
Sechseckige
Löcher
77
77
76
6
36
