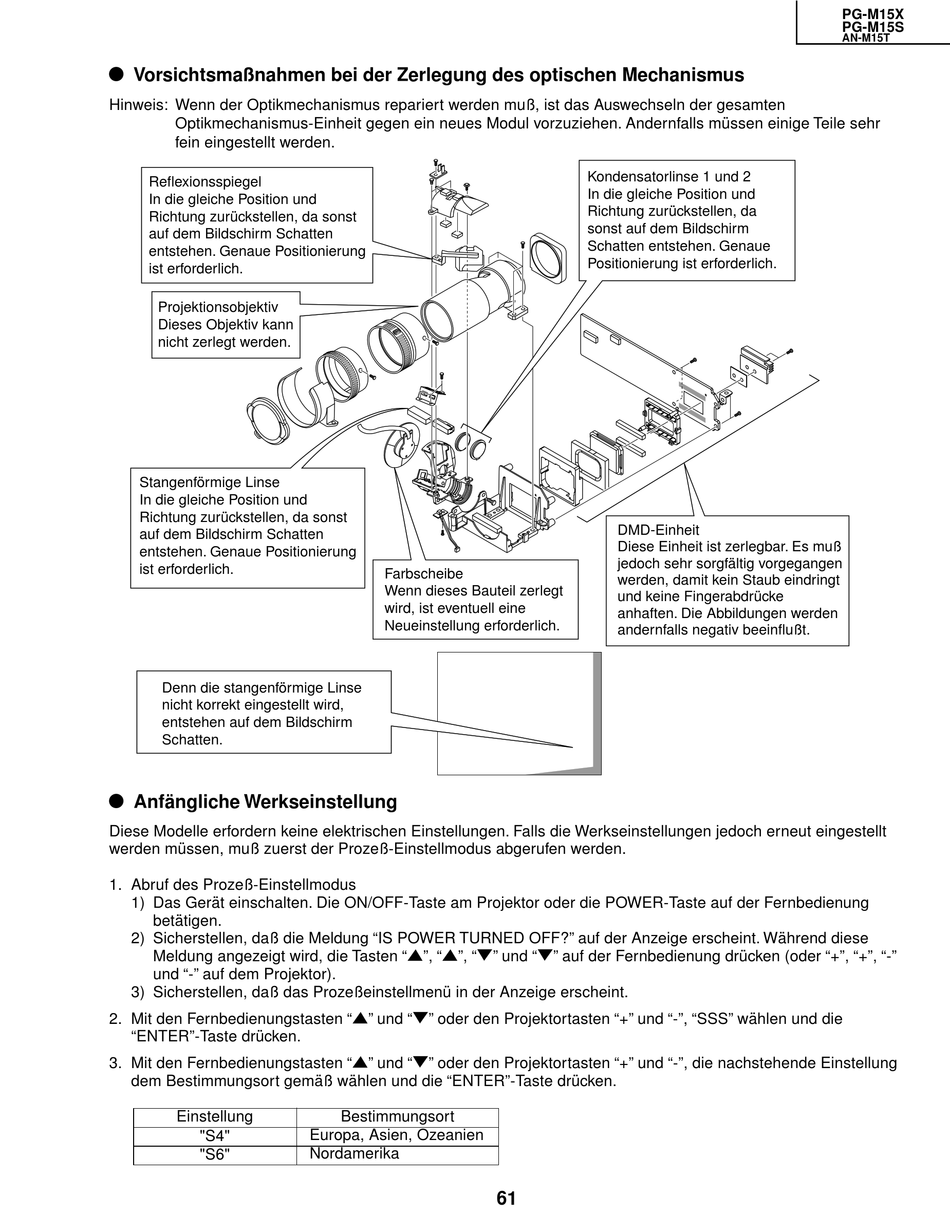

Æ Vorsichtsmaßnahmen bei der Zerlegung des optischen Mechanismus
Hinweis: Wenn der Optikmechanismus repariert werden muß, ist das Auswechseln der gesamten
Optikmechanismus-Einheit gegen ein neues Modul vorzuziehen. Andernfalls müssen einige Teile sehr
fein eingestellt werden.
Reflexionsspiegel
In die gleiche Position und
Richtung zurückstellen, da sonst
auf dem Bildschirm Schatten
entstehen. Genaue Positionierung
ist erforderlich.
Projektionsobjektiv
Dieses Objektiv kann
nicht zerlegt werden.
Stangenförmige Linse
In die gleiche Position und
Richtung zurückstellen, da sonst
auf dem Bildschirm Schatten
entstehen. Genaue Positionierung
ist erforderlich.
Denn die stangenförmige Linse
nicht korrekt eingestellt wird,
entstehen auf dem Bildschirm
Schatten.
Æ Anfängliche Werkseinstellung
Diese Modelle erfordern keine elektrischen Einstellungen. Falls die Werkseinstellungen jedoch erneut eingestellt
werden müssen, muß zuerst der Prozeß-Einstellmodus abgerufen werden.
1. Abruf des Prozeß-Einstellmodus
1) Das Gerät einschalten. Die ON/OFF-Taste am Projektor oder die POWER-Taste auf der Fernbedienung
betätigen.
2) Sicherstellen, daß die Meldung "IS POWER TURNED OFF?" auf der Anzeige erscheint. Während diese
Meldung angezeigt wird, die Tasten "'", "'", """ und """ auf der Fernbedienung drücken (oder "+", "+", "-"
und "-" auf dem Projektor).
3) Sicherstellen, daß das Prozeßeinstellmenü in der Anzeige erscheint.
2. Mit den Fernbedienungstasten "'" und """ oder den Projektortasten "+" und "-", "SSS" wählen und die
"ENTER"-Taste drücken.
3. Mit den Fernbedienungstasten "'" und """ oder den Projektortasten "+" und "-", die nachstehende Einstellung
dem Bestimmungsort gemäß wählen und die "ENTER"-Taste drücken.
Einstellung
"S4"
"S6"
Farbscheibe
Wenn dieses Bauteil zerlegt
wird, ist eventuell eine
Neueinstellung erforderlich.
Bestimmungsort
Europa, Asien, Ozeanien
Nordamerika
Kondensatorlinse 1 und 2
In die gleiche Position und
Richtung zurückstellen, da
sonst auf dem Bildschirm
Schatten entstehen. Genaue
Positionierung ist erforderlich.
DMD-Einheit
Diese Einheit ist zerlegbar. Es muß
jedoch sehr sorgfältig vorgegangen
werden, damit kein Staub eindringt
und keine Fingerabdrücke
anhaften. Die Abbildungen werden
andernfalls negativ beeinflußt.
