Übersicht Der Optikeinheit - Sharp PG-M15X Serviceanleitung

PG-M15X
PG-M15S
AN-M15T

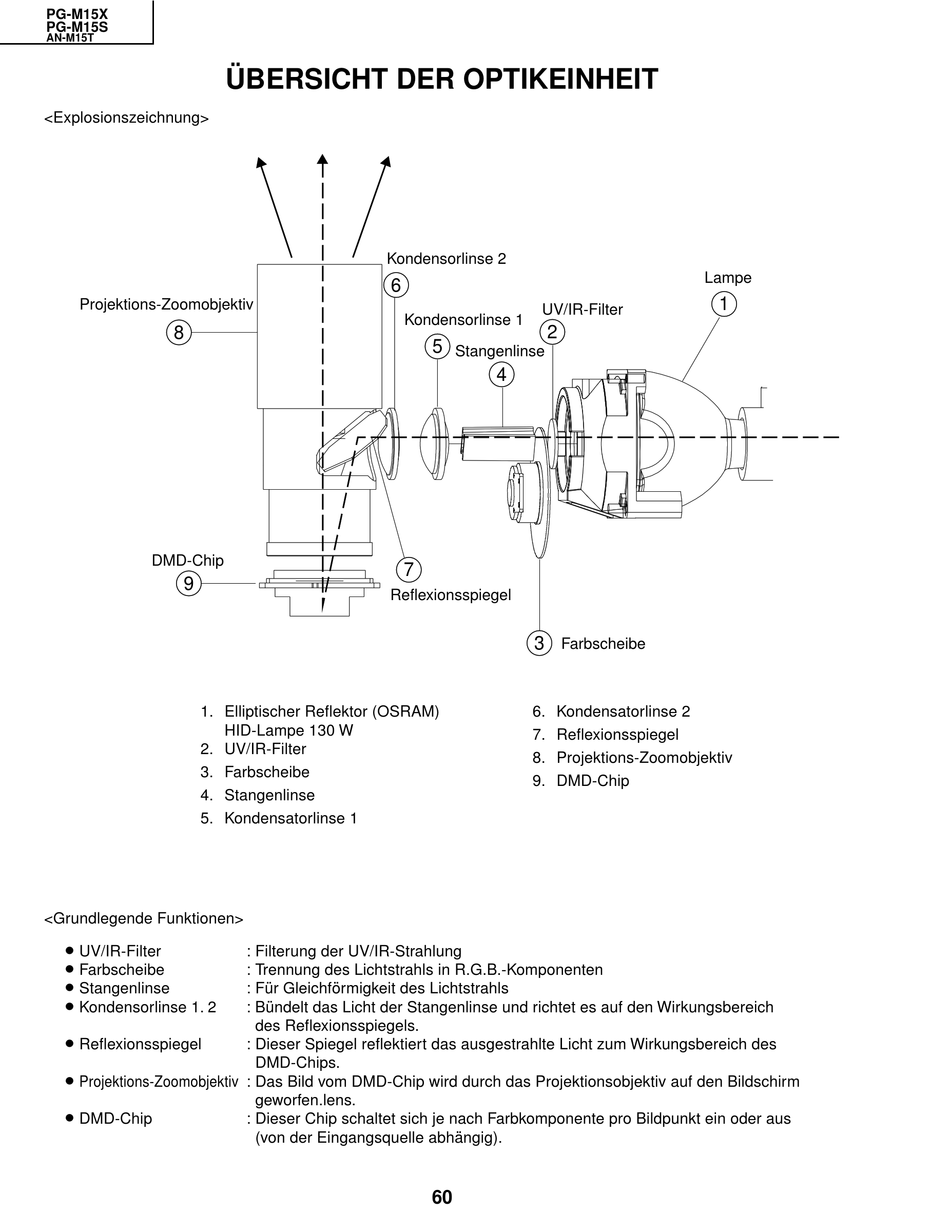

<Explosionszeichnung>
Projektions-Zoomobjektiv
8
DMD-Chip
9
1. Elliptischer Reflektor (OSRAM)
2. UV/IR-Filter
3. Farbscheibe
4. Stangenlinse
5. Kondensatorlinse 1
<Grundlegende Funktionen>
» UV/IR-Filter
» Farbscheibe
» Stangenlinse
» Kondensorlinse 1. 2
» Reflexionsspiegel
» Projektions-Zoomobjektiv : Das Bild vom DMD-Chip wird durch das Projektionsobjektiv auf den Bildschirm
» DMD-Chip
ÜBERSICHT DER OPTIKEINHEIT
Kondensorlinse 2
6
7
Reflexionsspiegel
HID-Lampe 130 W
: Filterung der UV/IR-Strahlung
: Trennung des Lichtstrahls in R.G.B.-Komponenten
: Für Gleichförmigkeit des Lichtstrahls
: Bündelt das Licht der Stangenlinse und richtet es auf den Wirkungsbereich
des Reflexionsspiegels.
: Dieser Spiegel reflektiert das ausgestrahlte Licht zum Wirkungsbereich des
DMD-Chips.
geworfen.lens.
: Dieser Chip schaltet sich je nach Farbkomponente pro Bildpunkt ein oder aus
(von der Eingangsquelle abhängig).
UV/IR-Filter
Kondensorlinse 1
2
5
Stangenlinse
4
3
Farbscheibe
6. Kondensatorlinse 2
7. Reflexionsspiegel
8. Projektions-Zoomobjektiv
9. DMD-Chip
60
Lampe
1
