Sharp PG-M15X Serviceanleitung Seite 54

PG-M15X
PG-M15S
AN-M15T

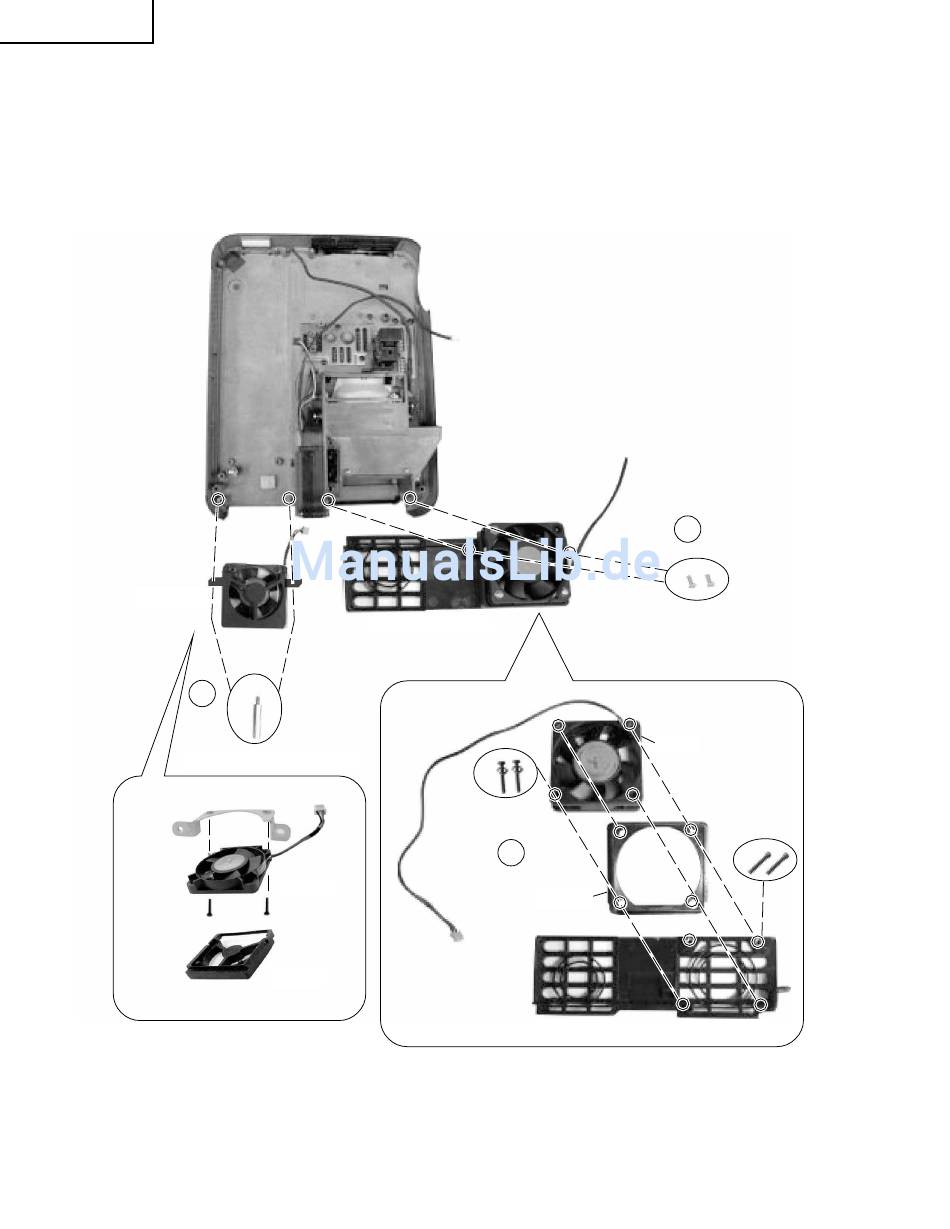

5. Ausbau des Gebläsemoduls
5-1. Die beiden sechskantigen Kupferscheiben entfernen und die Gebläseeinheit abnehmen.
5-2. Die beiden Schrauben losdrehen und die Ausblasfenstereinheit entfernen.
5-3. Die beiden Schrauben losdrehen und das Gebläse sowie den Gummi entfernen.
Fan Ass'y
Gebläseeinheit
5-1
Hexagon Copper Sticker
Sechskant-Kupferfolie
Luftausblasfenster Exhaust Window
Gebläse
Fan
Gummi
Rubber
54
5-2
Fan
Gebläse
5-3
Rubber
Gummi
