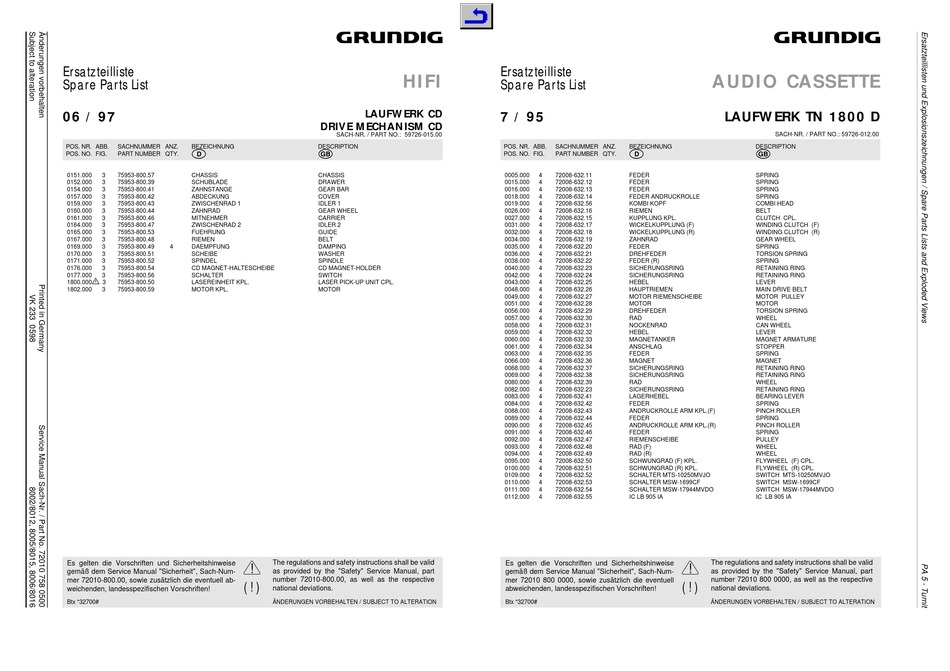

Grundig PA 5 - Turnit Serviceanleitung Seite 70

Ersatzteilliste
Spare Parts List
06 / 97
POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG
d
POS. NO. FIG. PART NUMBER QTY.
0151.000 3 75953-800.57 CHASSIS
0152.000 3 75953-800.39 SCHUBLADE
0154.000 3 75953-800.41 ZAHNSTANGE
0157.000 3 75953-800.42 ABDECKUNG
0159.000 3 75953-800.43 ZWISCHENRAD 1
0160.000 3 75953-800.44 ZAHNRAD
0161.000 3 75953-800.46 MITNEHMER
0164.000 3 75953-800.47 ZWISCHENRAD 2
0165.000 3 75953-800.53 FUEHRUNG
0167.000 3 75953-800.48 RIEMEN
0169.000 3 75953-800.49 4 DAEMPFUNG
0170.000 3 75953-800.51 SCHEIBE
0171.000 3 75953-800.52 SPINDEL
0176.000 3 75953-800.54 CD MAGNET-HALTESCHEIBE
0177.000 3 75953-800.56 SCHALTER
S
1800.000 3 75953-800.50 LASEREINHEIT KPL.
1802.000 3 75953-800.59 MOTOR KPL.
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num-
mer 72010-800.00, sowie zusätzlich die eventuell ab-
weichenden, landesspezifischen Vorschriften!
Btx *32700#
HIFI
LAUFWERK CD
DRIVE MECHANISM CD
SACH-NR. / PART NO.: 59726-015.00
DESCRIPTION
©
CHASSIS
DRAWER
GEAR BAR
COVER
IDLER 1
GEAR WHEEL
CARRIER
IDLER 2
GUIDE
BELT
DAMPING
WASHER
SPINDLE
CD MAGNET-HOLDER
SWITCH
LASER PICK-UP UNIT CPL.
MOTOR
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010-800.00, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Ersatzteilliste
Spare Parts List
7 / 95
POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG
d
POS. NO. FIG. PART NUMBER QTY.
0005.000 4 72008-632.11 FEDER
0015.000 4 72008-632.12 FEDER
0016.000 4 72008-632.13 FEDER
0018.000 4 72008-632.14 FEDER ANDRUCKROLLE
0019.000 4 72008-632.56 KOMBI KOPF
0026.000 4 72008-632.16 RIEMEN
0027.000 4 72008-632.15 KUPPLUNG KPL.
0031.000 4 72008-632.17 WICKELKUPPLUNG (F)
0032.000 4 72008-632.18 WICKELKUPPLUNG (R)
0034.000 4 72008-632.19 ZAHNRAD
0035.000 4 72008-632.20 FEDER
0036.000 4 72008-632.21 DREHFEDER
0038.000 4 72008-632.22 FEDER (R)
0040.000 4 72008-632.23 SICHERUNGSRING
0042.000 4 72008-632.24 SICHERUNGSRING
0043.000 4 72008-632.25 HEBEL
0048.000 4 72008-632.26 HAUPTRIEMEN
0049.000 4 72008-632.27 MOTOR RIEMENSCHEIBE
0051.000 4 72008-632.28 MOTOR
0056.000 4 72008-632.29 DREHFEDER
0057.000 4 72008-632.30 RAD
0058.000 4 72008-632.31 NOCKENRAD
0059.000 4 72008-632.32 HEBEL
0060.000 4 72008-632.33 MAGNETANKER
0061.000 4 72008-632.34 ANSCHLAG
0063.000 4 72008-632.35 FEDER
0066.000 4 72008-632.36 MAGNET
0068.000 4 72008-632.37 SICHERUNGSRING
0069.000 4 72008-632.38 SICHERUNGSRING
0080.000 4 72008-632.39 RAD
0082.000 4 72008-632.23 SICHERUNGSRING
0083.000 4 72008-632.41 LAGERHEBEL
0084.000 4 72008-632.42 FEDER
0088.000 4 72008-632.43 ANDRUCKROLLE ARM KPL.(F)
0089.000 4 72008-632.44 FEDER
0090.000 4 72008-632.45 ANDRUCKROLLE ARM KPL.(R)
0091.000 4 72008-632.46 FEDER
0092.000 4 72008-632.47 RIEMENSCHEIBE
0093.000 4 72008-632.48 RAD (F)
0094.000 4 72008-632.49 RAD (R)
0095.000 4 72008-632.50 SCHWUNGRAD (F) KPL.
0100.000 4 72008-632.51 SCHWUNGRAD (R) KPL.
0109.000 4 72008-632.52 SCHALTER MTS-10250MVJO
0110.000 4 72008-632.53 SCHALTER MSW-1699CF
0111.000 4 72008-632.54 SCHALTER MSW-17944MVDO
0112.000 4 72008-632.55 IC LB 905 IA
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num-
mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!
Btx *32700#
AUDIO CASSETTE
LAUFWERK TN 1800 D
SACH-NR. / PART NO.: 59726-012.00
DESCRIPTION
©
SPRING
SPRING
SPRING
SPRING
COMBI HEAD
BELT
CLUTCH CPL.
WINDING CLUTCH (F)
WINDING CLUTCH (R)
GEAR WHEEL
SPRING
TORSION SPRING
SPRING
RETAINING RING
RETAINING RING
LEVER
MAIN DRIVE BELT
MOTOR PULLEY
MOTOR
TORSION SPRING
WHEEL
CAN WHEEL
LEVER
MAGNET ARMATURE
STOPPER
SPRING
MAGNET
RETAINING RING
RETAINING RING
WHEEL
RETAINING RING
BEARING LEVER
SPRING
PINCH ROLLER
SPRING
PINCH ROLLER
SPRING
PULLEY
WHEEL
WHEEL
FLYWHEEL (F) CPL.
FLYWHEEL (R) CPL.
SWITCH MTS-10250MVJO
SWITCH MSW-1699CF
SWITCH MSW-17944MVDO
IC LB 905 IA
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
