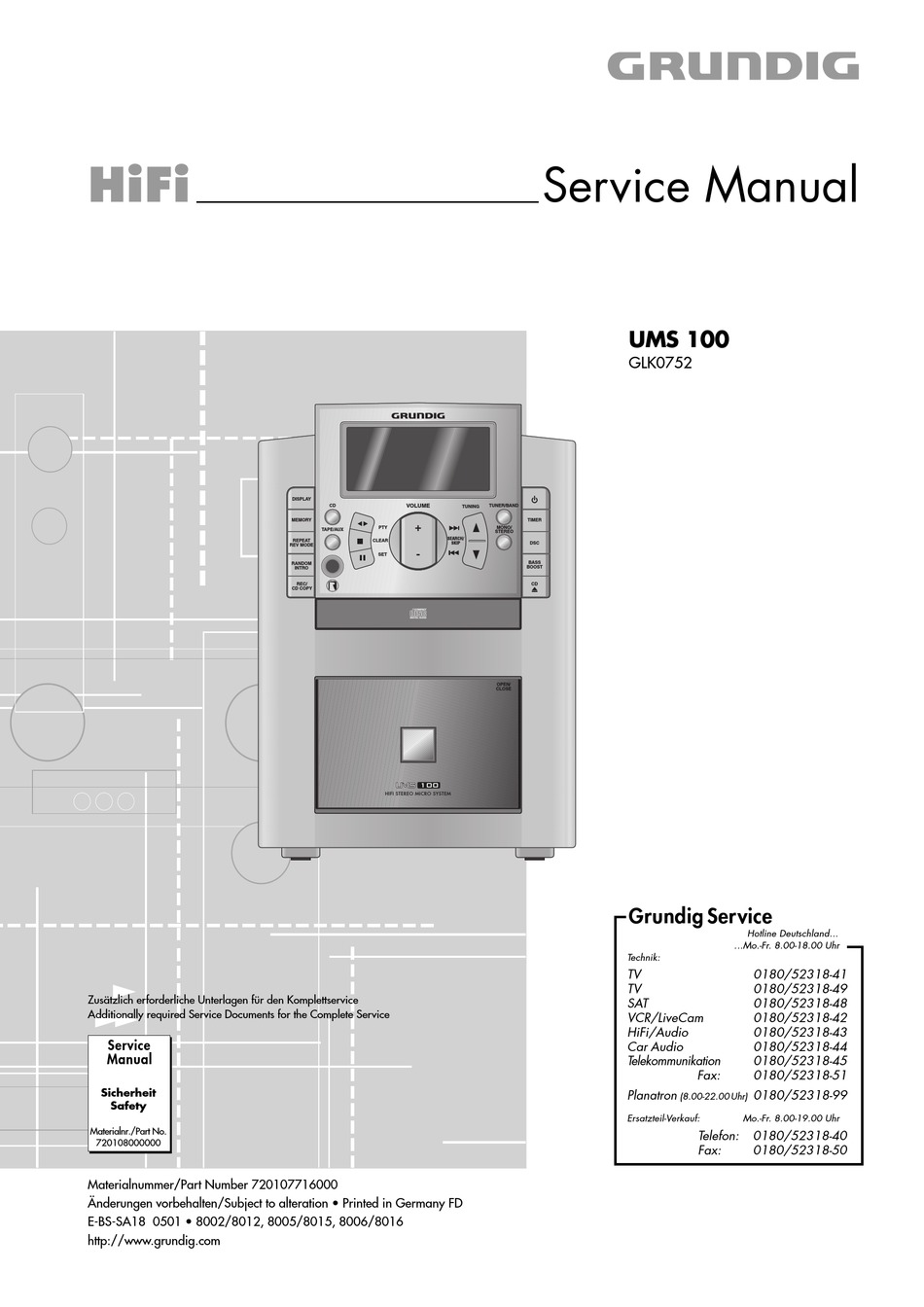

HiFi
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000000
Materialnummer/Part Number 720107716000
Änderungen vorbehalten/Subject to alteration • Printed in Germany FD
E-BS-SA18 0501 • 8002/8012, 8005/8015, 8006/8016
http://www.grundig.com
DISPLAY
CD
VOLUME
TUNING
MEMORY
+
PTY
TAPE/AUX
SEARCH/
REPEAT
CLEAR
SKIP
REV MODE
-
SET
RANDOM
INTRO
REC/
CD COPY
HIFI STEREO MICRO SYSTEM
Service Manual
UMS 100
GLK0752
6
TUNER/BAND
TIMER
MONO/
STEREO
DSC
BASS
BOOST
CD
OPEN/
CLOSE
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Planatron
Ersatzteil-Verkauf:
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
Fax:
0180/52318-51
0180/52318-99
(8.00-22.00 Uhr)
...Mo.-Fr. 8.00-19.00 Uhr
Telefon:
0180/52318-40
Fax:
0180/52318-50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig UMS 100
Inhaltszusammenfassung für Grundig UMS 100
- Seite 1 Service Manual HiFi UMS 100 GLK0752 DISPLAY VOLUME TUNER/BAND TUNING MEMORY TIMER MONO/ TAPE/AUX STEREO SEARCH/ REPEAT CLEAR SKIP REV MODE BASS RANDOM BOOST INTRO REC/ CD COPY OPEN/ CLOSE HIFI STEREO MICRO SYSTEM Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr...
-
Seite 2: Inhaltsverzeichnis
Testcassette 3150Hz/10kHz (z.B. 448), Test-CD Digital voltmeter, Test cassette 3150Hz/10kHz (e.g. 448), Test CD Beachten Sie bitte das GRUNDIG Messtechnik-Programm, das Sie Please note the GRUNDIG Catalog "Test and Measuring Equipment" unter folgender Adresse erhalten: obtainable from: GRUNDIG AG; Geschäftsbereich Instruments; Test- und Mess-Systeme Würzburger Str. -
Seite 3: Technische Daten
UMS 100 Allgemeiner Teil / General Section Master Reset Master Reset Gerät vom Netz trennen. Taste TUNER gedrückt halten und Netzste- Disconnect the set from the mains. Hold button TUNER depressed cker wieder einstecken. Im Display wird "CLR ALL ?" angezeigt. -
Seite 4: Bedienhinweise
Allgemeiner Teil / General Section UMS 100 Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden. 1 - 4 GRUNDIG Service... - Seite 5 UMS 100 Allgemeiner Teil / General Section GRUNDIG Service 1 - 5...
-
Seite 6: Operating Hints
Allgemeiner Teil / General Section UMS 100 Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list. - Seite 7 UMS 100 Allgemeiner Teil / General Section GRUNDIG Service 1 - 7...
- Seite 8 Allgemeiner Teil / General Section UMS 100 1 - 8 GRUNDIG Service...
-
Seite 9: Ausbauhinweise
UMS 100 Allgemeiner Teil / General Section Ausbauhinweise Disassembly Instructions Bevor Sie Leitungen lösen, muss die Leitungsverlegung beachtet Before disconnecting any leads observe the way they are routed. werden. Nach erfolgter Reparatur ist es notwendig, die Leitungs- On completion of the repairs the leads must be laid out as führung in den werkseitigen Zustand zu versetzen. -
Seite 10: Cd-Schublade Von Hand Öffnen
Allgemeiner Teil / General Section UMS 100 3. CD-Laufwerk 3. CD Mechanism - Gehäuseoberteil abnehmen (Punkt 1). - Remove the cabinet top (para 1). - 2 Schrauben G (Fig. 7) herausdrehen. - Undo 2 screws G (Fig. 7). - 2 Schrauben H (Fig. 7) herausdrehen. - Seite 11 UMS 100 Allgemeiner Teil / General Section 5. Cassetten-Leiterplatte 5. Cassette PCB - Frontblende abnehmen (Punkt 4). - Remove the front (para 4). - 4 Schrauben M (Fig. 11) herausdrehen. - Undo 4 screws M (Fig. 11). - Bei Bedarf Steckverbindungen lösen.
- Seite 12 Abgleichvorschriften / Adjustment Procedures UMS 100 Abgleichvorschriften Tuner Messgeräte: Wobbel- / Mess-Sender, Oszilloskop, Digital-Voltmeter Abgleich Vorbereitung Abgleichvorgang Mit T105 a auf Maximum abglei- 1. AM-ZF Wobbler 450kHz an AM-Antennen-Eingang; chen. Ue > 60dBµV; Oszilloskop über 100nF an Messpunkt A. ±...
- Seite 13 UMS 100 Abgleichvorschriften / Adjustment Procedures Cassette Messgeräte: Frequenzzähler, Oszilloskop, Test-Cassette 3,15kHz/10kHz (z.B. 448) Abgleich Vorbereitung Abgleichvorgang ± Frequenzzähler an Messpunkt F. Mit T301 k auf 100kHz 1. Lösch-Oszillator 5kHz abgleichen. Leer-Cassette einlegen und Aufnahme starten. 2. Vormagnetisierung Leer-Cassette einlegen und Aufnahme starten.
- Seite 14 Abgleichvorschriften / Adjustment Procedures UMS 100 Messgeräte: Oszilloskop, Digital-Voltmeter, Test-CD Abgleich Vorbereitung Abgleichvorgang Oszilloskop an Messpunkte H und I (GND). Mit VR1 i auf maximale Amplitude abgleichen. 1. HF-Verstärker CD einlegen und Wiedergabe starten. Oszilloskop an Messpunkte J und I (GND).
-
Seite 15: Adjustment Procedures
UMS 100 Abgleichvorschriften / Adjustment Procedures Adjustment Procedures Tuner Test equipment: Sweep / Signal Generator, Oscilloscope, Digital Voltmeter Adjustment Preparation Adjustment Procedure Adjust with T105 a for Maximum. 1. AM IF Sweep Generator 450kHz to AM Aerial Input; Ue > 60dBµV;... -
Seite 16: Cassette
Abgleichvorschriften / Adjustment Procedures UMS 100 Cassette Test equipment: Frequency Counter, Oscilloscope, Test Cassette 3.15kHz/10kHz (z.B. 448) Adjustment Preparation Adjustment Procedure ± Frequency Counter to Testpoint F. Adjust with T301 k for 100kHz 1. Bias Oscillator 5kHz. Insert empty Cassette and start recording. - Seite 17 UMS 100 Abgleichvorschriften / Adjustment Procedures Test equipment: Oscilloscope, Digital Voltmeter, Test CD Adjustment Preparation Adjustment Procedure Oscilloscope to Testpoints H and I (GND). With VR1 i adjust for maximum Signal. 1. RF Gain Insert CD and start Play. Oscilloscope to Testpoints J and I (GND).
-
Seite 18: Layout Of Pcbs And Circuit Diagrams
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Verdrahtungsplan / Wiring Diagram CD LEAF SW DISPLAY & CONTROL PCB CD DOOR CD PICK UNIT M201-01-02 OP/CL PCB... -
Seite 19: Mains Unit
UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Netzteil / Mains Unit zu CON804 to CON804 Hauptplatte Main PCB Schaltplanteil Circuitdiagram NF/ Verstärker AF / Amplifier... -
Seite 20: Main Pcb - Circuit Diagram Af / Amplifier
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Hauptplatte - Schaltplanteil NF / Verstärker IC 801 IC 802 Main PCB - Circuit Diagram Part AF / Amplifier... - Seite 21 UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Hauptplatte - Schaltplanteil Tuner Main PCB - Circuit Diagram Tuner Part Block Diagram S./P. 3-10 Block Diagram S./P.
- Seite 22 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Hauptplatte - Schaltplanteil CD Main PCB - Circuit Diagram CD Part IC4 - BA4558N Pickup zu FFC202...
-
Seite 23: Main Pcb (Tuner, Af / Amplifier, Cd)
UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams IC 101 - LA1837NZ Ansicht von der Bestückungsseite. View on component side. Hauptplatte Für die tatsächliche Bestückung ist der Schaltplan maßgebend! -
Seite 24: Operating Pcb
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Bedienplatte / Operating PCB zu FFC204 Hauptplatte Schaltplanteil Tuner Seite 3-6 to FFC204 Main PCB Circuitdiagram... - Seite 27 UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS 100 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams IC303 - L7812CV zu CON304 Hauptplatte Schaltplanteil Seite 3-8 to CON304 Main PCB Circuitdiagram Page 3-8...
- Seite 28 Explosionszeichnungen und Ersatzteilliste / Exploded Views and Spare Parts List UMS 100 Explosionszeichnungen und Ersatzteilliste / Exploded Views and Spare Parts List UMS 100 Explosionszeichnungen und Ersatzteilliste / Exploded Views and Spare Parts List UMS 100 4 - 1 GRUNDIG Service...
- Seite 29 UMS 100 Explosionszeichnungen und Ersatzteilliste / Exploded Views and Spare Parts List CD-Laufwerk / CD Mechanism Boxen / Boxes GRUNDIG Service 4 - 3...
-
Seite 30: Ersatzteilliste Spare Parts List
POWER CABLE DZ 00102 830972005100 Z DIODE 5,1 B 0,5W Q 00101 759550361000 TRANS 2SK161 0090.000 759550320100 FERNBEDIENUNG (UMS 100) REMOTE CONTROL (UMS 100) DZ 00103 759550101200 DR 30UH R195-841626 Q 00102 759540472500 TRANS 2SC 1417F 0095.000 759550320200 TUER BATTERIE RC... - Seite 31 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Q 00307 759550360700 TRANS 3DA8050 T 00108 759550362000 FILTER IFTPF012C 10MM Q 00308 759550141700 TRANS SC-072 T 00301 759550401500 FILTER IFT 3A700N Q 00309 759545032200 TRANSISTOR DTC114ES R21...
