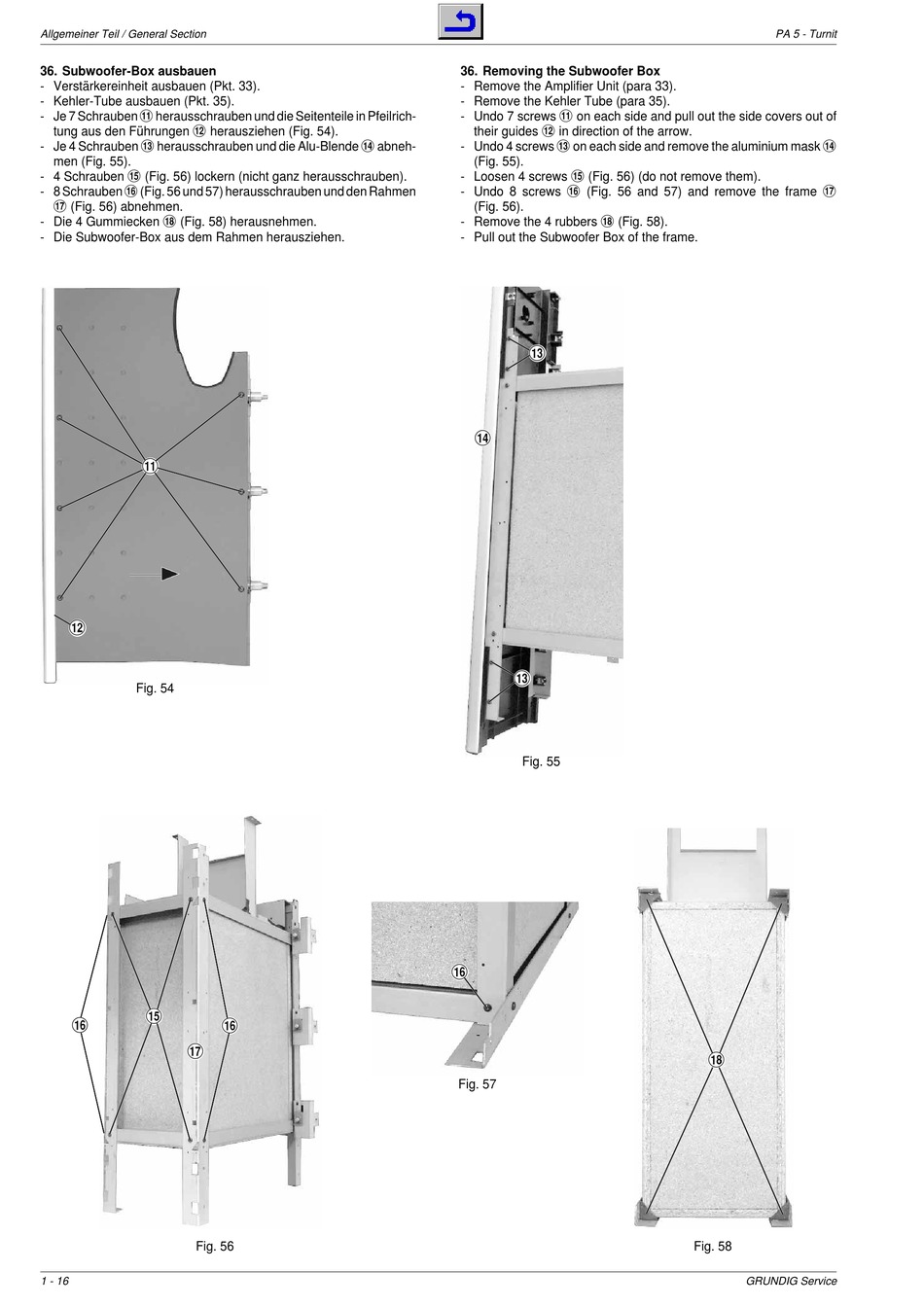

Grundig PA 5 - Turnit Serviceanleitung Seite 16

Allgemeiner Teil / General Section
36. Subwoofer-Box ausbauen
- Verstärkereinheit ausbauen (Pkt. 33).
- Kehler-Tube ausbauen (Pkt. 35).
- Je 7 Schrauben " herausschrauben und die Seitenteile in Pfeilrich-
tung aus den Führungen # herausziehen (Fig. 54).
- Je 4 Schrauben $ herausschrauben und die Alu-Blende % abneh-
men (Fig. 55).
- 4 Schrauben & (Fig. 56) lockern (nicht ganz herausschrauben).
- 8 Schrauben ( (Fig. 56 und 57) herausschrauben und den Rahmen
) (Fig. 56) abnehmen.
- Die 4 Gummiecken ~ (Fig. 58) herausnehmen.
- Die Subwoofer-Box aus dem Rahmen herausziehen.
"
#
Fig. 54
&
(
)
Fig. 56
1 - 16
(
36. Removing the Subwoofer Box
- Remove the Amplifier Unit (para 33).
- Remove the Kehler Tube (para 35).
- Undo 7 screws " on each side and pull out the side covers out of
their guides # in direction of the arrow.
- Undo 4 screws $ on each side and remove the aluminium mask %
(Fig. 55).
- Loosen 4 screws & (Fig. 56) (do not remove them).
- Undo 8 screws ( (Fig. 56 and 57) and remove the frame )
(Fig. 56).
- Remove the 4 rubbers ~ (Fig. 58).
- Pull out the Subwoofer Box of the frame.
$
%
$
Fig. 55
(
Fig. 57
PA 5 - Turnit
~
Fig. 58
GRUNDIG Service
