Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000000
Materialnummer/Part Number 720107714500
Änderungen vorbehalten/Subject to alteration • Printed in Germany MÜ
E-BS-SA18 0201 • 8002/8012, 8005/8015, 8006/8016
http://www.grundig.com
CDM-800

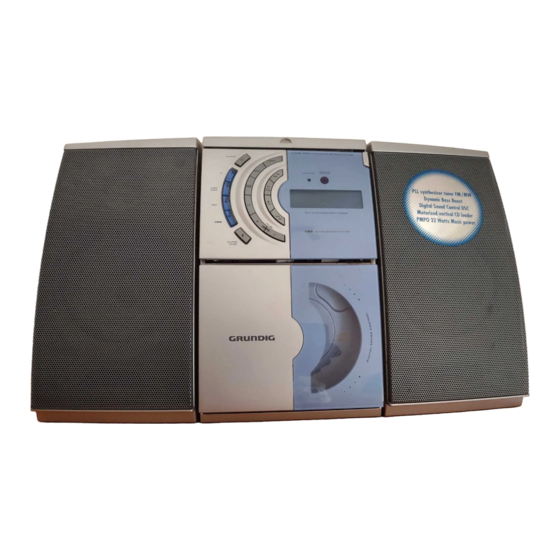

PORTABLE MICRO SYSTEM
STANDBY
DISPLAY
MEMORY
REMOTE
STANDBY
SENSOR
CD
MODE/
TIMER
PLAY/
PAUSE
TAPE
DSC
STOP
PLL SYNTHESIZER TUNER
+
UBS
UBS
-
ULTRA BASS SYSTEM
CD OPEN
/CLOSE
Service Manual
CDM 800
GDL5051
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
...Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig CDM 800
Inhaltszusammenfassung für Grundig CDM 800
- Seite 1 Service Manual Audio CDM 800 GDL5051 CDM-800 PORTABLE MICRO SYSTEM STANDBY DISPLAY MEMORY REMOTE STANDBY SENSOR MODE/ TUNER TIMER /BAND PLAY/ PAUSE TAPE STOP PLL SYNTHESIZER TUNER ULTRA BASS SYSTEM CD OPEN /CLOSE Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-18.00 Uhr...
-
Seite 2: Allgemeiner Teil
Sweep generator, Oscilloscope, Digital voltmeter, FE Test 3150Hz/8000Hz, Test-CD (z.B. 5A) cassette 3150Hz/8000Hz, Test CD (e.g. 5A) Beachten Sie bitte das GRUNDIG Messtechnik-Programm, das Sie Please note the GRUNDIG Catalog "Test and Measuring Equipment" unter folgender Adresse erhalten: obtainable from: GRUNDIG Instruments Test- und Mess-Systeme GmbH Würzburger Str. -
Seite 3: Servicehinweise
CDM 800 Allgemeiner Teil / General Section Servicehinweise Service Hints Vor Öffnen des Gehäuses Netzstecker ziehen. Disconnect the mains plug before opening the set. Cassettenteil Cassette Section Überprüfen Sie vor Beginn der Service-Arbeiten, ob die Magnetköpfe, Before commencing service work, ensure that the magnetic heads, the die Tonwelle und die Gummiandruckrolle frei von Bandabrieb sind. - Seite 4 Allgemeiner Teil / General Section CDM 800 Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden. 1 - 4 GRUNDIG Service...
- Seite 5 CDM 800 Allgemeiner Teil / General Section GRUNDIG Service 1 - 5...
- Seite 6 Allgemeiner Teil / General Section CDM 800 1 - 6 GRUNDIG Service...
-
Seite 7: Operating Hints
CDM 800 Allgemeiner Teil / General Section Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list. - Seite 8 Allgemeiner Teil / General Section CDM 800 1 - 8 GRUNDIG Service...
- Seite 9 CDM 800 Allgemeiner Teil / General Section GRUNDIG Service 1 - 9...
-
Seite 10: Ausbauhinweise
Allgemeiner Teil / General Section CDM 800 Ausbauhinweise Disassembly Instructions Bevor Sie Leitungen lösen, muss die Leitungsverlegung beachtet Before disconnecting any leads observe the way they are routed. werden. Nach erfolgter Reparatur ist es notwendig, die Leitungs- On completion of the repairs the leads must be laid out as führung in den werkseitigen Zustand zu versetzen. - Seite 11 CDM 800 Allgemeiner Teil / General Section Fig. 6 Fig. 7 Fig. 8 5. CD Mechanism 5. CD-Laufwerk - Remove the CD PCB (para 4). - CD-Platte ausbauen (Punkt 4). - Undo 4 screws F (Fig. 10). - 4 Schrauben F (Fig. 10) herausschrauben.
- Seite 12 Allgemeiner Teil / General Section CDM 800 7.1 Drive Motor 7.1 Antriebsmotor - Remove the gear cover (para 7). - Getriebeabdeckung abnehmen (Punkt 7). - Remove the drive belt. - Antriebsriemen abnehmen. - Undo 2 screws K (Fig. 12). - 2 Schrauben K (Fig. 12) herausschrauben.
- Seite 13 CDM 800 Abgleichvorschriften / Adjustment Procedures Abgleichvorschriften 1. Tuner Messgeräte: Mess-Sender, Wobbelsender, Oszilloskop, Digitalvoltmeter. Abgleich Vorbereitung Abgleichvorgang Wobbelsender 450kHz über Rahmenantenne in L110 Mit T101 auf Maximum einstellen. 1. AM-ZF (Ferritantenne) einkoppeln. Oszilloskop an Messpunkt TP4 (IC102 Pin 18). Bandwahl: MW ±...
- Seite 14 Abgleichvorschriften / Adjustment Procedures CDM 800 2. Cassettenteil Messgeräte/Messmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser, Fe-Testcassette 3150Hz/8000Hz (z.B. 449). Abgleich Vorbereitung Abgleichvorgang Frequenzzähler an NF-Ausgang. 1. Bandgeschwin- Mit dem Einstellregler (im Cass.-Motor) ± Testcassette einlegen, 3150Hz abspielen. 3150Hz 0,1% einstellen. digkeit Bandgeschw. Tape speed NF-Voltmeter an NF-Ausgang.
- Seite 15 CDM 800 Abgleichvorschriften / Adjustment Procedures 3. CD-Teil Messgeräte: Oszilloskop, Test-CD (z.B. 5A). Abgleich Vorbereitung Abgleichvorgang Oszilloskop an Messpunkt TP RF und Tastkopfmasse Mit VR1 Maximum und klares Augenmuster einstellen. 1. HF-Pegel an Messpunkt TP VREF. Test-CD 5A einlegen und Track-Nummer 5 abspielen.
-
Seite 16: Adjustment Procedures
Abgleichvorschriften / Adjustment Procedures CDM 800 Adjustment Procedures 1. Tuner Measuring Instruments: Signal generator, Sweep generator, Oscilloscope, Digital voltmeter. Adjustment Preparation Adjustment Process Couple in a sweep signal of 450kHz to L110 (ferrite aerial) Adjust to maximum with T101. 1. AM IF via a loop aerial. -
Seite 17: Cassette Deck
CDM 800 Abgleichvorschriften / Adjustment Procedures 2. Cassette Deck Measuring instruments/equipment: Frequency counter, AF voltmeter, Wow and flutter meter, Fe test cassette 3150Hz/8000Hz (e.g. 449). Adjustment Preparation Adjustment Process Connect a frequency counter to the AF output. 1. Tape speed With adjustment control (in the cassette motor) set the ±... - Seite 18 Abgleichvorschriften / Adjustment Procedures CDM 800 3. CD Part Measuring instruments: Oscilloscope, Test CD (e.g. 5A). Adjustment Preparation Adjustment Process Oszilloscope to testpoint RF and ground of the test Adjust to maximum and cleareye pattern with VR1 . 1. RF Level probe to testpoint VREF.
- Seite 21 CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Verdrahtungsplan / Wiring Diagram CD80-01-03 CD PICK UP PCB CD LEAF SW. 1 CD LEAF SW. 2...
- Seite 22 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 Tuner, Cassettenteil, Bedienteil, Verstärkerteil, Netzteil Tuner, Cassette Part, Operating Part, Amplifier Part, Mains Part FM-HF-Platte / FM RF PCB...
- Seite 23 CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Hauptplatte / Main PCB (CD80-01-01) Ansicht von der Bestückungsseite / View on component side CN6A C366...
- Seite 24 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 CD-Teil / CD Part zu/to Pick-Up zu/to Main PCB CN5 Seite/Page 3 - 5 zu/to Bedienteil / Operating PCB...
- Seite 25 CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CD-Platte / CD PCB (CD80-01-02) Ansicht auf Bestückungsseite / View on Component Side GRUNDIG Service 3 - 11...
- Seite 26 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 FM-HF-Platte / FM RF PCB Spannungstabellen auf Seite 3-18 zu/to Tuner Seite/Page 3 - 5 Tables of voltages on page 3-18 Ansicht auf Bestückungsseite / View on Component Side...
- Seite 27 CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams IC Innenschaltpläne / IC Block Diagrams PW GND PW GND DMPC OUT(-)1 OUT(-)4 TESTX DATA SLICLER PLL CIRCUIT AC CONVERTER DMFC PV CC1 PV CC4 GNDD DMON FOCUS/...
- Seite 28 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 IC301 (R-ch) F-OUT R-OUT R-ch DATA LATCH DECODER SHIFT REGISTER DATA L-ch DATA LATCH L-ch (Same as R-ch) IC302/402 IC303 T. S. D VREF VOUT B.S. B.S. IC401...
- Seite 29 CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams IC403 Common outputs Segment outputs COM3 to COM0 SEG11 to SEG0 Voltage booster for LCD driver L C D driver Program Stack Pointer Data Memory Counter Flags RBS...
- Seite 30 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 Spannungen / Voltages CD Teil / CD Section (CD-Wiedergabe/CD Play, Gleichspannung in V / DC Voltage in V) IC1(TC9284BF) PIN'S NUMBER 2,54 2,75 4,89 2,76 4,86 4,86 4,87...
- Seite 31 CDM 800 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams POWER & AMP. SECTION (FM, Gleichspannung in V / DC Voltage in V) IC302(BA07J) PIN'S NUMBER 16.70 17.20 6.96 0,00 IC402(BA05ST) PIN'S NUMBER 2,67 17.10 0,00 5.06 IC303(BA5415) PIN'S NUMBER 17.00...
- Seite 32 Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams CDM 800 TUNER SECTION (AM/FM, Gleichspannung in V / DC Voltage in V) IC101(TA7358) PIN'S NUMBER 0,91 1,63 5,13 1,61 5,03 4,29 5.00 5,03 IC102(TA2099) PIN'S NUMBER 1,96 1,96 0,31...
- Seite 33 & "...
-
Seite 35: Ersatzteilliste Spare Parts List
