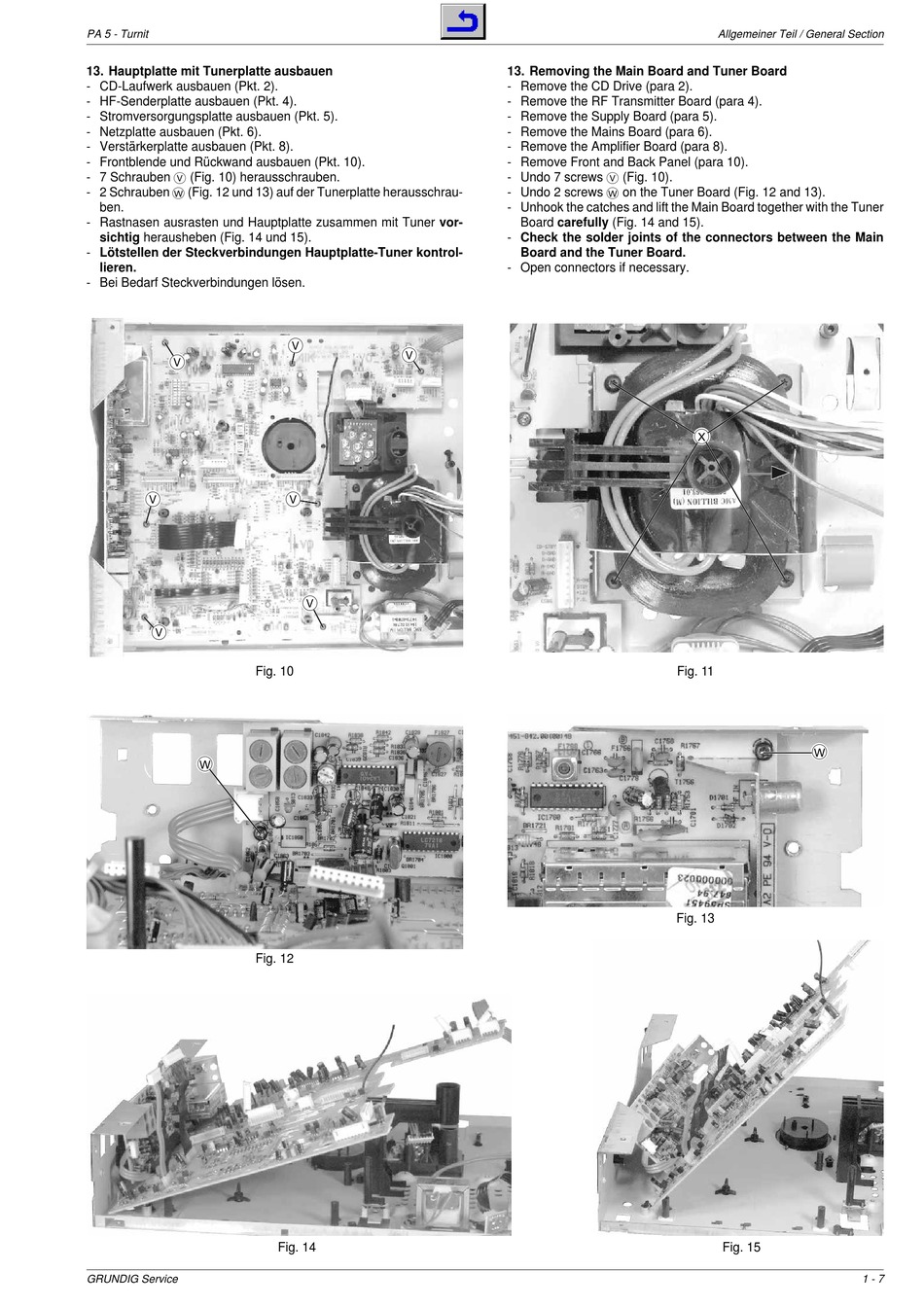

13. Hauptplatte mit Tunerplatte ausbauen
- CD-Laufwerk ausbauen (Pkt. 2).
- HF-Senderplatte ausbauen (Pkt. 4).
- Stromversorgungsplatte ausbauen (Pkt. 5).
- Netzplatte ausbauen (Pkt. 6).
- Verstärkerplatte ausbauen (Pkt. 8).
- Frontblende und Rückwand ausbauen (Pkt. 10).
- 7 Schrauben V (Fig. 10) herausschrauben.
- 2 Schrauben W (Fig. 12 und 13) auf der Tunerplatte herausschrau-
ben.
- Rastnasen ausrasten und Hauptplatte zusammen mit Tuner vor-
sichtig herausheben (Fig. 14 und 15).
- Lötstellen der Steckverbindungen Hauptplatte-Tuner kontrol-
lieren.
- Bei Bedarf Steckverbindungen lösen.
V
V
V
Fig. 10
W
Fig. 12
GRUNDIG Service
V
V
V
V
Fig. 14
13. Removing the Main Board and Tuner Board
- Remove the CD Drive (para 2).
- Remove the RF Transmitter Board (para 4).
- Remove the Supply Board (para 5).
- Remove the Mains Board (para 6).
- Remove the Amplifier Board (para 8).
- Remove Front and Back Panel (para 10).
- Undo 7 screws V (Fig. 10).
- Undo 2 screws W on the Tuner Board (Fig. 12 and 13).
- Unhook the catches and lift the Main Board together with the Tuner
Board carefully (Fig. 14 and 15).
- Check the solder joints of the connectors between the Main
Board and the Tuner Board.
- Open connectors if necessary.
Fig. 11
Fig. 13
