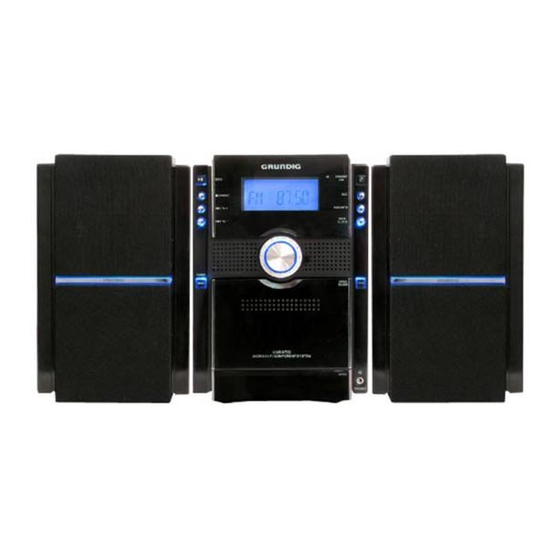

Grundig UMS 4710 DEC Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Grundig Anleitungen
  4. Stereoanlagen
  5. UMS 4710 DEC
  6. Servicehandbuch
Grundig UMS 4710 DEC Servicehandbuch

Grundig UMS 4710 DEC Servicehandbuch

Vorschau ausblenden Andere Handbücher für UMS 4710 DEC:
Inhaltsverzeichnis

Werbung

Quicklinks

HiFi
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000001
Materialnummer/Part Number 720107744000
Änderungen vorbehalten/Subject to alteration
TCC 0308 HH • Printed in Germany
http://www.grundig.com
Service Manual
UMS 4710 DEC
GLR3300

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundig UMS 4710 DEC

Inhaltszusammenfassung für Grundig UMS 4710 DEC

  • Seite 1 Service Manual HiFi UMS 4710 DEC GLR3300 Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Documents for the Complete Service Service Manual Sicherheit Safety Materialnr./Part No. 720108000001 Materialnummer/Part Number 720107744000 Änderungen vorbehalten/Subject to alteration TCC 0308 HH • Printed in Germany...

  • Seite 2: Inhaltsverzeichnis

    GRUNDIG Service UMS 4710 DEC Es gelten die Vorschriften und Sicherheitshinweise The regulations and safety instructions shall be valid gemäß dem Service Manual "Sicherheit", Material- as provided by the "Safety" Service Manual, part nummer 720108000001, sowie zusätzlich die eventu- number 720108000001, as well as the respective ell abweichenden, landesspezifischen Vorschriften! national deviations.

  • Seite 3: Technische Daten

    GRUNDIG Service UMS 4710 DEC Technische Daten Technical data Dieses Gerät ist funkentstört entsprechend den geltenden EU-Richtli- This device is noise-suppressed according to the applicable EU direc- nien. Es erfüllt die europäischen Richtlinien 2006/95/EC, 2004/108/EC, tives. It fulfils the European directives 2006/95/EC, 2004/108/EC and...

  • Seite 4: Bedienhinweise

    Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der Ersatzteilliste finden.

  • Seite 10: Operating Hints

    Operating Hints This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list.

  • Seite 16: Ausbau

    Ausbau/Disassembly EMV-Abschirmung Nach erfolgter Reparatur ist es notwendig, den Aufkleber (EMV-Abschirmung) über den Anten- nenbuchsen-Schrauben wieder anzubringen, um Störungen zu vermeiden. EMV Shielding On completion of the repairs the label (EMV shielding) over the antenna socket screws must be refitted to avoid disturbances.

  • Seite 17: Platinenabbildungen Und Schaltpläne / Layout Of Pcbs And Circuit Diagrams

    Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams UMS4700-01-2.0 UMS4700.MAIN 146-470001-0120 Verdrahtungsplan / Wiring Diagram D20070930 CN101 VER:3.0 RDS.DATA RDS.CLK K212 TU.LED K201 LCD201 ST.LED VCC+12V CN401 R.OUT CD.RIN L.OUT AGND POWER.CTL TU_CE K211 CD.L K202 TU_CLK TU.DATA CD+8V VOL.CLK VOL.DATA...

  • Seite 18: Hauptplatte

    Hauptplatte / Main PCB TC4052B X-COMMON Y-COMMON PT2314 Speaker LIN1 Volume & Bass Loudness Treble LIN2 OUT_L Input LIN3 Mute Selector LIN4 & RIN1 Gain Serial Bus Decoder & Latches RIN2 Control DATA RIN3 DGND Speaker RIN4 Volume & Bass Treble Loudness OUT_R...
  • Seite 19 Hauptplatte / Main PCB Sicht auf Bestückungsseite / View on Component Side...
  • Seite 20 Hauptplatte / Main PCB Sicht auf Lötseite / View on Solder Side...

  • Seite 21: Cd/Mcu-Teil

    GRUNDIG Service UMS 4710 DEC CD/MCU-Teil / CD/MCU Section 3V3ICD 3V3ICD 1V8SD 3V3SD 0.1U FELPFO USB-5VON R112 100K TELPFO CONNECTOR MUTE34 SEV_3V3 KEY1 AD R118 R119 R117 OPEN SBLPFO COLSE 100K 100K 100K RDS_SCL FB-10UH USB-SCS# SD-LED LIMIT 0.1U AGND 0.1U...
  • Seite 22 GRUNDIG Service UMS 4710 DEC CD/MCU-Teil / CD/MCU Section 3V3SD F_CS F_DI HOLD# 3V3SD 3V3SD 3V3SD F_CLK P_GND AGND AUD_GND F_DO P10-50GCP TRACK- R117 VCC_8V TRACK+ VREF_16 100K TRACK 0.01UF XTRACK CON3 VREF_16 FOCUS XFOCUS VCC_8V VREF_16 DATA 0.01UF FOCUS+ 0.1U...
  • Seite 23 CD/MCU-Teil / CD/MCU Section Sicht auf Bestückungsseite / View on Component Side...
  • Seite 24 CD/MCU-Teil / CD/MCU Section Sicht auf Lötseite / View on Solder Side...

  • Seite 25: Displayplatte

    Displayplatte / Display PCB...
  • Seite 26 Displayplatte / Display PCB Sicht auf Bestückungsseite / View on Component Side...
  • Seite 27 Displayplatte / Display PCB Sicht auf Lötseite / View on Solder Side...

  • Seite 28: Usb-/Sd-Anschlüsse

    GRUNDIG Service UMS 4710 DEC USB-/SD-Anschlüsse / USB/SD Connectors 2 - 12...

  • Seite 29: Explosionszeichnung Und Ersatzteilliste

    Explosionszeichnung und Ersatzteilliste Exploded View and Spare Parts List...

  • Seite 30: Ersatzteilliste Spare Parts List

    MATERIAL-NR. / PART NO.: GLR3300 POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION POS. NO. FIG. PART NUMBER QTY. © GLR3300 UMS 4710 DEC SCHWARZ UMS 4710 DEC BLACK KEIN E-TEIL NO SPARE PART 0001.000 759550666300 TUER CASS LINSE CASS DOOR LENS 0003.000...
