3 Produktbeschreibung
Messgrößen
Anwendungsbereich
Messmedien
Messsystem
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
Information:
Die Ausführung "Relativdruck klimakompensiert" ist hierfür nicht
geeignet.
Weitere Informationen finden Sie in Kapitel "Kombination Master -
Slave " dieser Betriebsanleitung.
Um den Safety Integrity Level (SIL) für den elektronischen Differenz-
druck zu erreichen, müssen beide Geräte SIL-qualifiziert sein.
Die elektronische Differenzdruckmessung ist zur Messung folgender
Prozessgrößen geeignet:
•
Füllstand
•
Durchfluss
•
Differenzdruck
•
Dichte
•
Trennschicht
•
Füllstand dichtekompensiert
Der IPT-2x ist für Anwendungen in nahezu allen Industriebereichen
geeignet. Er wird zur Messung folgender Druckarten verwendet.
•
Überdruck
•
Absolutdruck
•
Vakuum
Messmedien sind Gase, Dämpfe und Flüssigkeiten.
Der IPT-2x ist besonders für Applikationen mit höheren Temperaturen
und hohen Drücken vorgesehen.
Der Prozessdruck wirkt über die Prozessmembran auf das Sen-
sorelement. Er bewirkt dort eine Widerstandsänderung, die in ein
entsprechendes Ausgangssignal umgewandelt und als Messwert
ausgegeben wird.
Piezoresistives Sensorelelement
Bei Messbereichen bis 40 bar wird ein piezoresistives Sensorelement
mit einer internen Übertragungsflüssigkeit eingesetzt.

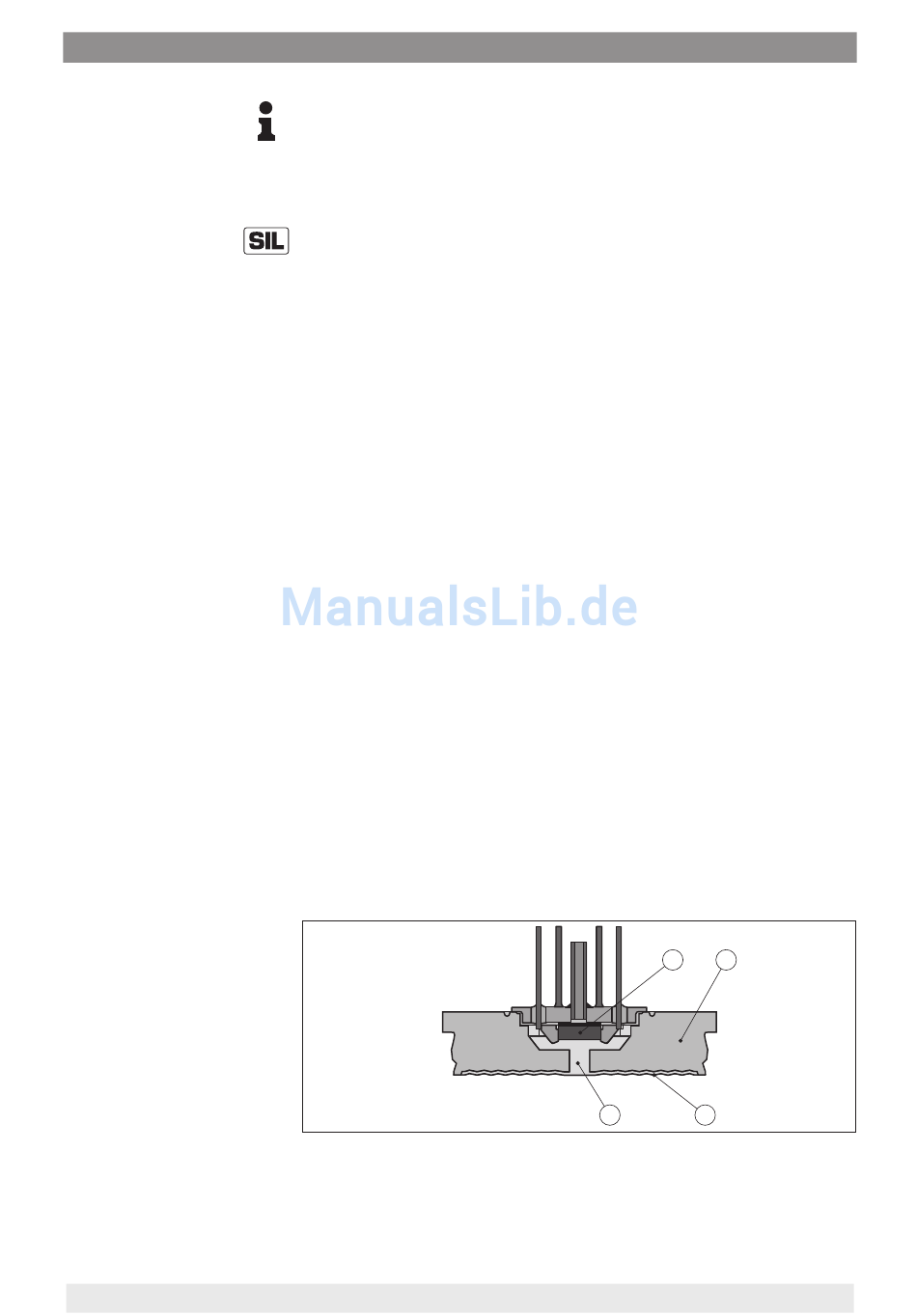

Abb. 3: Aufbau des Messsystems mit piezoresistivem Sensorelelement
1 Sensorelement
2 Grundkörper
3 Übertragungsflüssigkeit
4 Prozessmembran
1 2
3 4
