7 In Betrieb nehmen mit dem Anzeige- und Bedienmodul
Inbetriebnahme - Ab-
gleich
WIKA Betriebsanleitung - Prozessdrucktransmitter IPT-2x
Die Lagekorrektur lässt sich beliebig oft wiederholen.
Der IPT-2x misst unabhängig von der im Menüpunkt "Anwendung"
gewählten Prozessgröße immer einen Druck. Um die gewählte Pro-
zessgröße richtig ausgeben zu können, muss eine Zuweisung zu 0 %
und 100 % des Ausgangssignals erfolgen (Abgleich).
Bei der Anwendung "Füllstand" wird zum Abgleich der hydrostatische
Druck, z. B. bei vollem und leerem Behälter eingegeben. Ein überla-
gerter Druck wird durch den Slave-Sensor erfasst und automatisch
kompensiert. Siehe folgendes Beispiel:
4

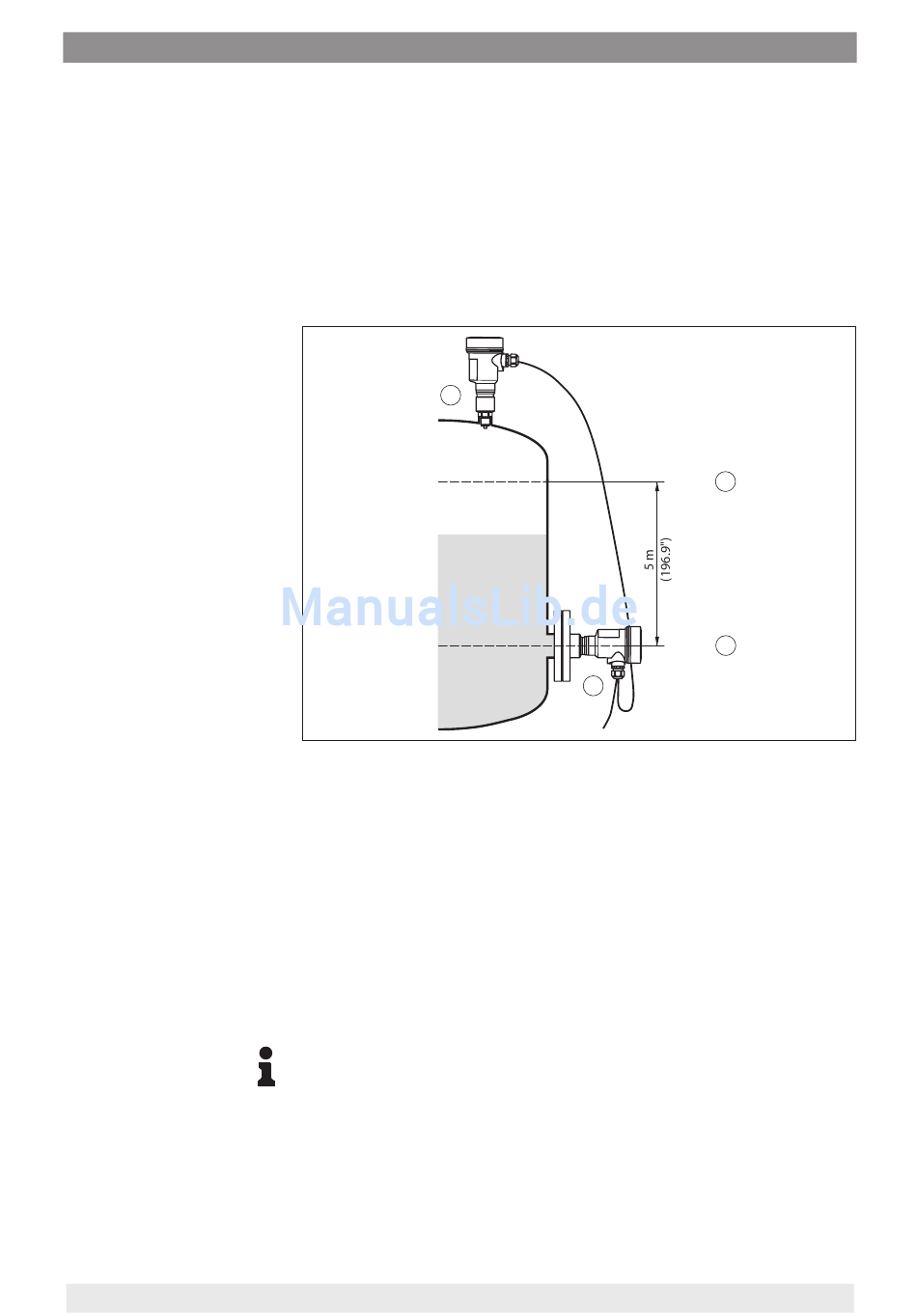

Abb. 25: Parametrierbeispiel Min.-/Max.-Abgleich Füllstandmessung
1 Min. Füllstand = 0 % entspricht 0,0 mbar
2 Max. Füllstand = 100 % entspricht 490,5 mbar
3 IPT-2x
4 IPT-2x, Slave-Sensor
Sind diese Werte nicht bekannt, kann auch mit Füllständen von
beispielsweise 10 % und 90 % abgeglichen werden. Anhand dieser
Eingaben wird dann die eigentliche Füllhöhe errechnet.
Der aktuelle Füllstand spielt bei diesem Abgleich keine Rolle, der
Min.-/Max.-Abgleich wird immer ohne Veränderung des Füllguts
durchgeführt. Somit können diese Einstellungen bereits im Vorfeld
durchgeführt werden, ohne dass das Gerät eingebaut sein muss.
Hinweis:
Werden die Einstellbereiche überschritten, so wird der eingegebene
Wert nicht übernommen. Das Editieren kann mit [ESC] abgebrochen
oder auf einen Wert innerhalb der Einstellbereiche korrigiert werden.
Für die übrigen Prozessgrößen wie z. B. Prozessdruck, Differenz-
druck oder Durchfluss wird der Abgleich entsprechend durchgeführt.
2
100%
1
0%
3
